UG NX 및 마스터캠 응용 머시닝센터 부품 모델링 및 NC 툴패스 다중원점 T홈커터 더브테일커터 선형배열가공 캠프로그래밍 1대1 기술 실무교육 (초보자 교육 가능)
1, 기술 실무교육 문의
(1) 전화 및 문자, 이메일, 댓글, 쪽지, 카카오톡 으로 문의 바랍니다.
(2) 010-2696-7013
(3) toyskorea@naver.com
(4) 카카오톡 아이디 : toyskorea
2, 작업순서

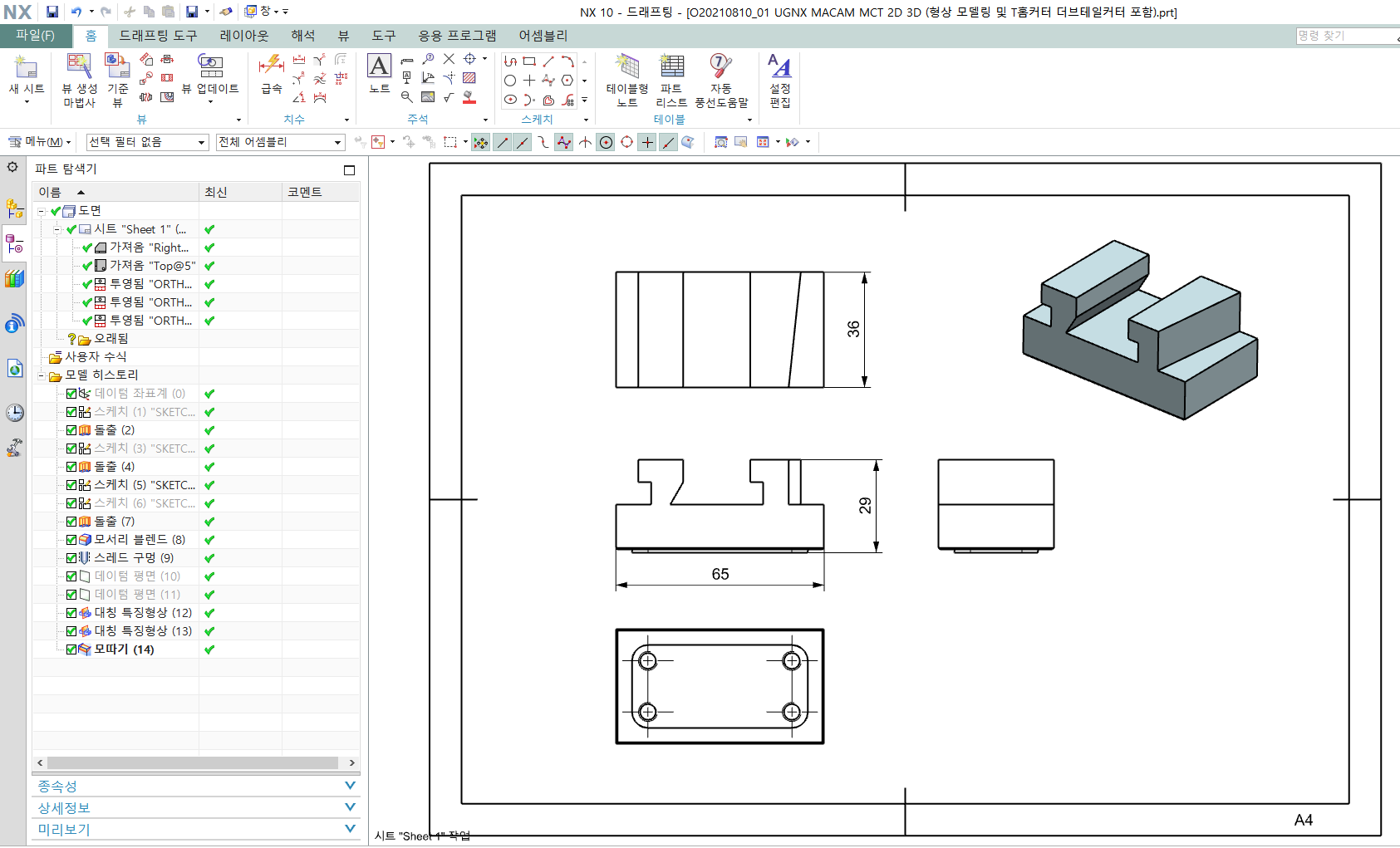

(1) 머시닝센터 캠 기계가공을 위한 UG NX 3차원 모델링, 드래프팅 도면 작업
(2) 마스터캠 NC 툴패스 캠 기계가공 프로그래밍 작업

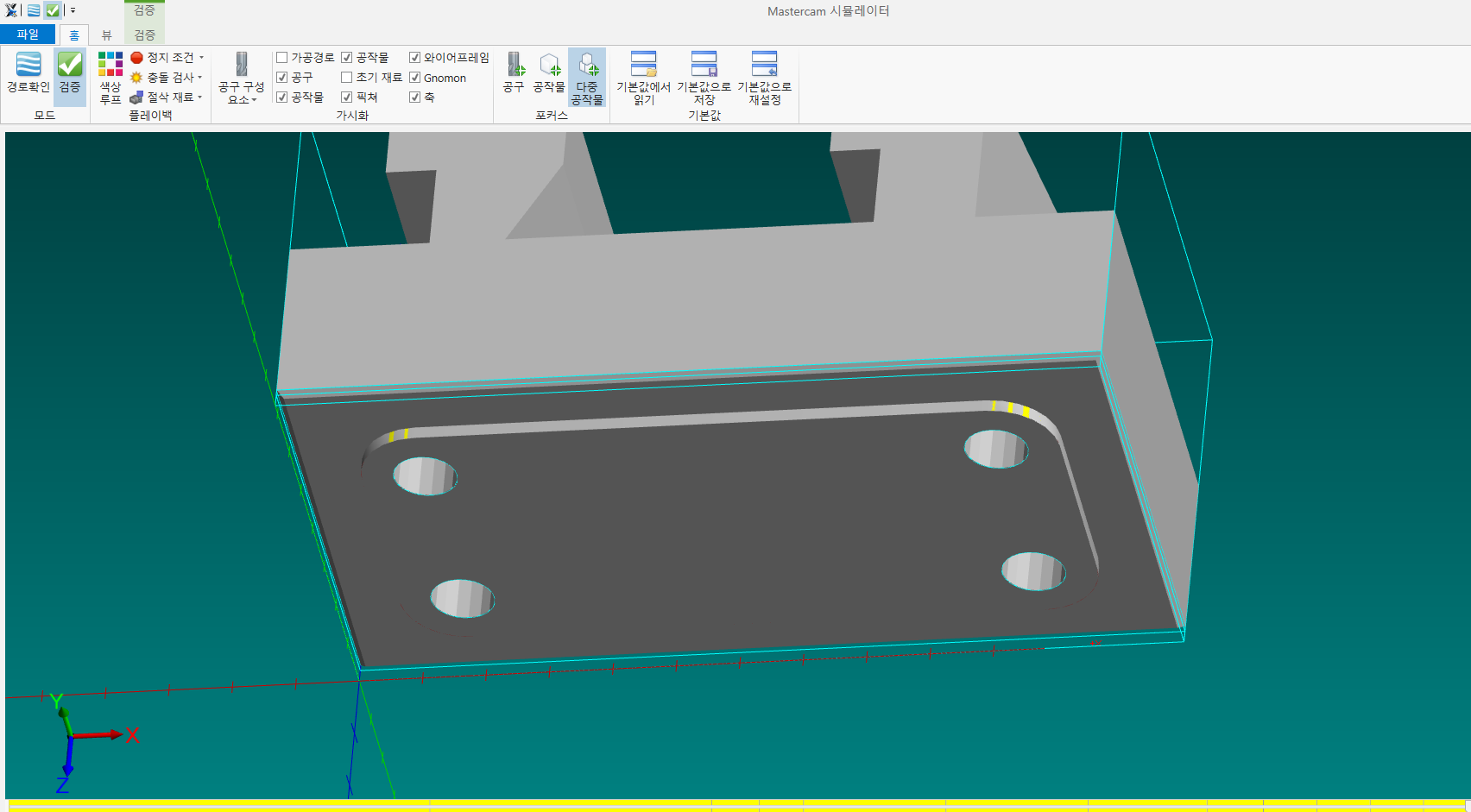

(3) 모의 가공경로 검증 작업

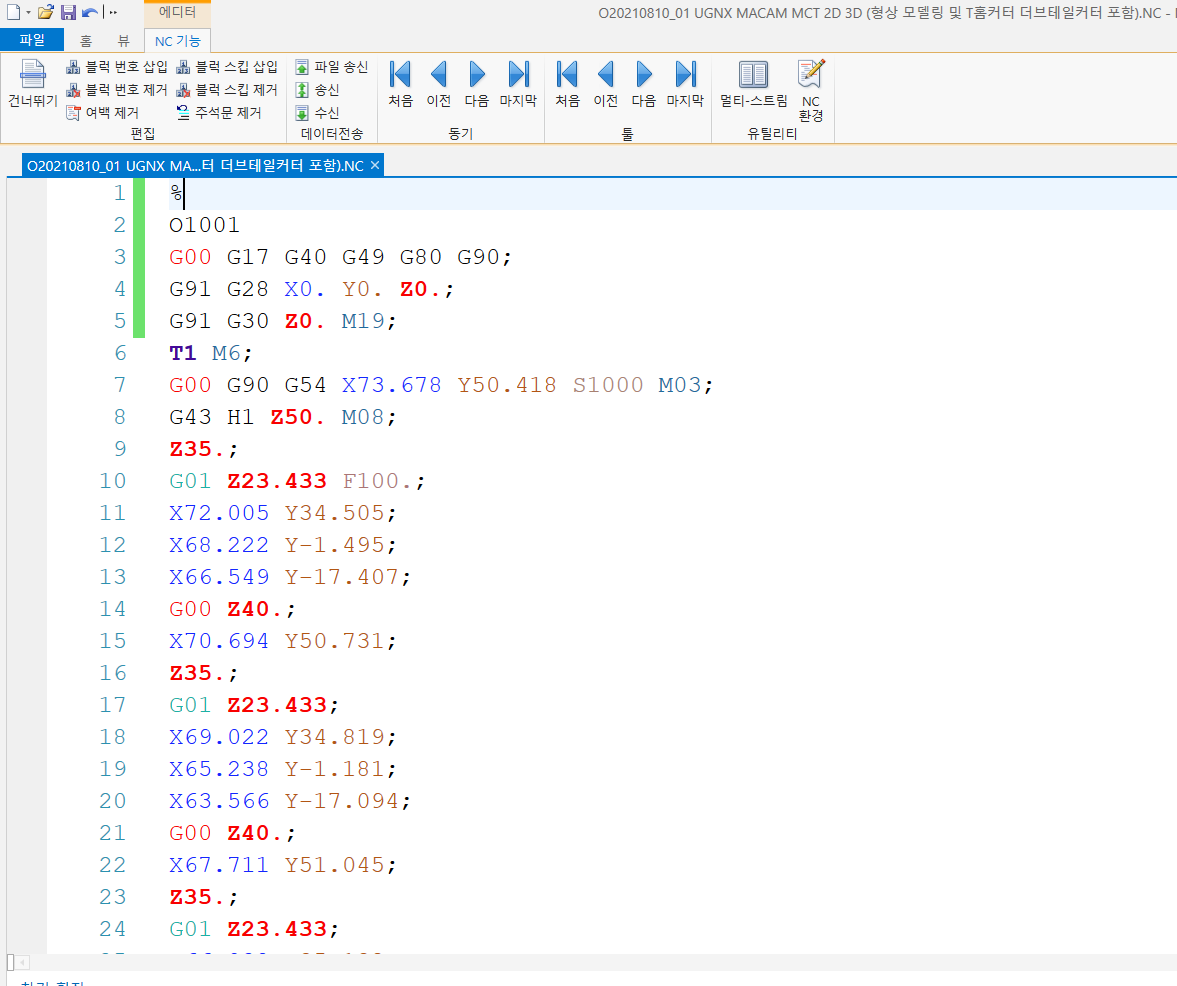

(4) NC 데이터 편집 및 수정 작업
3, 작업공정
1차가공(G54)

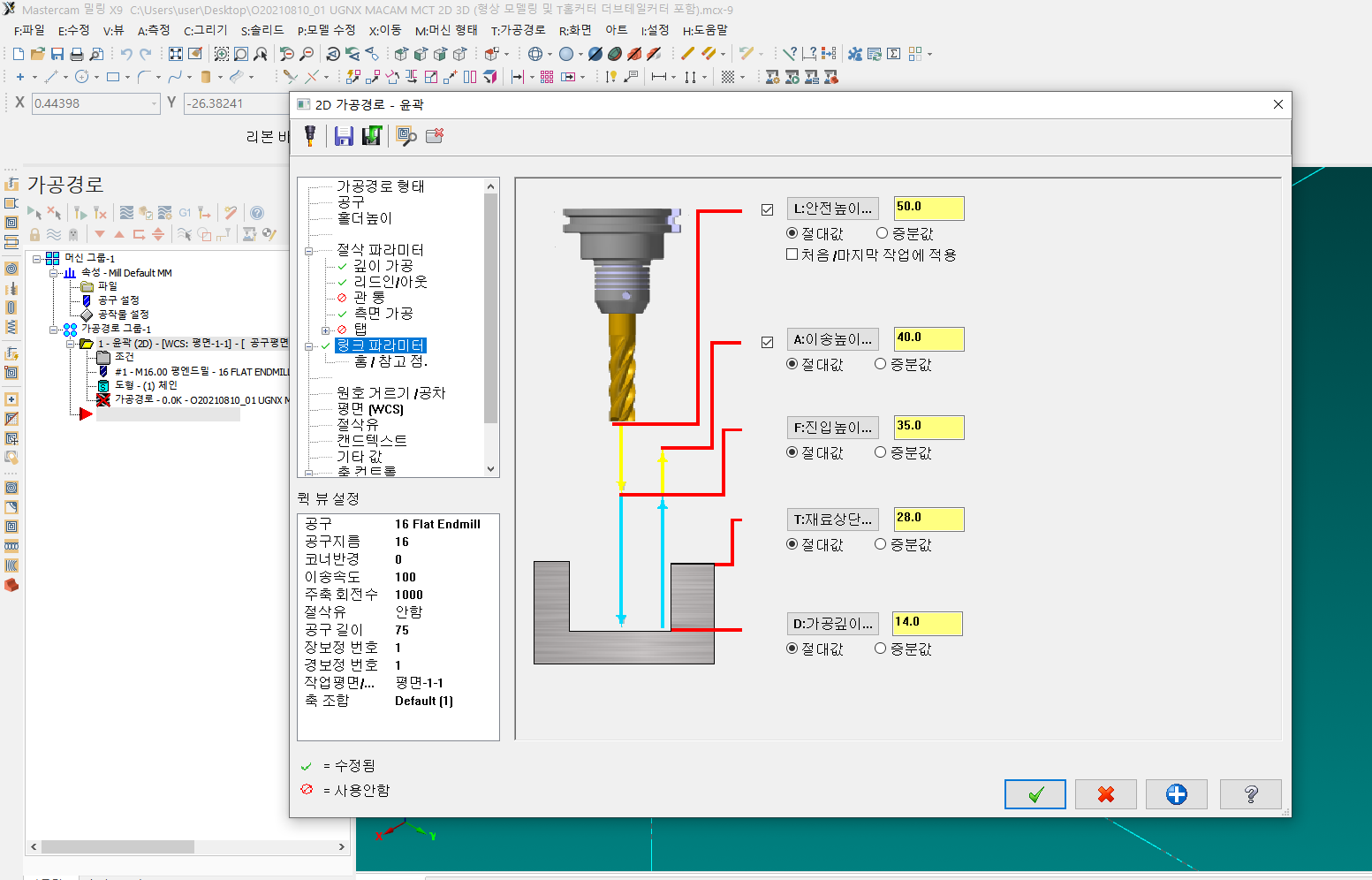

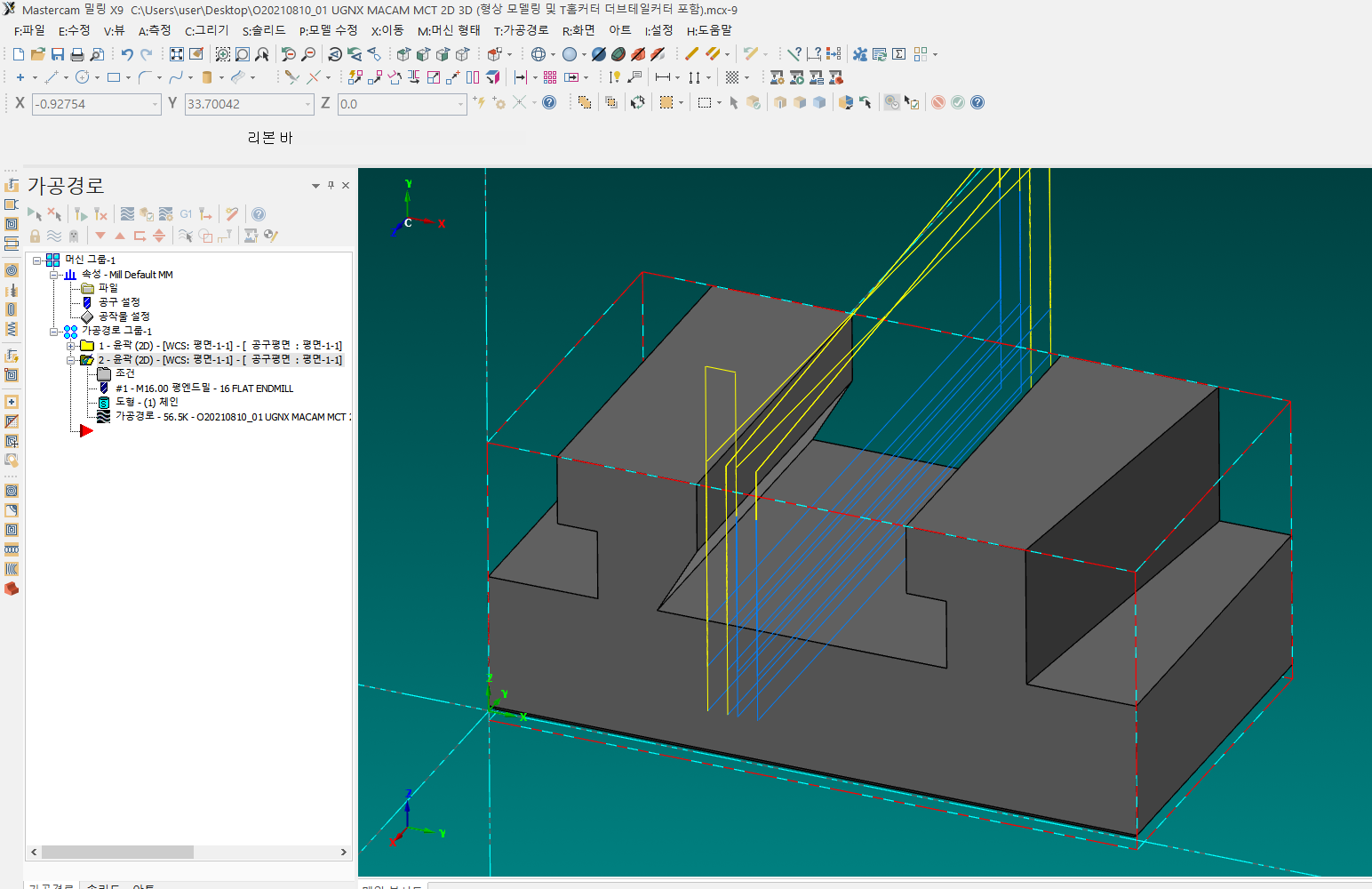

(1) 형상 윤곽 황삭가공
(2) 형상 윤곽 정삭가공

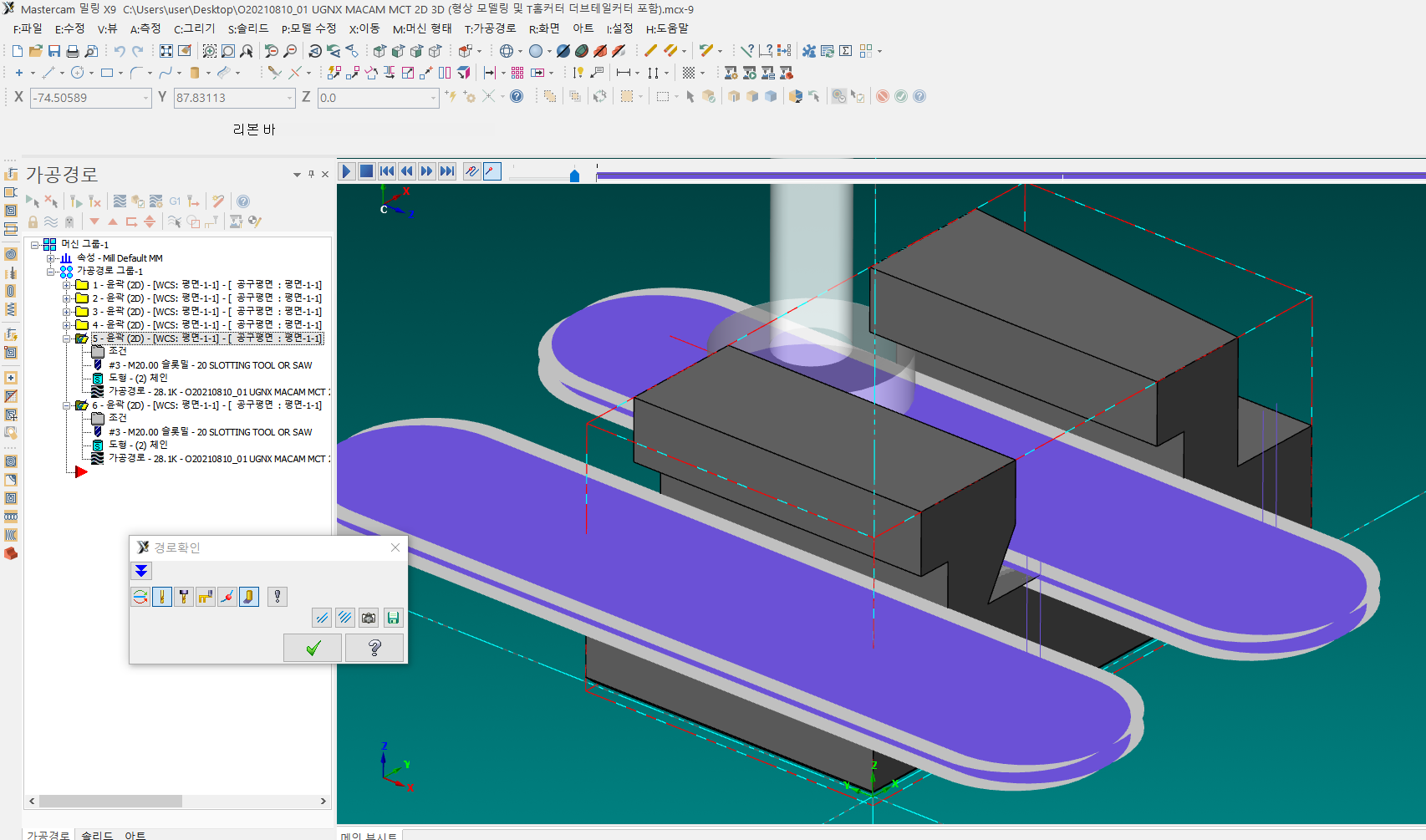

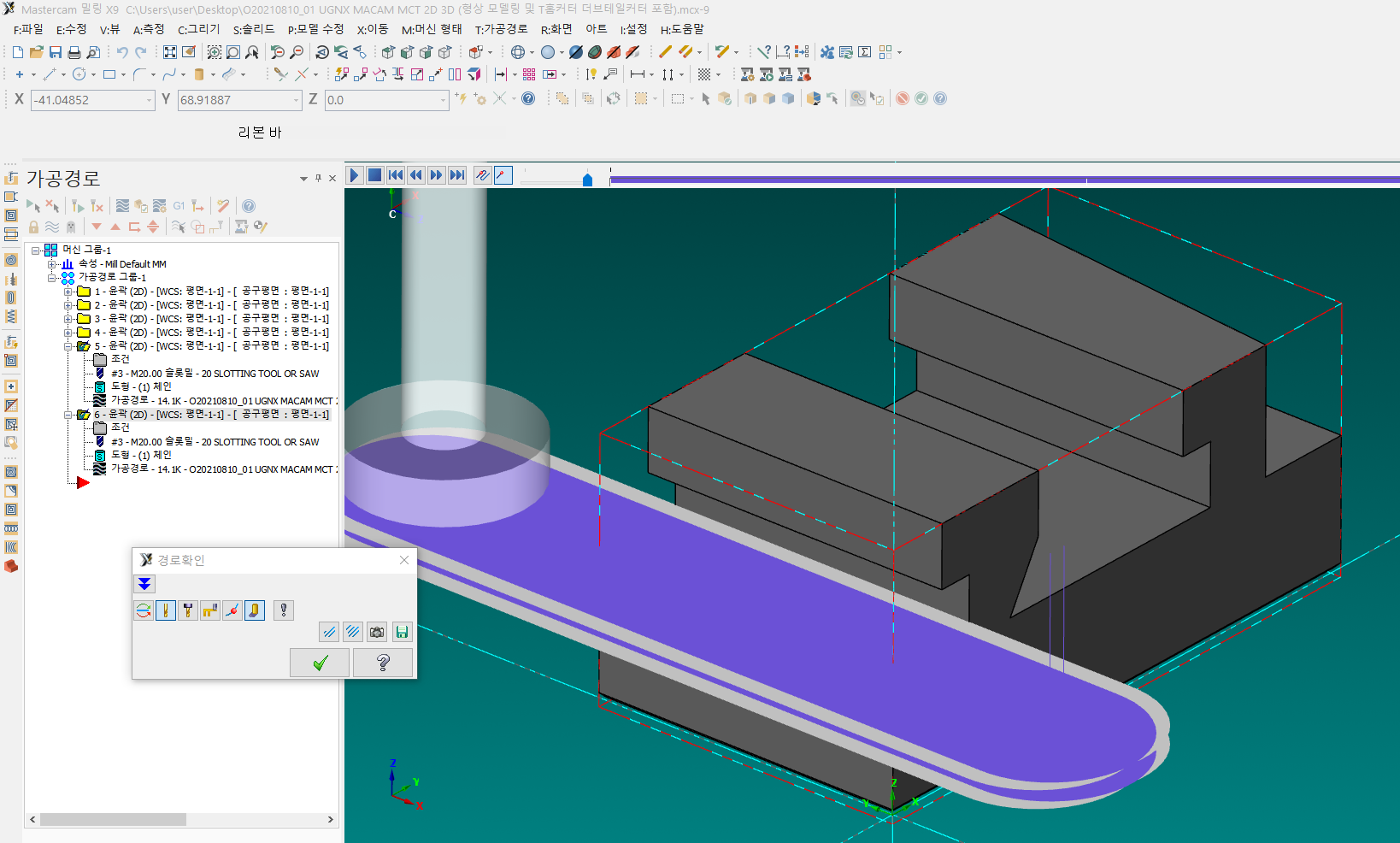

(3) T홈커터 정삭가공

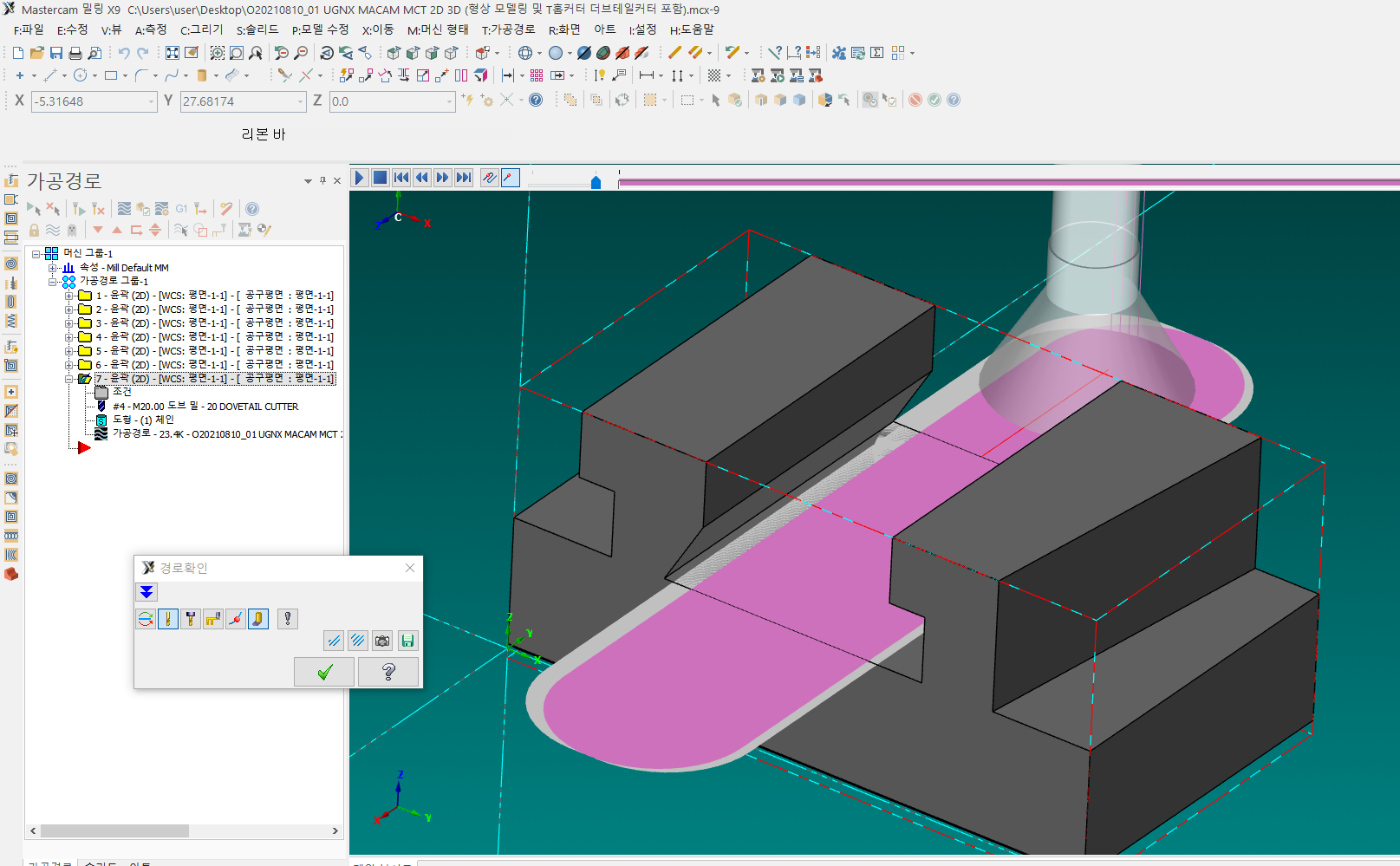

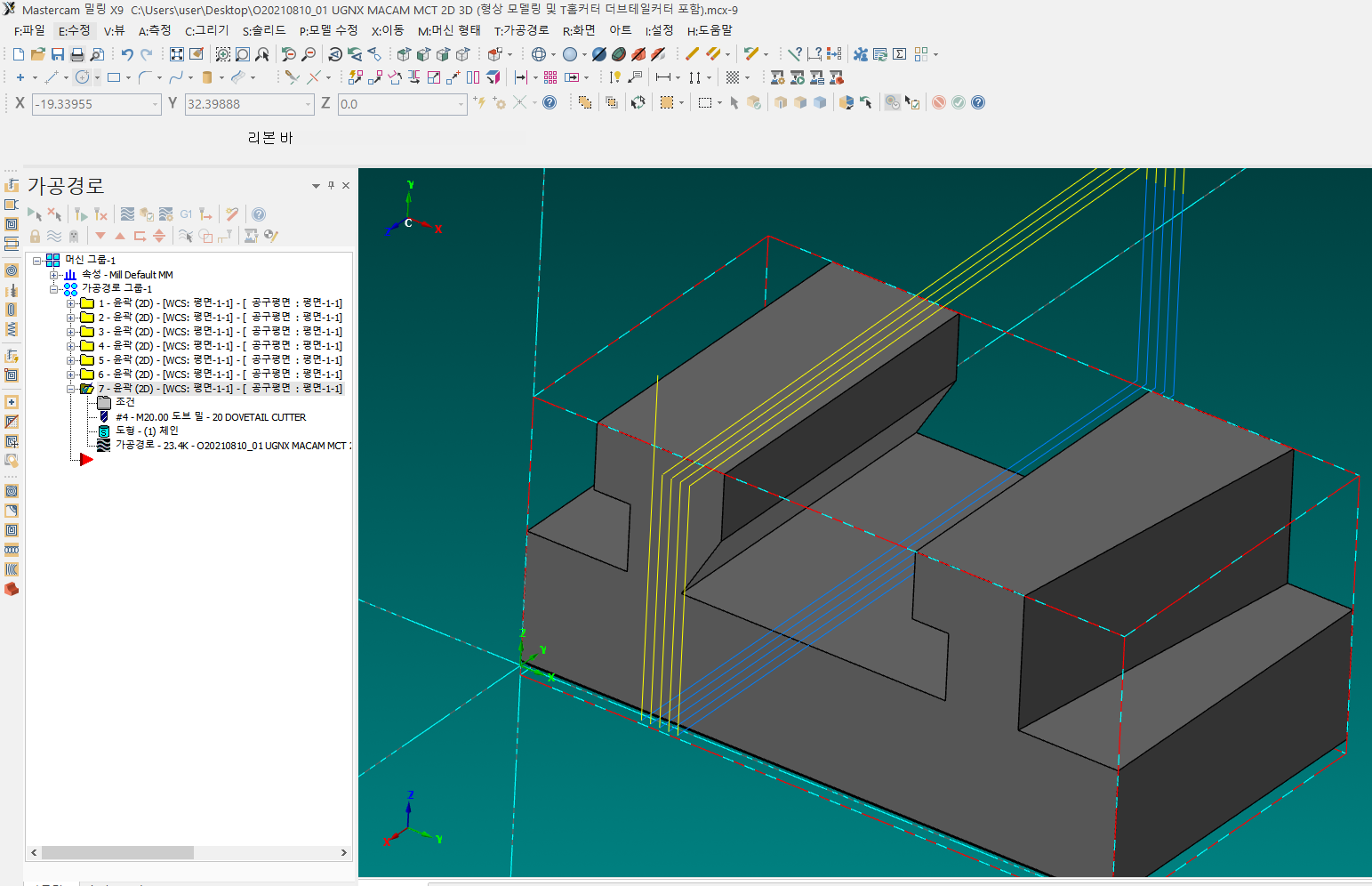

(4) 더브테일커터 정삭가공

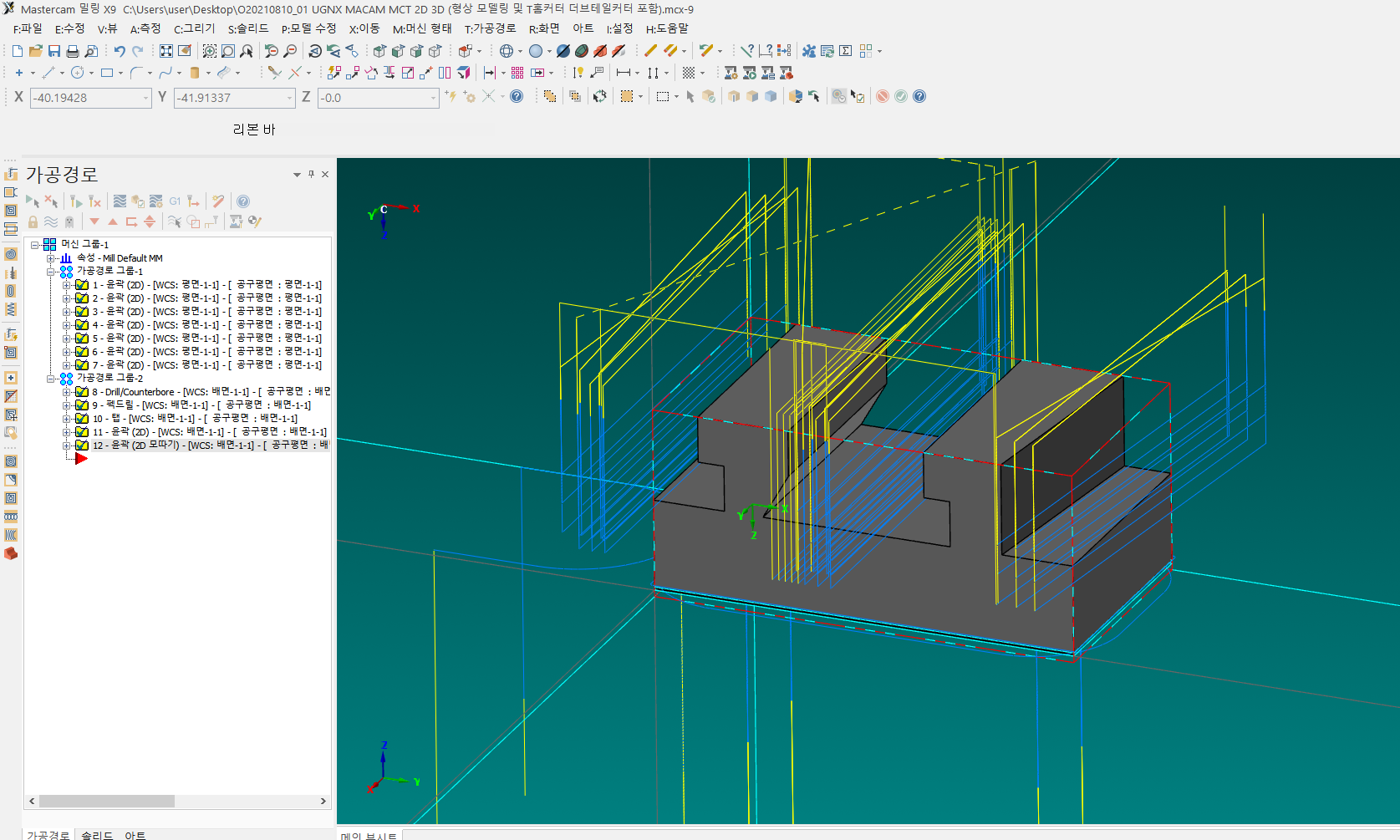

2차가공(G55)

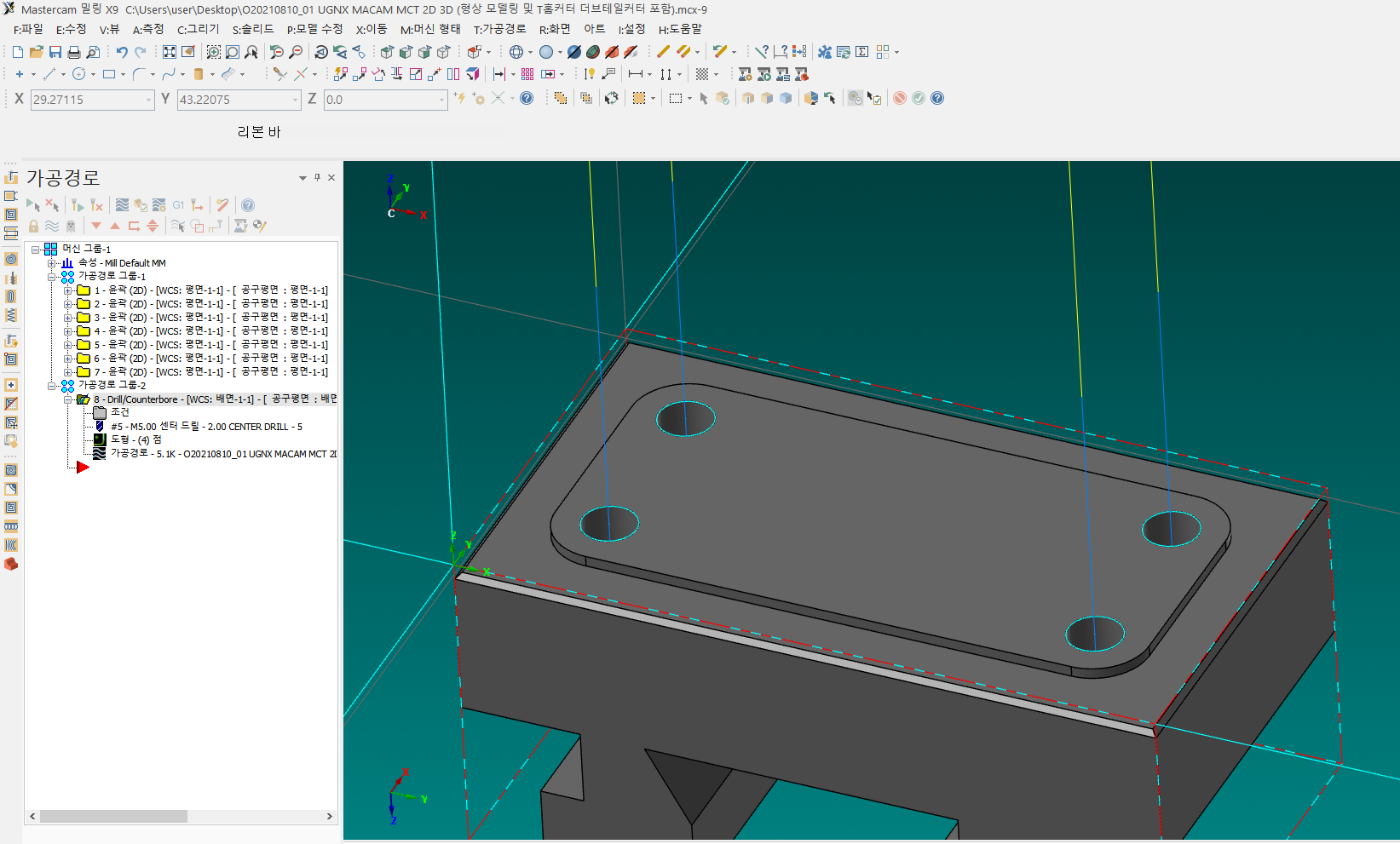

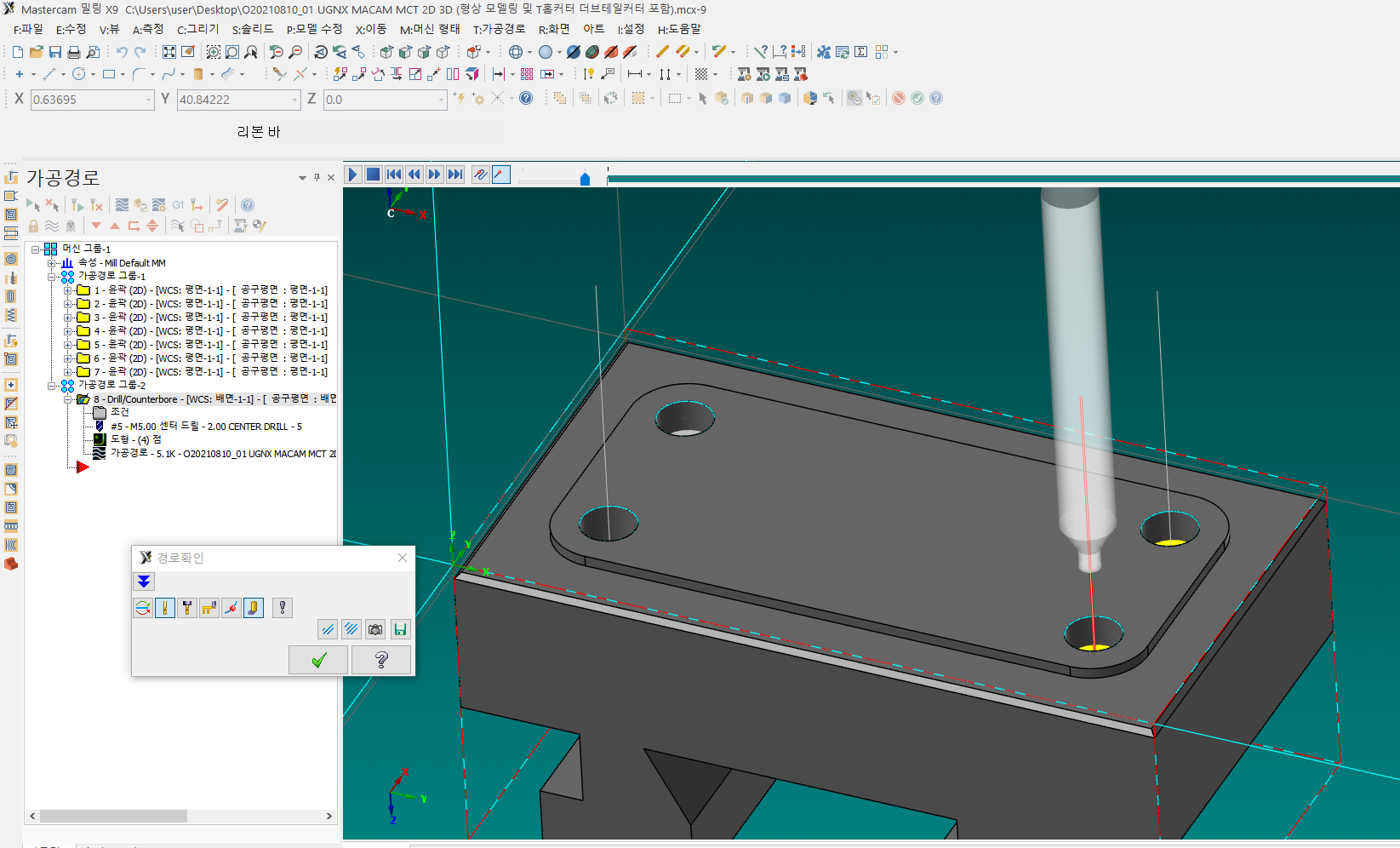

(1) 센터드릴 펀칭가공
(2) 드릴 기초구멍가공
(3) 탭드릴 암나사가공
(4) 윤곽 정삭가공

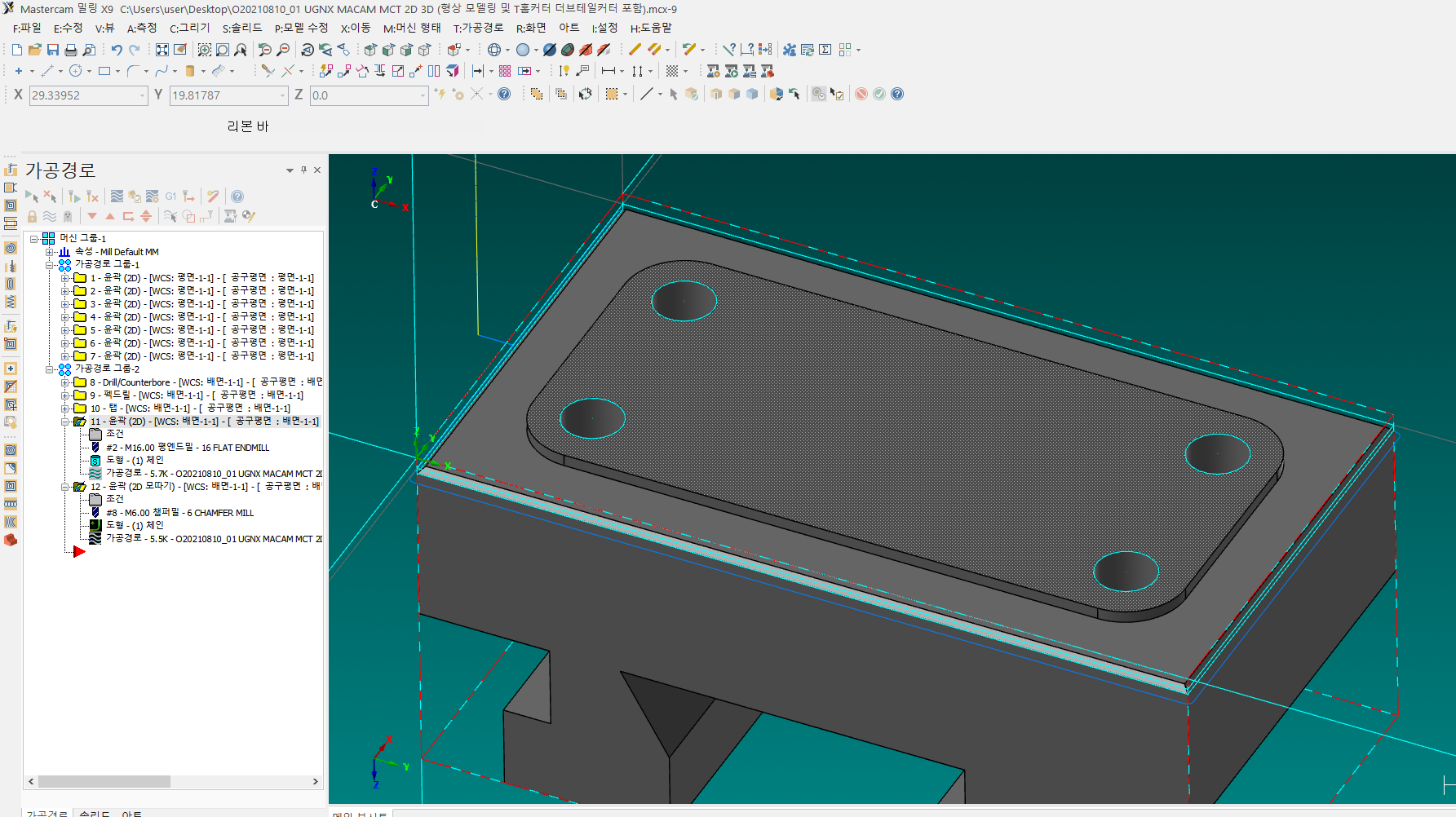

(5) 모따기가공

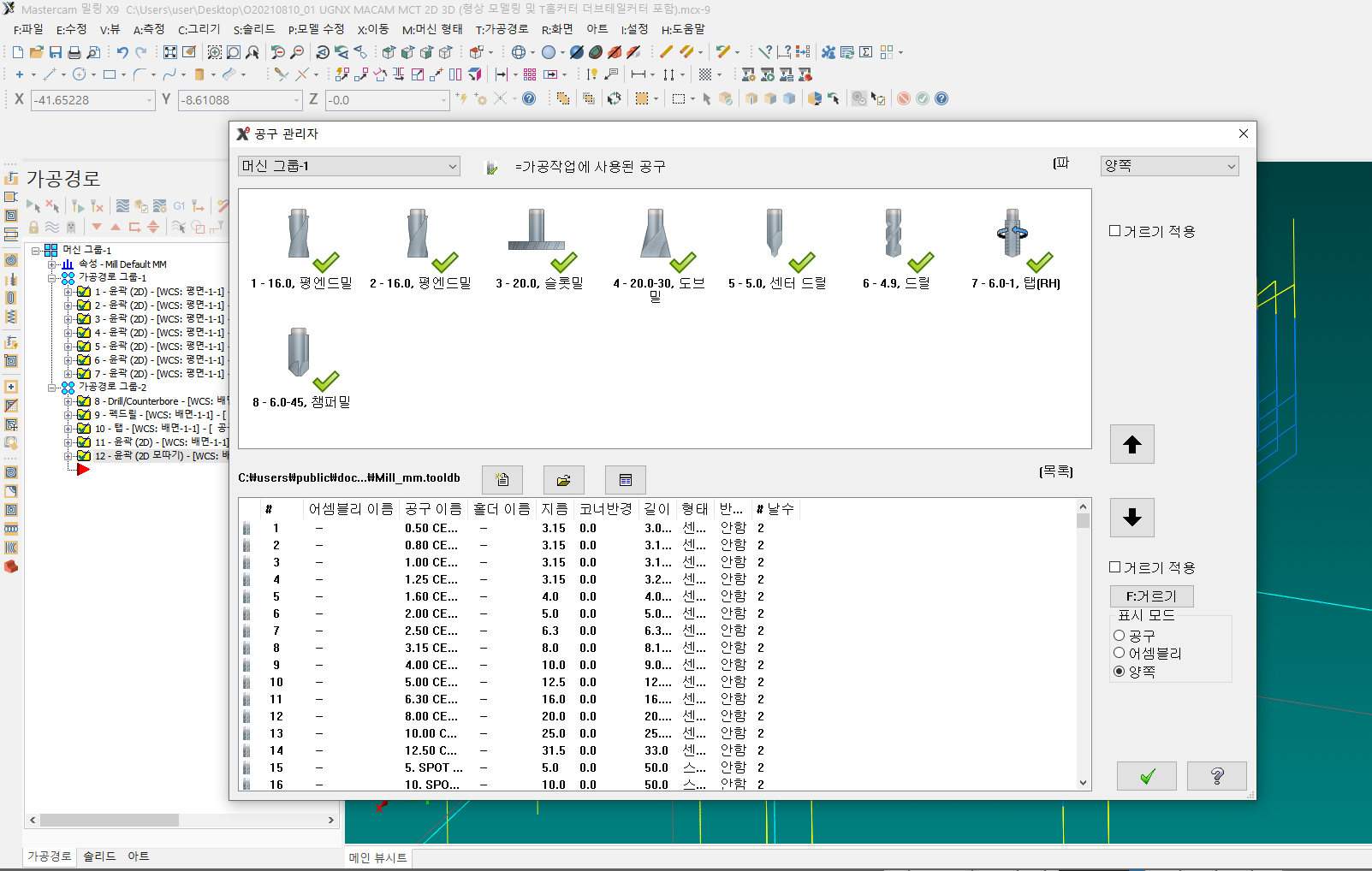

4, 절삭공구 및 가공조건
(1) T01_평엔드밀_16파이(2날)_S1000_F100
(2) T02_평엔드밀_16파이(4날)_S1600_F160
(3) T03_T홈커터_20파이(12날)_S200_F100
(4) T04_더브테일커터_20파이(60도)_S200_F100
(5) T05_센터드릴_3파이_S1000_F100
(6) T06_드릴_4.9파이_S1100_F110
(7) T07_탭드릴_M6x1.0_S200_F200
(8) T08_챔퍼밀_6파이(2날)_S1600_F160
5, 특이사항 (단위 : mm)

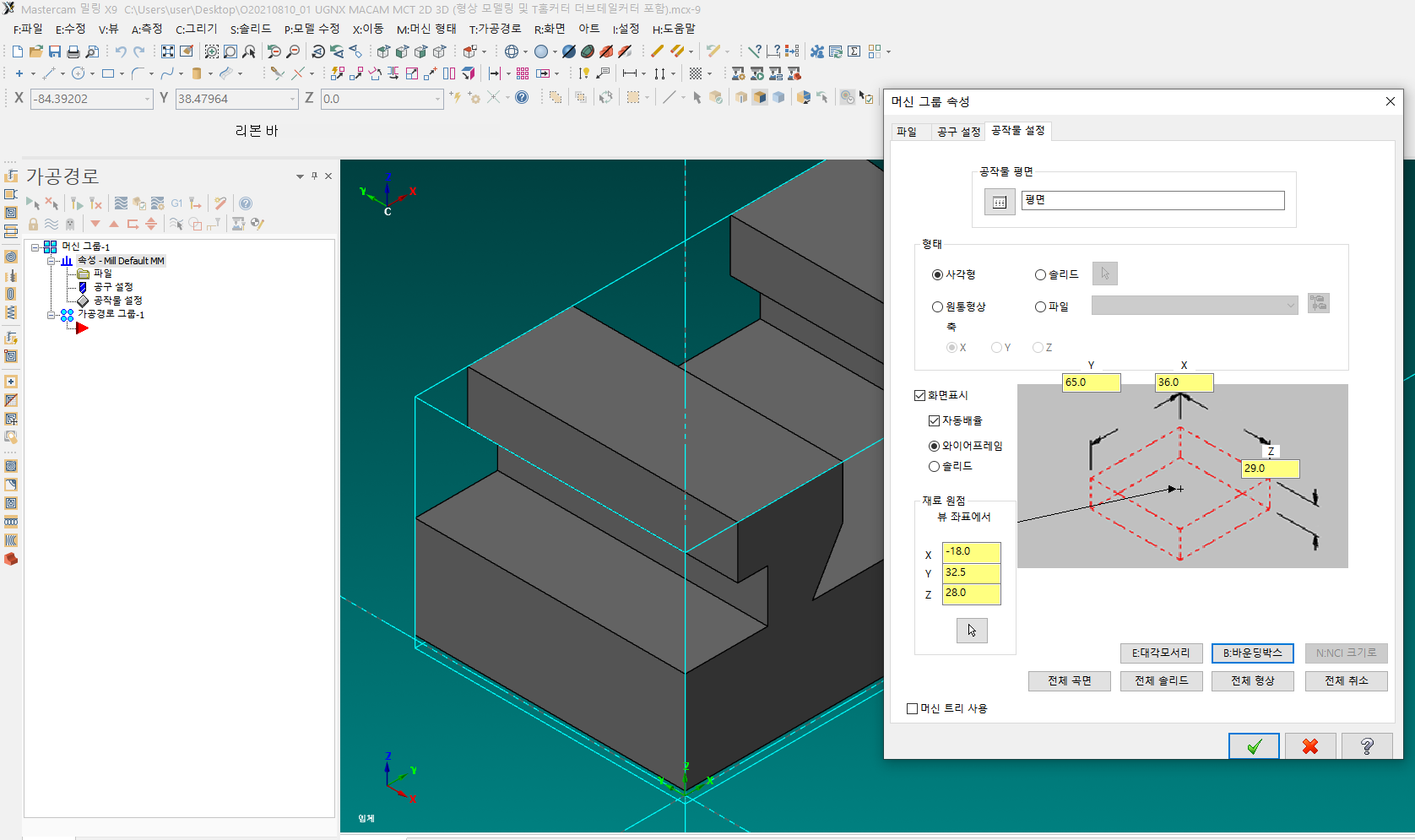

(1) 부품 크기 : 65 x 36 x 29t
(2) 1차 2차가공 형상 황삭가공시, 바닥과 측벽에 0.3 가공여유를 남기고 가공하도록 합니다.
(3) 2차가공 센터드릴 G81, 드릴 G83, 탭드릴 G84 각각의 드릴링고정 사이클을 사용하여 가공하도록 합니다.
(4) 3차가공 드릴가공시, 1회당 절입깊이값은 Q2 을 적용하여 가공하도록 합니다.
(5) 3차가공 탭 암나사구멍가공시, S200 X 피치 1.0 = F200으로 이송속도를 사용하여 가공하도록 합니다.
(6) 다중원점 좌표계 G54 및 G55 각각을 사용하여 가공하도록 합니다.

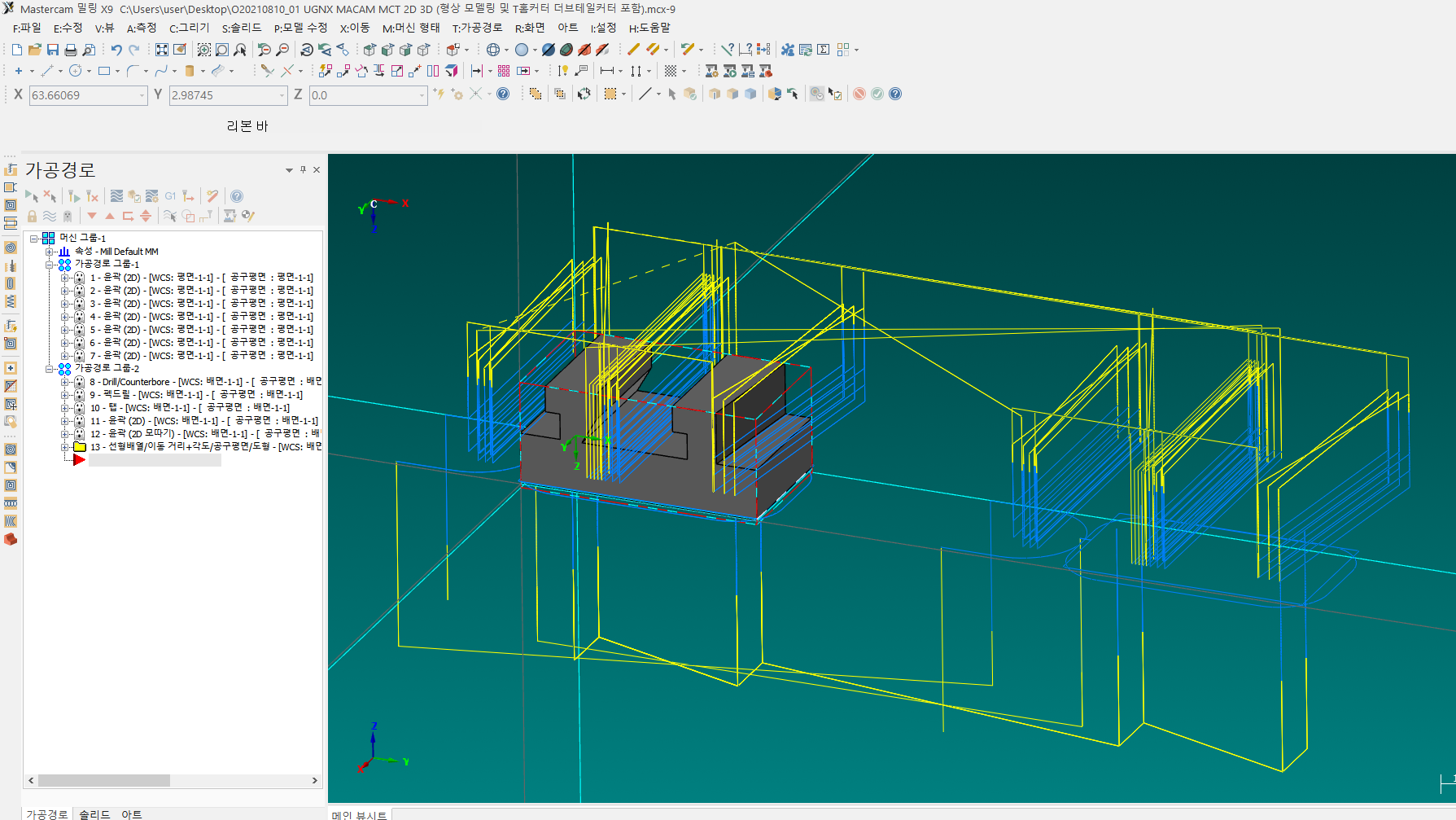

(7) 동일 부품 2개 가공을 위한, 선형배열 이동방식으로 추가 툴패스를 생성하도록 합니다.
(8) T홈커터 및 더브테일커터 가공시, 공구 생성을 알맞게 설정하도록 합니다.

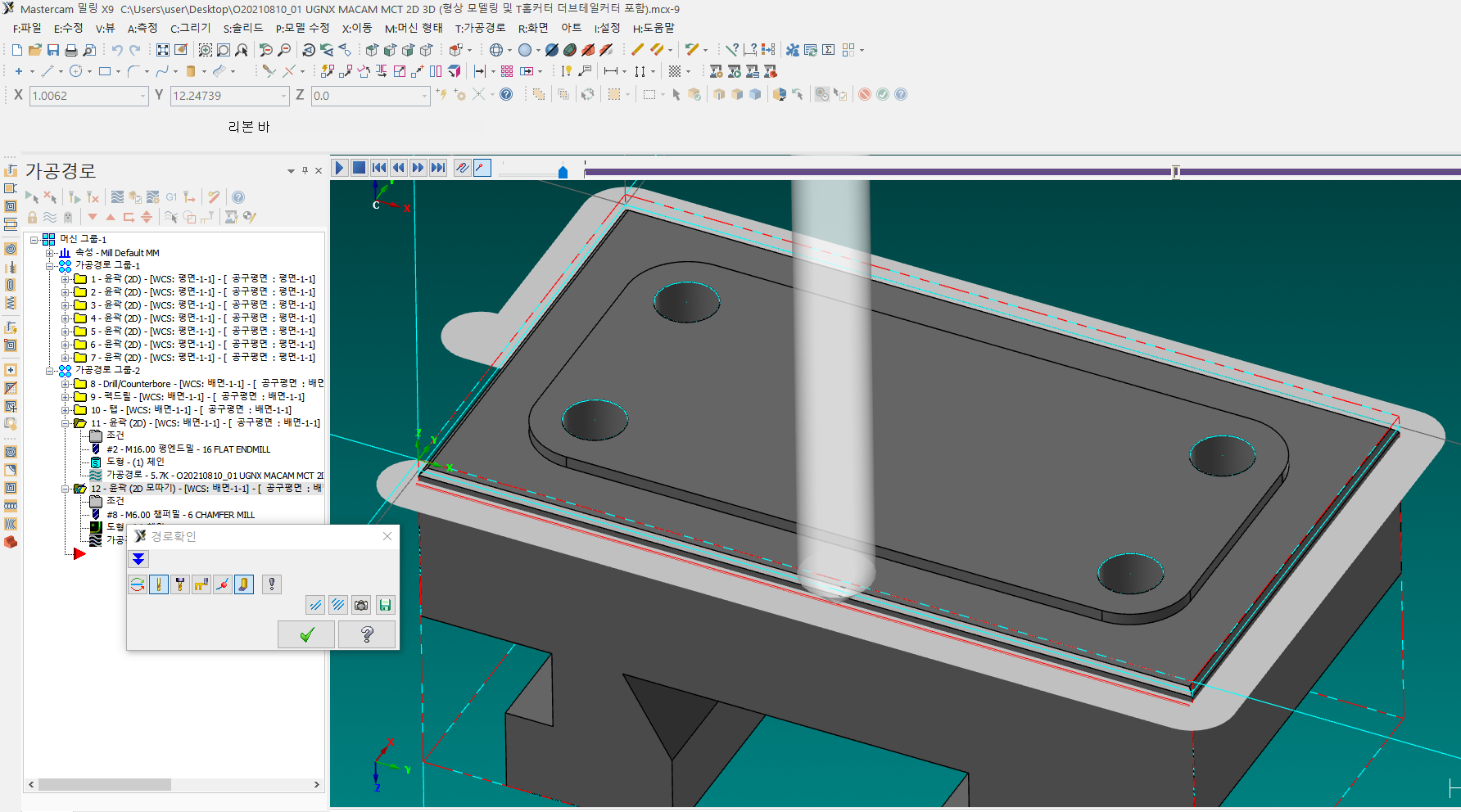

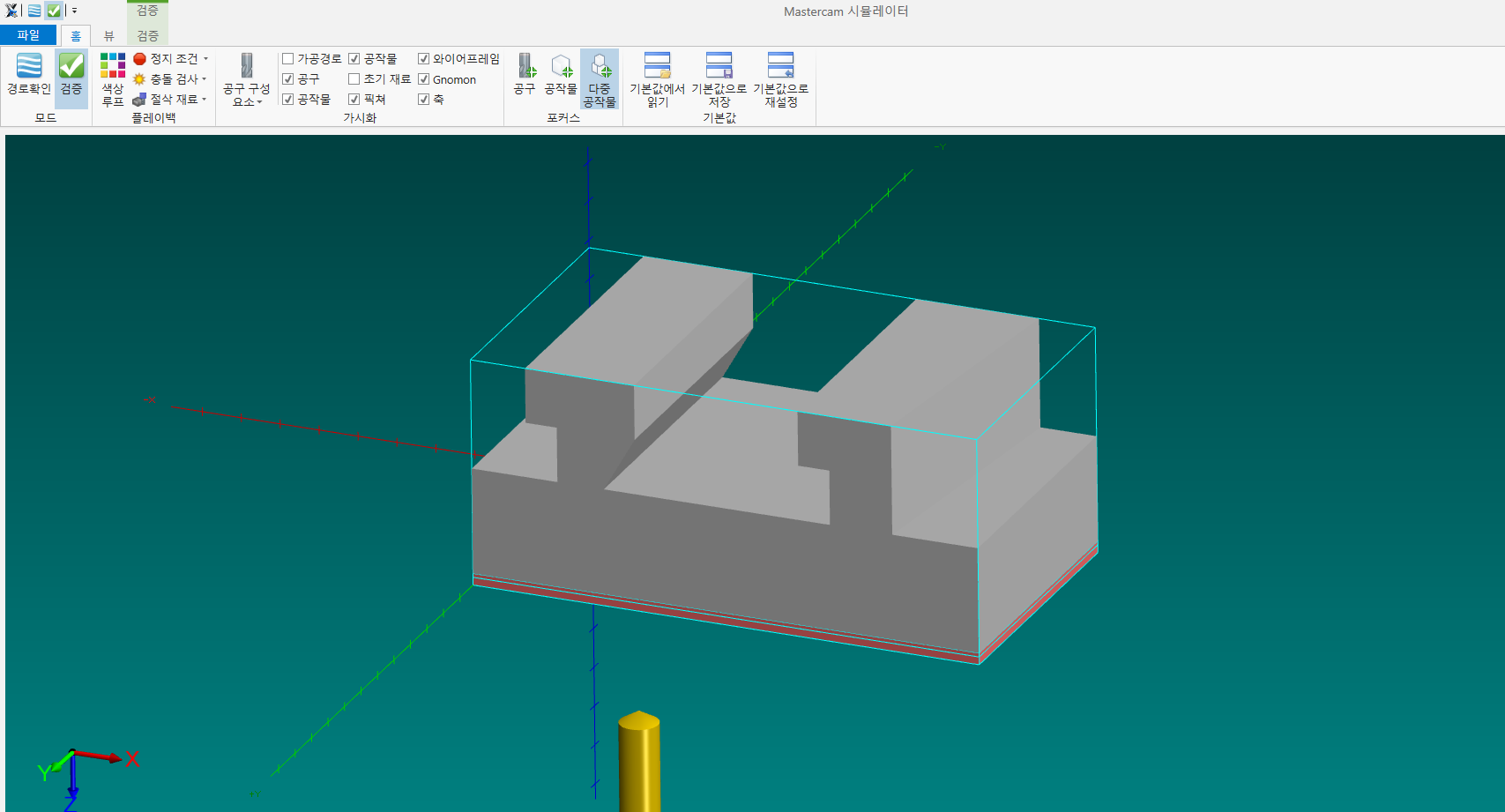

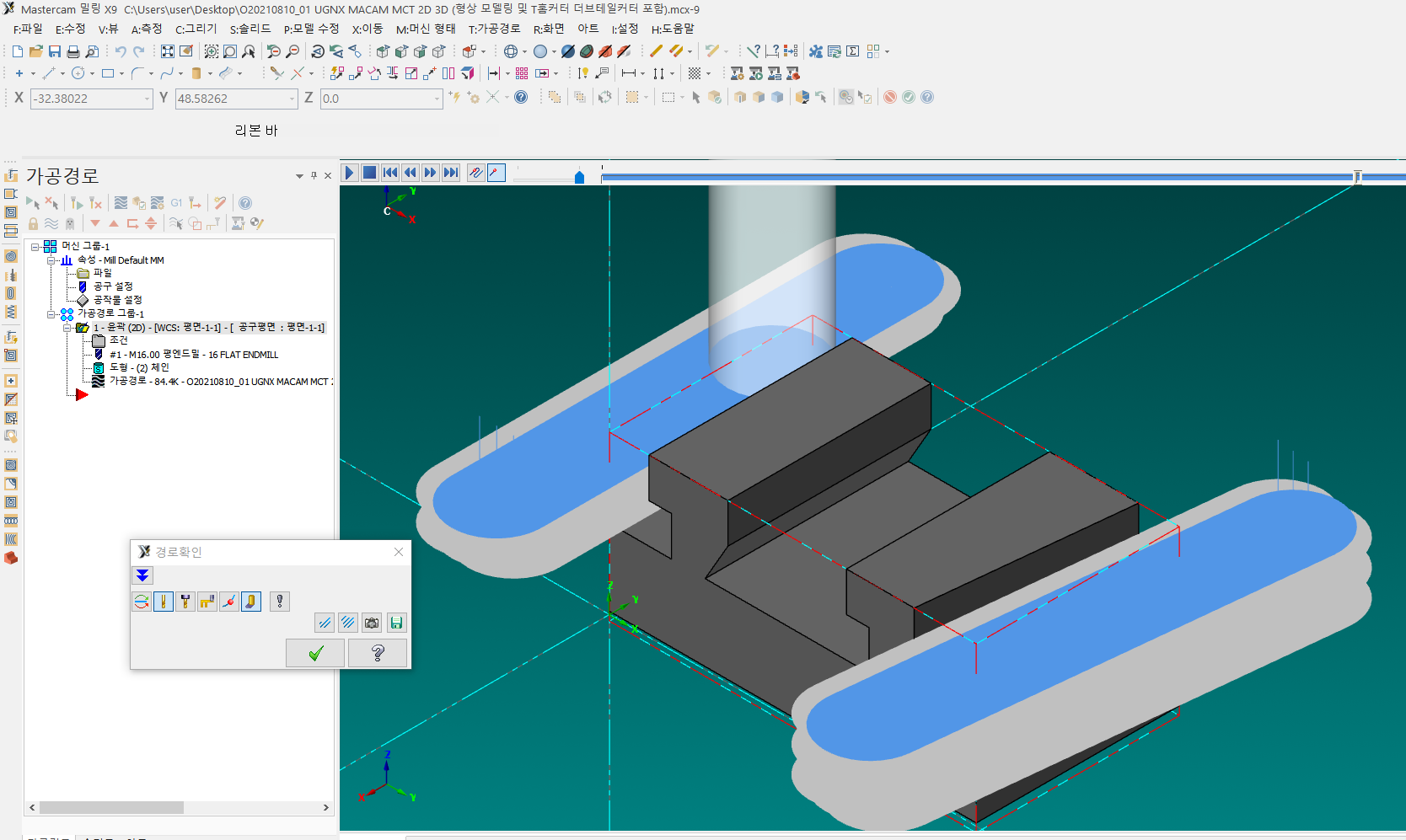

(9) NC 툴패스 완성 후, 모의가공 시뮬레이션으로 검증하고 머시닝센터 장비 특정에 알맞게 수정 편집하여 적용하도록 합니다.
