[ 마스터캠 - 머시닝센터 ] 32강 캠가공 프로그래밍 작업 (깊이 분할가공 및 절삭파라미터, 날끝 보정, 리드인 리드아웃 등 설정 등) - MasterCAM MCT CAM
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
[ 마스터캠 - 머시닝센터 ] 32강 캠가공 프로그래밍 작업 (깊이 분할가공 및 절삭파라미터, 날끝 보정, 리드인 리드아웃 등 설정 등)
MasterCAM MCT 2D NC CAM Programming
2, 작업순서

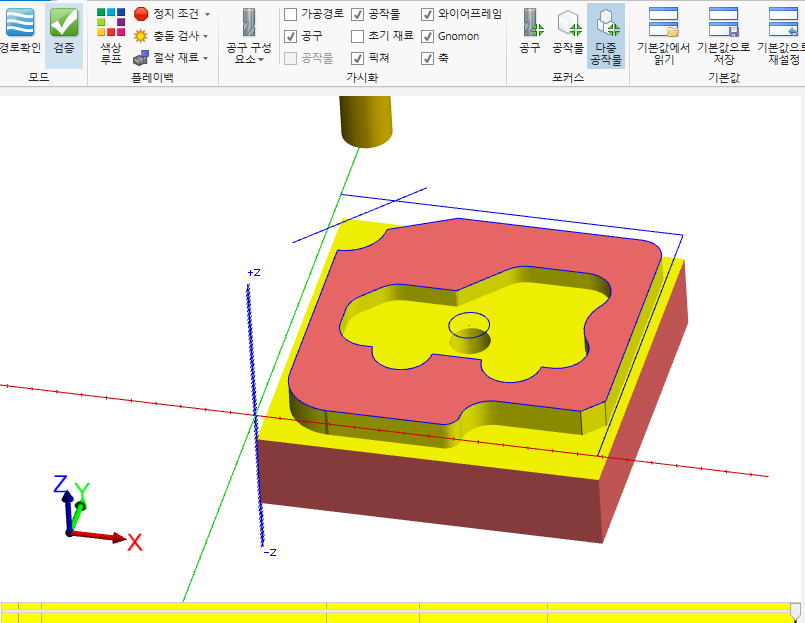

마스터캠 2D 캠 모델링 및 가공경로(NC 툴패스) 생성, 모의가공 시뮬레이션 검증, NC 데이터 확인 및 수정 작업
3, 작업공정
(1) 센터드릴 가공
(2) 드릴 가공
(3) 윤곽 가공 (깊이 분할가공 및 절삭파라미터, 날끝 보정, 리드인 리드아웃 등 설정)
(4) 포켓 가공
4, 공구목록
(1) T01 평엔드밀 10파이 2날 이송속도120 주축회전수1200
(2) T02 센터드릴 약3파이 이송속도100 주축회전수1000
(3) T03 드릴 8파이 이송속도90 주축회전수900
5, 특이사항 (단위 : mm)
(1) 컴퓨터응용밀링기능사 밀링가공작업 공개도면 20번을 활용합니다.
(2) 소재 크기 : 가로69 x 세로70 x 두께22t
(3) 모의 기계가공을 위한, 공작물 설정을 진행합니다.
(4) 윤곽 및 포켓 가공시, 보정방식은 컴퓨터 방식을 적용합니다.
(5) 센터드릴 G81, 드릴 G83 드릴링 고정 사이클을 적용합니다.
(6) 윤곽 및 포켓 가공시, 가공여유 없이 정치수로 가공합니다.
(7) 완성된 NC 데이더는, MCT장비 상황에 알맞게 편집합니다.
