[ 마스터캠 - CNC선반 ] 60강 선반 축부품 외경 캠가공 프로그래밍 작업 (정삭 가공시, 스페셜공구 적용) - MasterCAM Shaft CNC Lathe CAM
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
[ 마스터캠 - CNC선반 ] 60강 선반 축부품 외경 캠가공 프로그래밍 작업 (정삭 가공시, 스페셜공구 적용)
MasterCAM - CNC Lathe Shaft CAM Programming
2, 작업내용
(1) 오토캐드 dwg 파일 활용

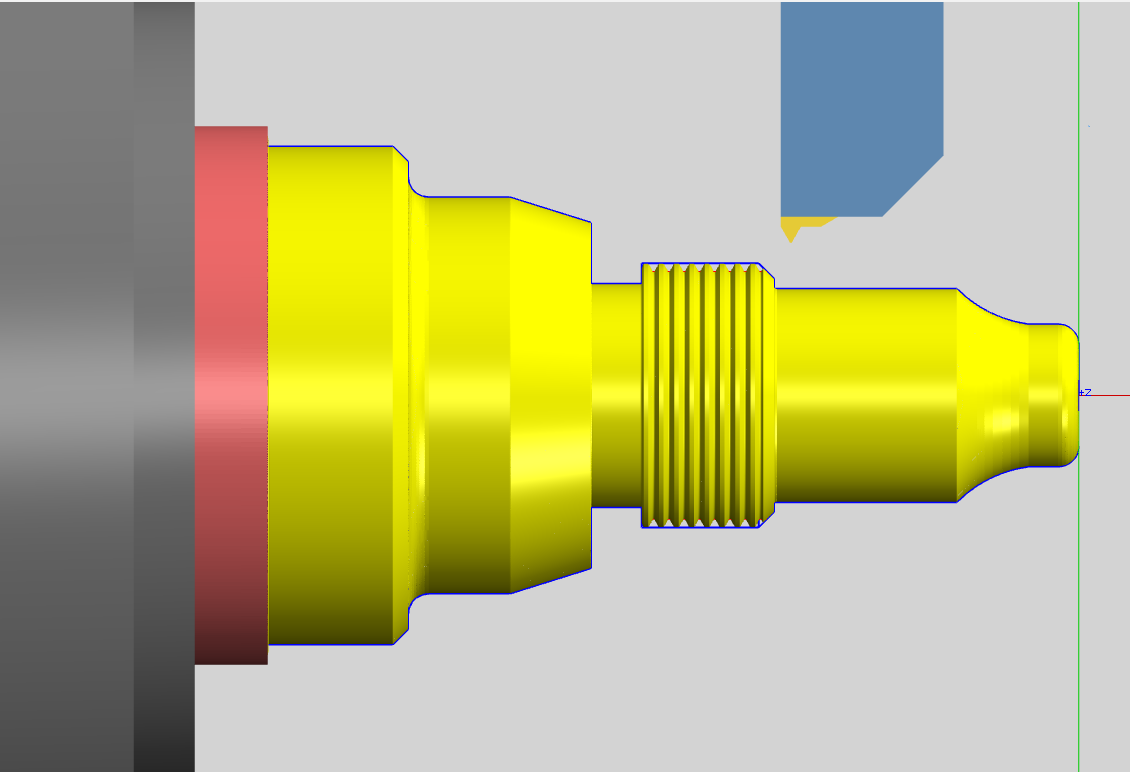

(2) 마스터캠 NC 툴패스 캠프로그래밍 및 가공경로 확인, 모의가공 시뮬레이션 검증, NC 데이터 생성
(특히, 정삭 가공시, 스페셜공구 적용하여 가공하도록 합니다.)
3, 작업공정
(1) 외경 단면 정삭가공
(2) 외경 형상 황삭가공 (정삭여유 0.2)
(3) 외경 형상 정삭가공 (스페셜공구 적용)
(4) 외경 홈파기가공
(5) 외경 나사가공
4, 공구목록
(1) T0101 외경 황삭바이트 노즈알R0.8 (인서트 CNMG 타입)
(2) T0202 외경 스페셜 정삭바이트 노즈알R0.3 (부메랑 형상)
(3) T0303 외경 홈바이트 폭3
(4) T0404 외경 나사바이트 피치1.5
5, 특이사항

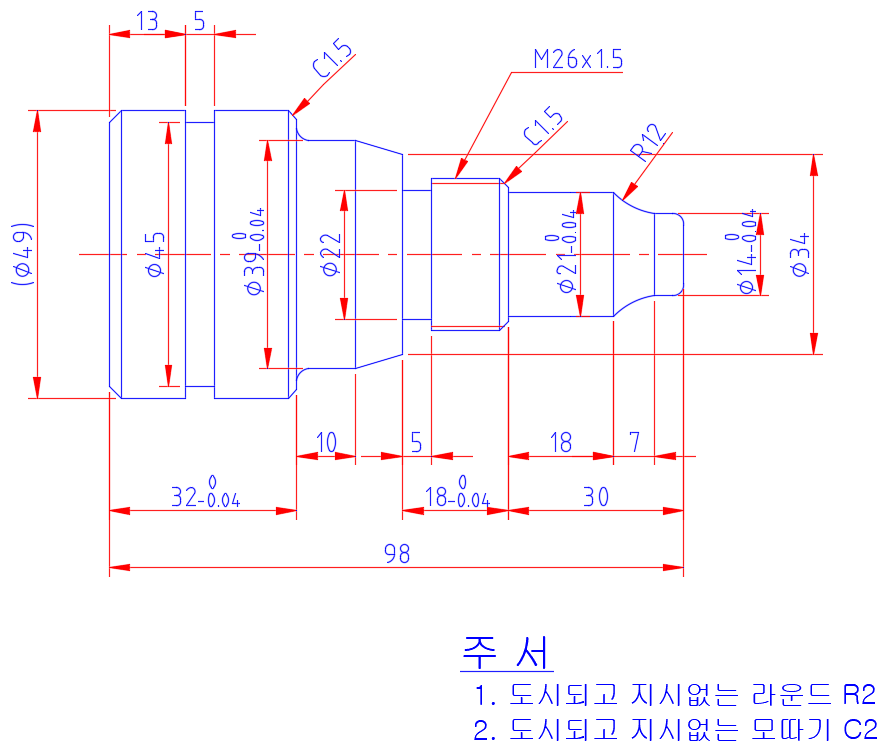

(1) 컴퓨터응용선반기능사 선반가공작업 공개도면 23번 외경 축 부품 dwg를 사용합니다.
(2) 축 소재 크기 : 53파이 x 100길이 (가공여유 포함)
(3) 공작물 크기 및 척 죠우 형상을 설정합니다.
(4) 단면 및 형상 황삭, 형상 정삭 가공시, CSS G96 + G50 방식을 적용합니다.
(5) 홈파기 및 나사 가공시, RPM G97 방식을 적용합니다.

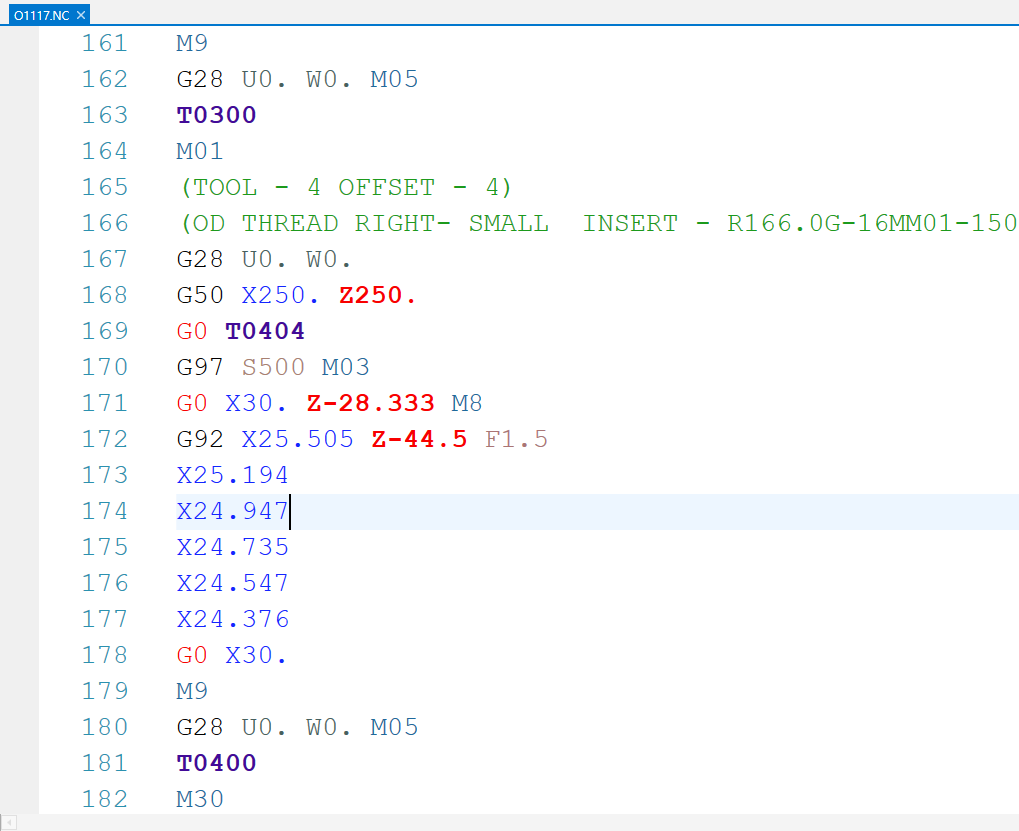

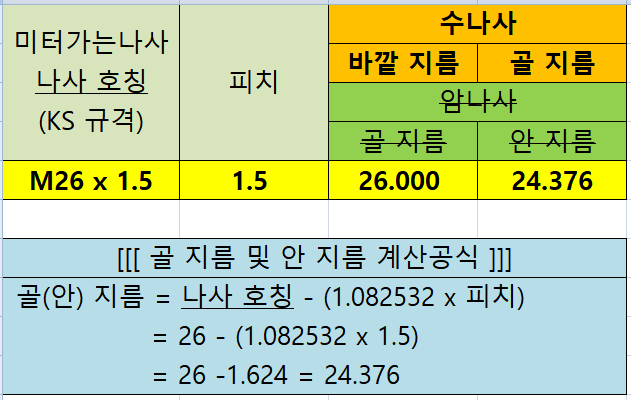

(6) 나사 가공시, 박스 G92 방식 나사사이클을 적용합니다.
(7) NC 툴패스 완성 후, NC 데이터 확인 및 수정하도록 합니다.
