[ 마스터캠 - 머시닝센터 ] 31강 기계가공 캠 프로그래밍 작업 (컨트롤 좌보정 및 센터드릴, 드릴, 윤곽, 포켓 가공 등) - MasterCAM MCT CAM
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
[ 마스터캠 - 머시닝센터 ] 31강 기계가공 캠 프로그래밍 작업 (컨트롤 좌보정 및 센터드릴, 드릴, 윤곽, 포켓 가공 등)
MasterCAM MCT 2D NC CAM Programming
2, 작업순서

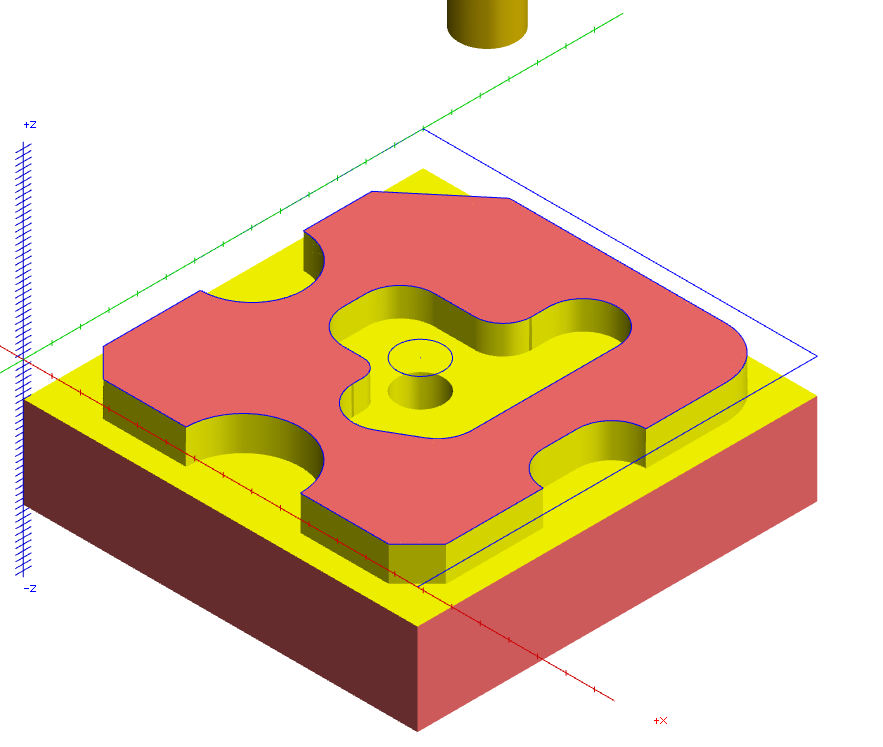

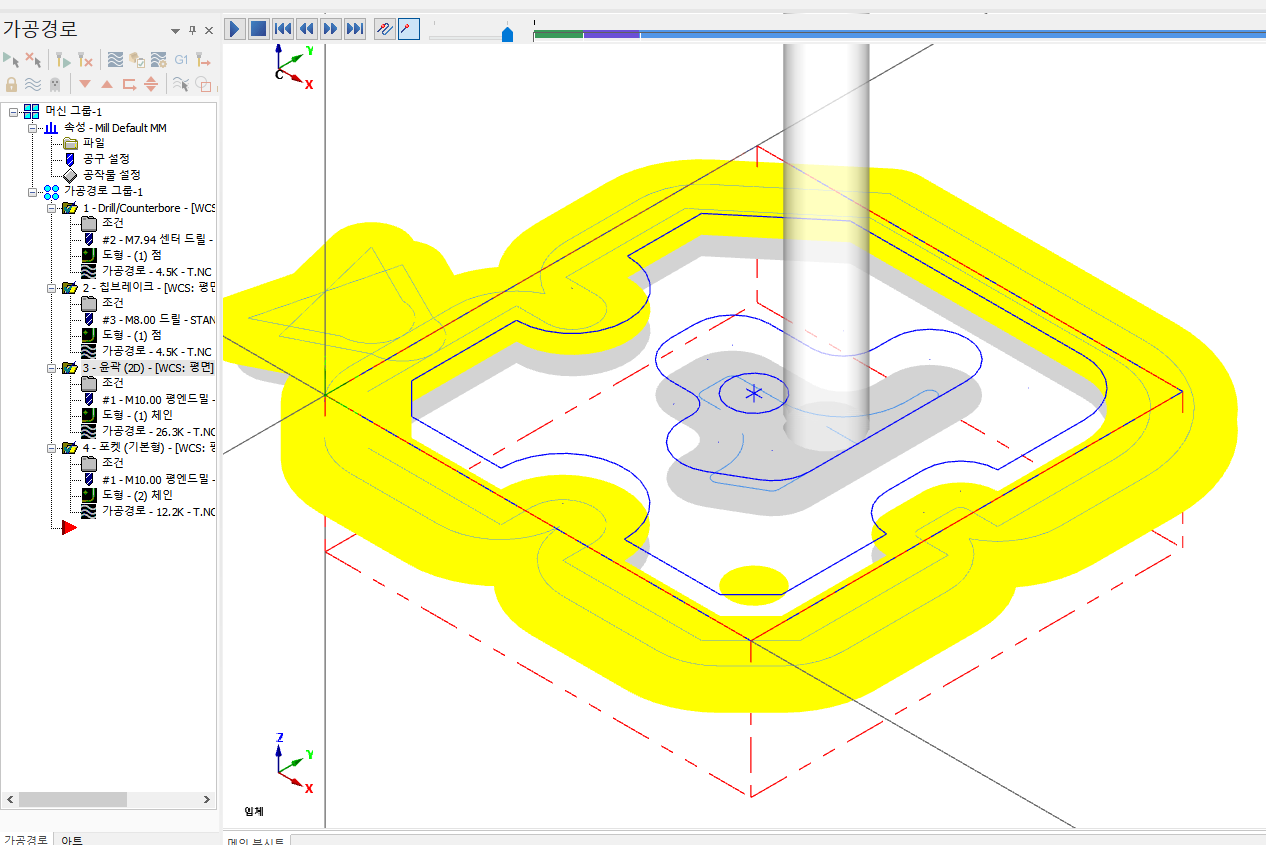

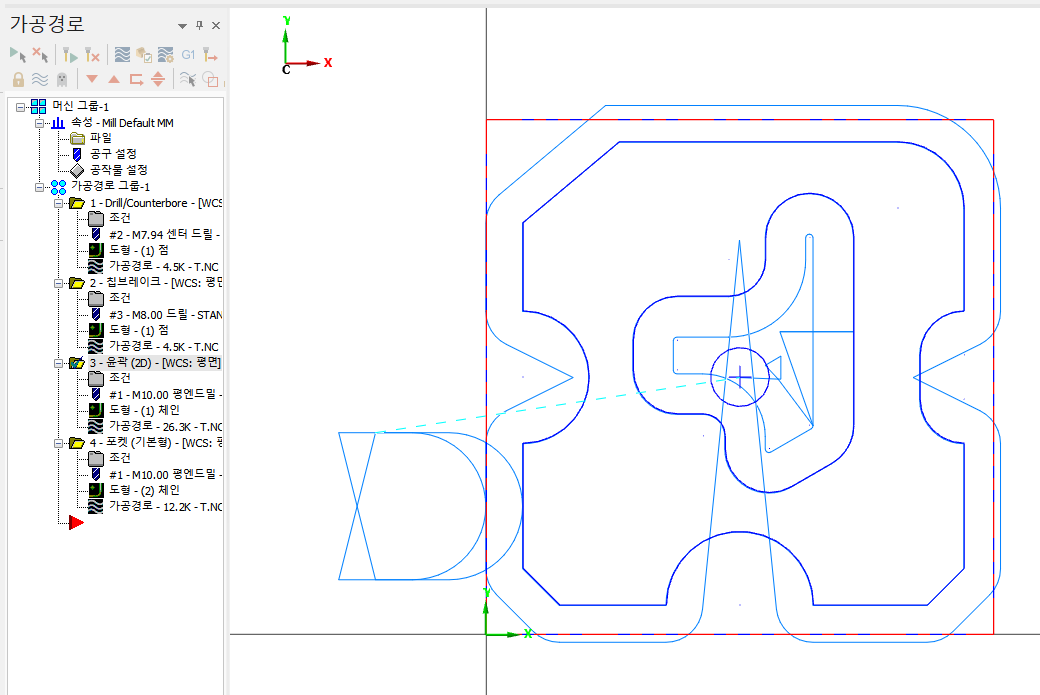

마스터캠 2D 캠 모델링 및 가공경로(NC 툴패스) 생성, 모의가공 시뮬레이션 검증, NC 데이터 확인, 수정 작업
3, 작업공정
(1) 센터드릴 가공
(2) 드릴 가공
(3) 윤곽 가공
(4) 포켓 가공
4, 공구목록
(1) T01 평엔드밀 10파이 2날 이송속도120 주축회전수1200
(2) T02 센터드릴 약3파이 이송속도100 주축회전수1000
(3) T03 드릴 8파이 이송속도90 주축회전수900
5, 특이사항 (단위 : mm)
(1) 컴퓨터응용밀링기능사 밀링가공작업 공개도면 2번을 활용합니다.
(2) 소재 크기 : 가로69 x 세로70 x 두께22t
(3) 모의 기계가공을 위한, 공작물 설정을 진행합니다.
(4) 윤곽 및 포켓 가공시, 보정방식은 G41 좌보정 컨트롤 방식을 적용합니다.
(5) 센터드릴 G81, 드릴 G73 드릴링 고정 사이클을 적용합니다.
(6) 윤곽 및 포켓 가공시, 가공여유 없이 정치수로 가공합니다.
(7) 완성된 NC 데이더는, MCT장비 상황에 알맞게 편집합니다.
