유니그래픽스 UGNX 및 마스터캠을 활용한 머시닝센터 기계가공 부품 3D모델링 NC 캠 툴패스 프로그래밍 실무 (윤곽 포켓 드릴 표면 작업고정) 초보자 모델링 및 캠가공 교육 가능
1, 모델링 및 캠가공 교육문의
-. 전화 또는 문자, 댓글, 이메일, 쪽지, 카카오톡 등으로 문의 바랍니다.
-. 010-2696-7013
-. toyskorea@naver.com
-. 카카오톡 아이디 : toyskorea
2, 작업순서
(1) 머시닝센터 캠 기계가공을 위한, UG NX 3D형상 모델링 및 드래프팅 도면 검증 작업

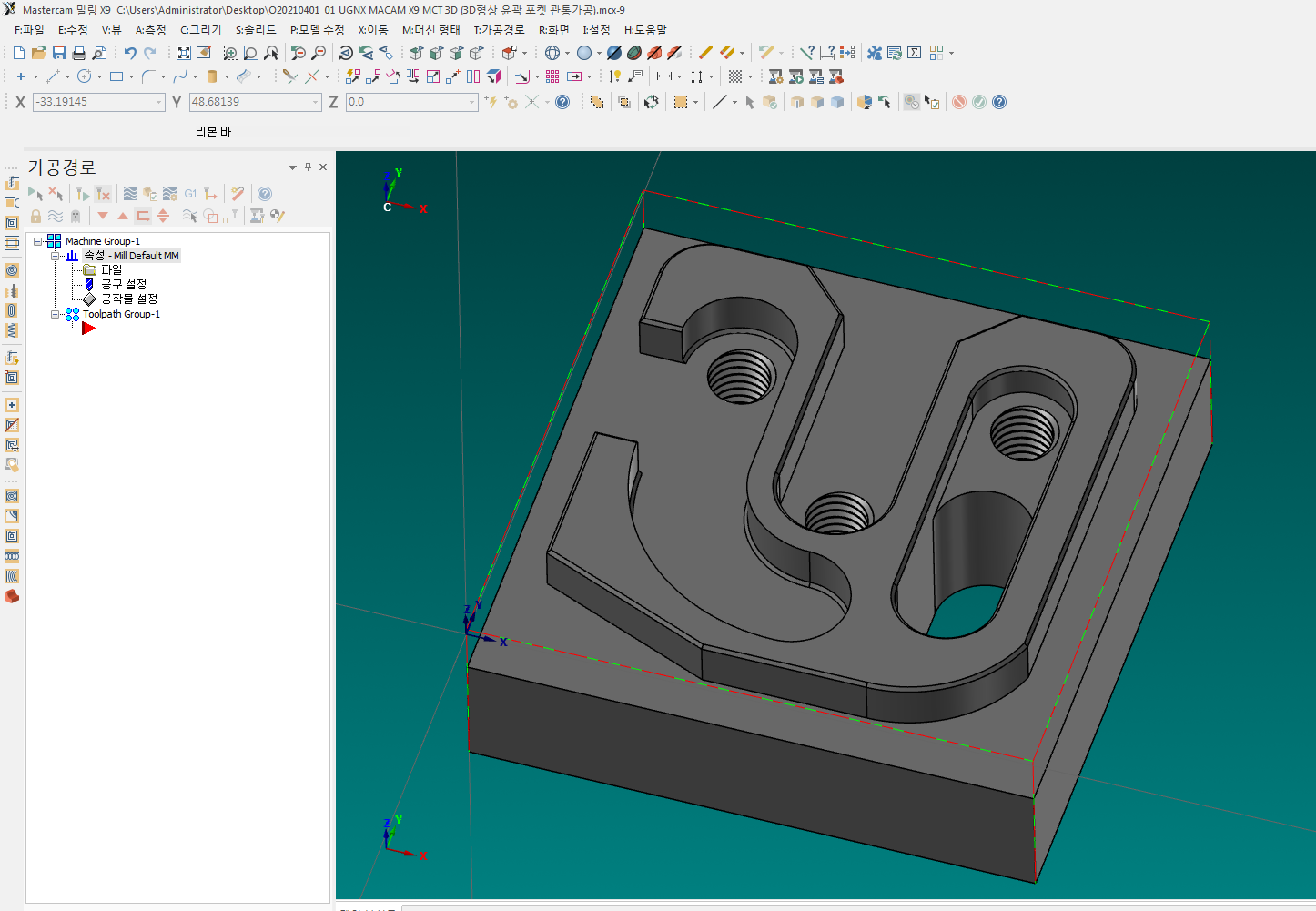

(2) 마스터캠 NC 툴패스 프로그램 생성 및 모의가공 시뮬레이션 작업
(3) NC 데이터 확인 및 수정 편집 작업
3, 3D 모델링 작업공정
(1) 모델링 형상 분석 및 기획
(2) 스케치 및 기본형상 작업
(3) 완성형상 작업 및 드래프팅 도면 검증 작업
4, 3D 캠가공 작업공정
(1) 센터드릴 탭구멍 펀칭 가공
(2) 드릴 탭구멍 기초 관통 가공
(3) 평엔드밀 윤곽 황삭 가공
(4) 평엔드밀 포켓관통 황삭 가공
(5) 평엔드밀 포켓 황삭 가공
(6) 페이스밀(페이스커터) 표면 정삭 가공
5, 공구목록 및 절삭조건
(1) T01 FEM12B2 F110 S1100
(2) T02 CDR4 F100 S1000
(3) T03 DR8.3 F90 S900
(4) T06 FM100B2 F70 S700
6, 특이사항 (단위 : mm)
(1) 소재 크기 : 80 x 80 x 26t (표면가공여유 1t 포함)
(2) 탭구멍 및 포켓 관통가공시, 공구가 소재를 관통할 수 있도록 절입깊이값과 날끝보정을 적용하여 가공하도록 합니다.
(3) 윤곽 및 포켓, 포켓관통 황삭가공시, 정삭여유는 0.3으로 설정합니다.
(4) 표면 가공시, 페이스밀로 정삭가공하여 나머지 정삭 작업을 준비하고 완성합니다.
