[ 오토캐드 2023 - 기계제도 ] 30강 도면의 치수 관련 설정 방법 (치수스타일 관리자 포함) - AUTOCAD Mechanical Drawing
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
오토캐드 2023 - 기계제도 30강 도면의 치수 관련 설정 방법 (치수스타일 관리자 포함)
2, 작업설명
(1) 외형선에서 첫번째 및 두번째, 세번째 등의 치수에 대한 설명
(2) 치수, 수평방향 치수선의 위쪽에, 수직방향 치수선의 왼쪽에, 각각 치수 위치에 대한 설명

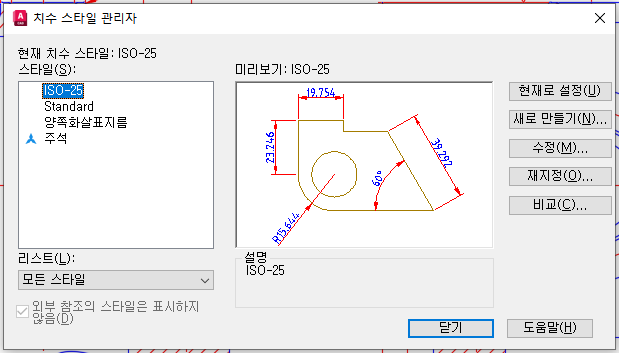

(3) 치수스타일 관리자(단축키 'D') 에 대한 설명
3, 작업내용
(1) 외형선에서 첫번째 치수(선)는 12~15mm 띄우고, 두번째, 세번재 등의 치수는 8~12mm 띄워 기입합니다.
(명령어 'DIMSPACE' 활용도 가능합니다.)

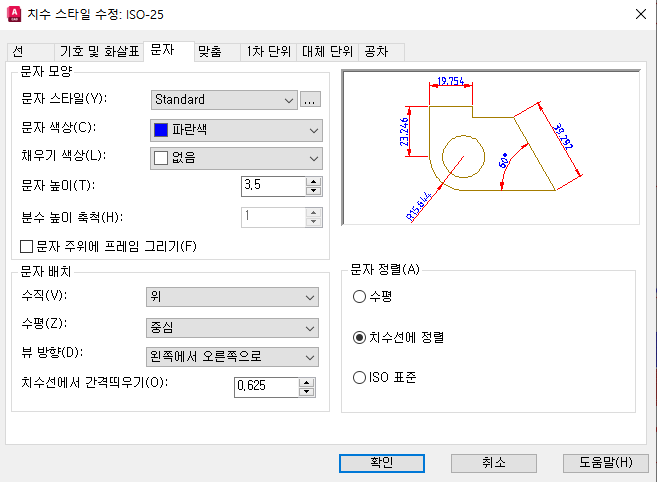

(2) 문자 배치는 수직 방향의 위쪽을 설정합니다. (치수는, 치수선위에 올라 타 있었어야 합니다.)

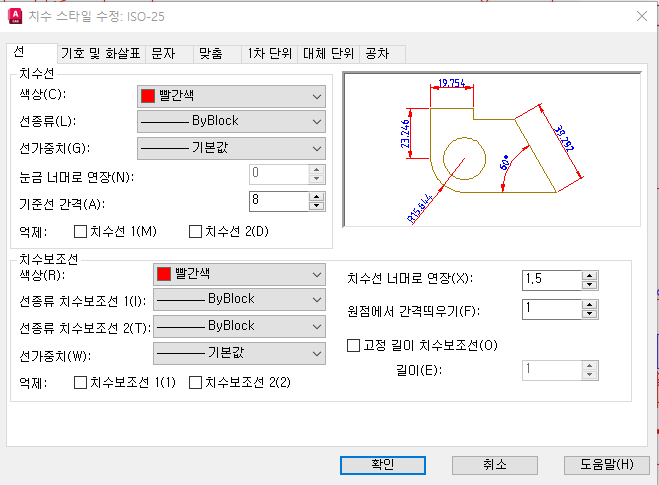

(3) (A)치수선 넘어로 연장은 1~2mm 띄우고, (B)원점에서 간격띄우기도 1~2mm 띄워 설정합니다.
4, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상 및 기계제도 일반사항 습득 가능
(2) 전산응용기계제도기능사 및 전산응용건축제도기능사 실기 자격증 대비 가능
(3) 기계설계산업기사 및 일반기계기사, CAT 2급 실기 자격증 대비 가능
(4) 대학전공 캐드 및 설계, 임용고시 2차 기계요소 제도, 설계 시험 대비 가능 등
