[ 오토캐드 2023 - 기계제도 ] 31강 도면의 치수 배치 방법 (연속치수 직렬 및 병렬, 좌표계 치수기입 관련) - AUTOCAD Mechanical Drawing
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
오토캐드 2023 - 기계제도 31강 도면의 치수 배치 방법 (연속치수 직렬 및 병렬, 좌표계 치수기입 관련)
2, 작업설명
(1) 연속치수 - 직렬 치수기입 방법에 대한 설명
(2) 연속치수 - 병렬 치수기입 방법에 대한 설명
(3) 좌표계 치수기입 방법에 대한 설명
3, 작업내용
(1) 연속치수 - 직렬 치수란, (단축키 'DCO') 치수가 한개의 직선으로, 서로 연속된 치수를 말합니다.
(2) 연속치수 - 병렬 치수란, (단축키 'DBA') 기준면 또는 기준점에서 시작하는, 연결된 치수를 말합니다.

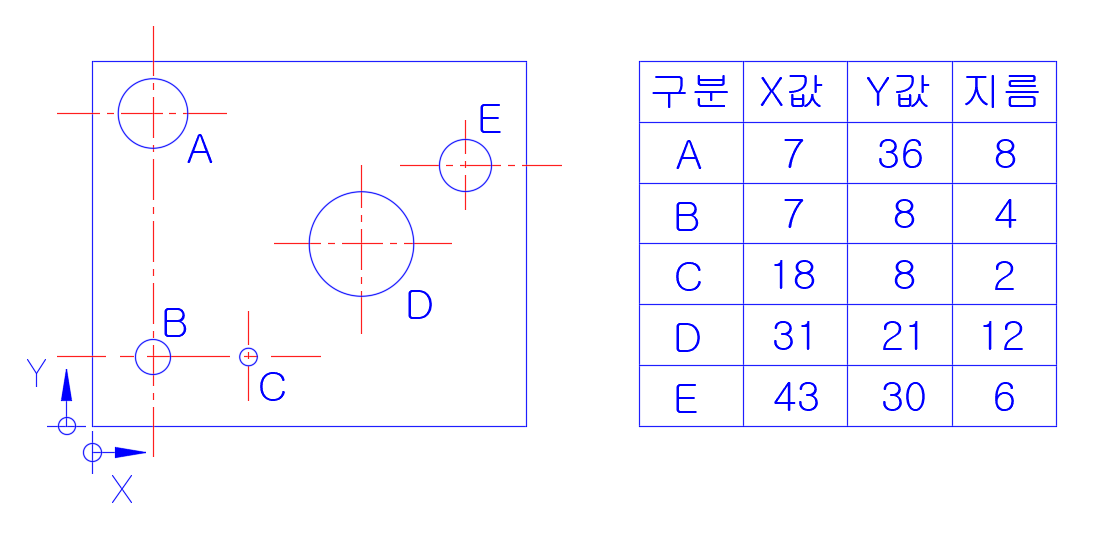

(3) 좌표계 치수란, 좌표점 하나하나를 테이블표로 나열한 치수를 말합니다.
4, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상 및 기계제도 일반사항 습득 가능
(2) 전산응용기계제도기능사 및 전산응용건축제도기능사 실기 자격증 대비 가능
(3) 기계설계산업기사 및 일반기계기사, CAT 2급 실기 자격증 대비 가능
(4) 대학전공 캐드 및 설계, 임용고시 2차 기계요소 제도, 설계 시험 대비 가능 등
