[ 마스터캠 머시닝센터 ] 27강 2D 캠 기계가공 모델링 및 캠 프로그래밍 기본 실기 - MasterCAM MCT 2D NC CAM Programming
*** 안녕하세요. 토이즈코리아 입니다. ***
*** 문의사항 toyskorea@naver.com ***
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ 마스터캠 머시닝센터 ] 27강 2D 캠 기계가공 모델링 및 캠 프로그래밍 기본 실기
(2) 컴퓨터응용밀링기능사 밀링가공작업 공개도면 15번
(3) 센터드릴, 드릴, 윤곽, 포켓 각 공정에 대한 캠가공
(4) MasterCAM MCT 2D NC CAM Programming
2, 작업순서
(1) 마스터캠 2D 캠 모델링 및 가공경로(NC 툴패스) 캠 프로그래밍 작업

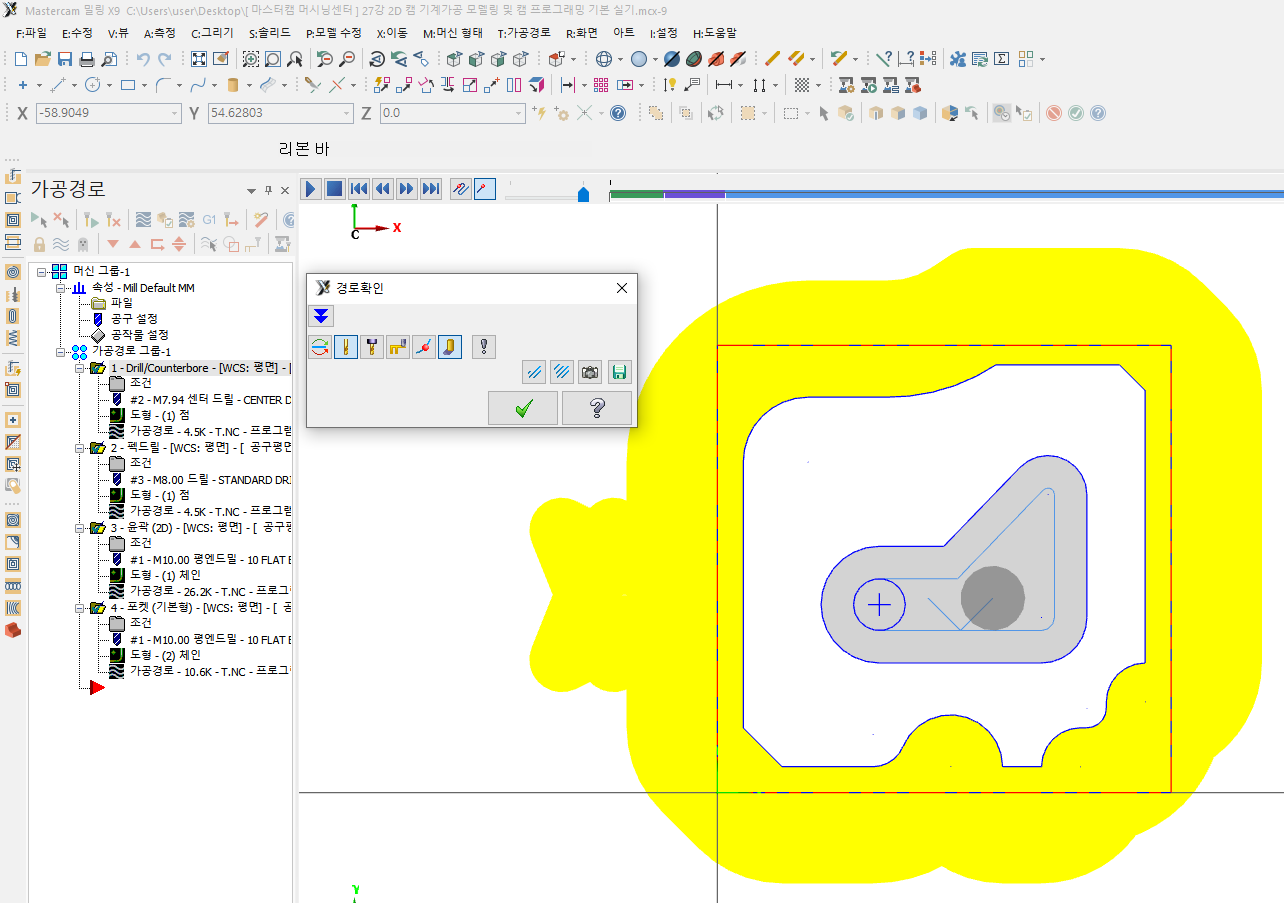

(2) 마스터캠 가공경로 및 모의가공 시뮬레이션 검증 작업
(3) 마스터캠 NC 데이터 확인 및 수정 작업
3, 작업공정
(1) 센터드릴 가공
(2) 드릴 가공
(3) 윤곽 정삭가공
(4) 포켓 정삭가공
4, 공구목록
(1) T01 평엔드밀 10파이 2날 이송속도120 주축회전수1400
(2) T02 센터드릴 약3파이 이송속도100 주축회전수1000
(3) T03 드릴 8파이 이송속도90 주축회전수900
5, 특이사항 (단위 : mm)
(1) 컴퓨터응용밀링기능사 밀링가공작업 공개도면 15번 활용합니다.
(2) 소재 크기 : 가로70 x 세로69 x 두께21t (표면가공여유 미포함)
(3) 모의 기계가공을 위한, 공작물 설정을 진행합니다.
(4) 가공 보정방식은, 컨트롤 (G40 G41 G42) 방식을 적용합니다.
(5) 센터드릴 G81, 드릴 G83 드릴링 고정 사이클을 적용합니다.
(6) 윤곽 정삭가공시, 최대절입깊이는 이론치 10파이/2날=5mm 를 적용합니다.
(따라서, 3mm 씩 등분할하여 가공합니다.)
(7) 윤곽 및 포켓 정삭가공시, 가공여유 없이 정치수로 가공합니다.
(8) 완성된 NC 데이더는, MCT장비 상황에 알맞게 편집합니다.
