[ 마스터캠 머시닝센터 ] 28강 2D 캠 기계가공 모델링 및 캠 프로그래밍 활용 실기 - MasterCAM MCT 2D NC CAM Programming
*** 안녕하세요. 토이즈코리아 입니다. ***
*** 문의사항 toyskorea@naver.com ***
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ 마스터캠 머시닝센터 ] 28강 2D 캠 기계가공 모델링 및 캠 프로그래밍 활용 실기

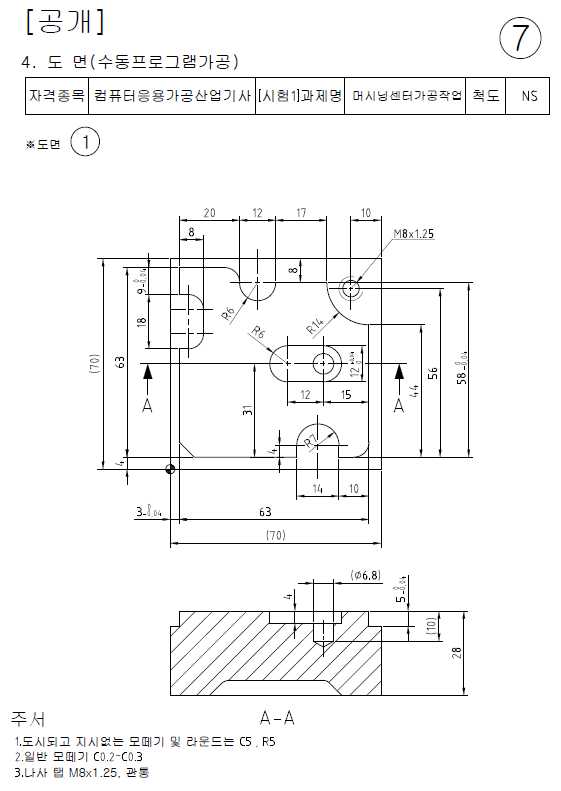

(2) 컴퓨터응용가공산업기사 머시닝센터가공작업 공개도면 7번
(3) 센터드릴, 드릴, 탭드릴, 윤곽, 포켓, 모따기 각 공정에 대한 캠가공
(4) MasterCAM MCT 2D NC CAM Programming
2, 작업순서

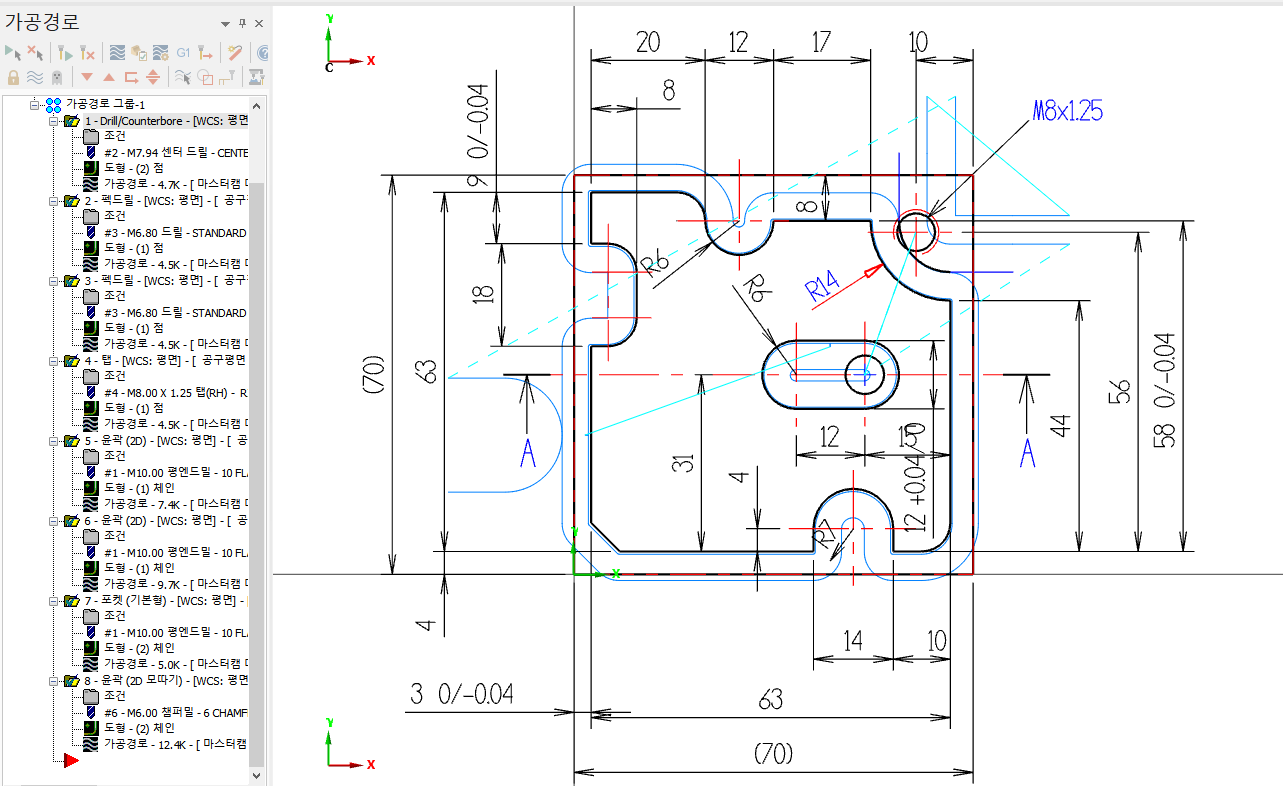

(1) 오토캐드 2D dwg 파일 활용 및 마스터캠 가공경로(NC 툴패스) 캠 프로그래밍 작업

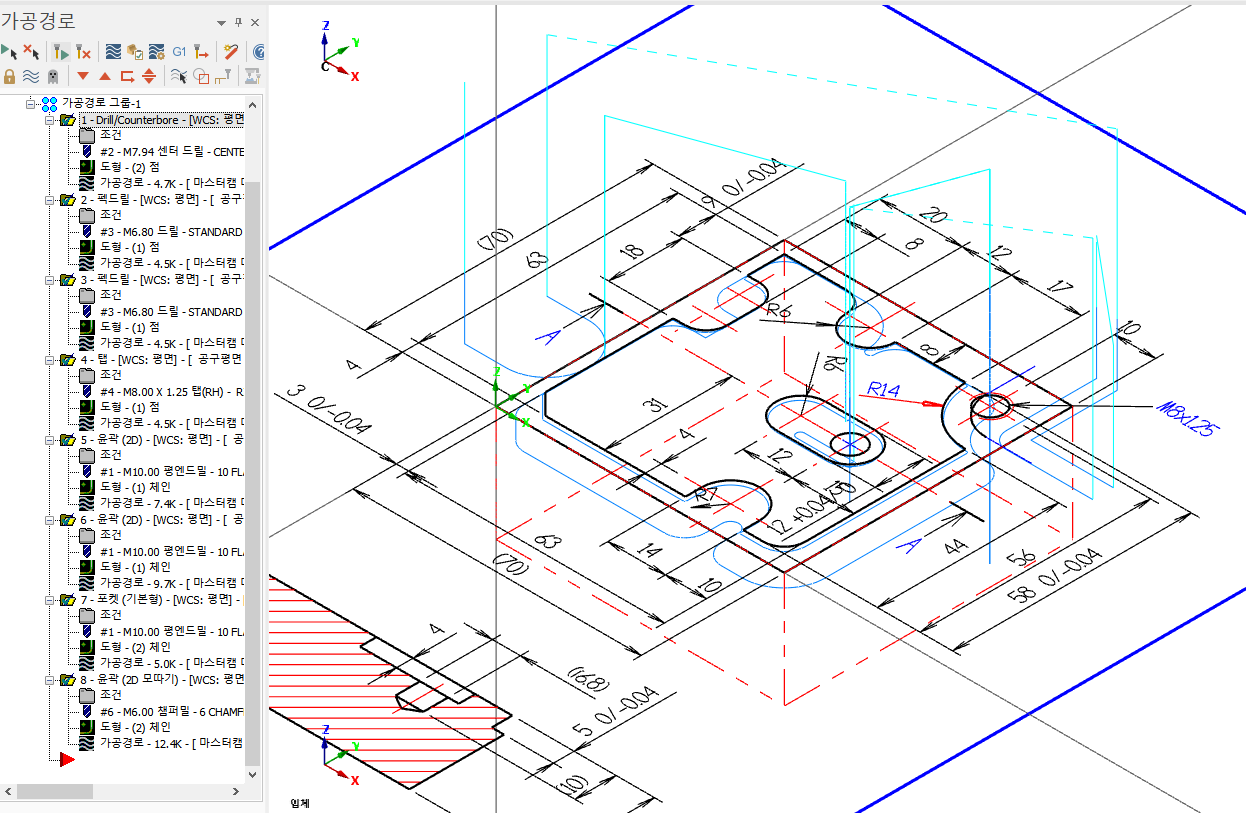

(2) 마스터캠 가공경로 및 모의가공 시뮬레이션 검증 작업
(3) 마스터캠 NC 데이터 확인 및 수정 작업
3, 작업공정
(1) 센터드릴 가공
(2) 드릴 가공
(3) 탭드릴 가공
(4) 윤곽 정삭가공
(5) 포켓 정삭가공
(6) 모따기 가공
4, 공구목록
(1) T01 평엔드밀 10파이 2날 이송속도120 주축회전수1400
(2) T02 센터드릴 약3파이 이송속도100 주축회전수1000
(3) T03 드릴 6.8파이 이송속도90 주축회전수900
(4) T04 탭드릴 M8x1.25 이송속도250 주축회전수200
(5) T06 챔퍼밀 6파이 2날 이송속도 100 주축회전수1800
5, 특이사항 (단위 : mm)

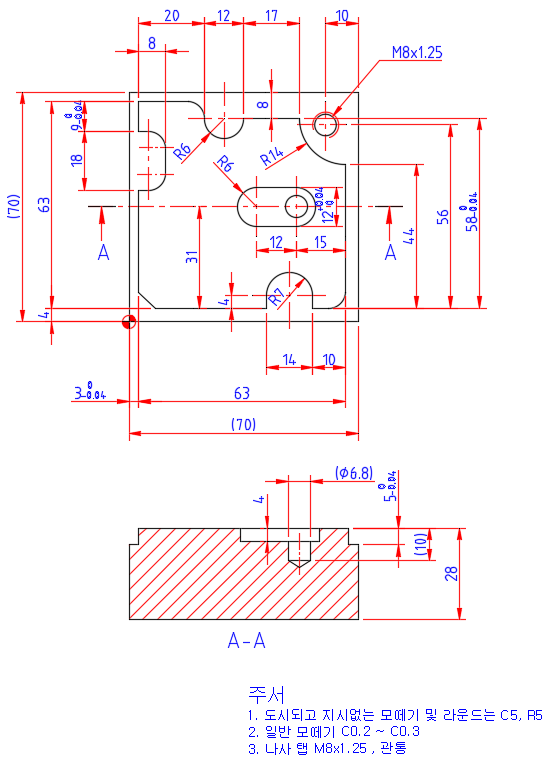

(1) 컴퓨터응용가공산업기사 머시닝센터가공작업 공개도면 7번 dwg 파일을 활용합니다.
(2) 소재 크기 : 가로70 x 세로70 x 두께28t (표면가공여유 미포함)
(3) 모의 기계가공을 위한, 공작물 설정을 진행합니다.
(4) 가공 보정방식은, 컴퓨터 방식을 적용합니다.
(5) 센터드릴 G81, 드릴 G83, 탭드릴 G84 드릴링 고정 사이클을 적용합니다.
(6) 윤곽 및 포켓 정삭가공시, 가공여유 없이 정치수로 가공합니다.
(7) 모따기 가공시, C0.2를 적용합니다.
(8) 완성된 NC 데이더는, MCT장비 상황에 알맞게 편집합니다.
