[ 마스터캠 CNC선반 ] 53강 컴퓨터응용선반기능사 공개도면 17번 외경 축 부품 1차 2차 가공 with dwg (MasterCAM CNClathe Shaft CAM PROG)
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ 마스터캠 CNC선반 53강 ] 컴퓨터응용선반기능사 공개도면 17번
(2) 외경 축 부품 - 1차 2차 가공 with dwg file
(2) MasterCAM - CNC Lathe Shaft CAM Programming
2, 작업순서
(1) dwg 캐드 파일 작업 (OVERKILL - 중복선 삭제)

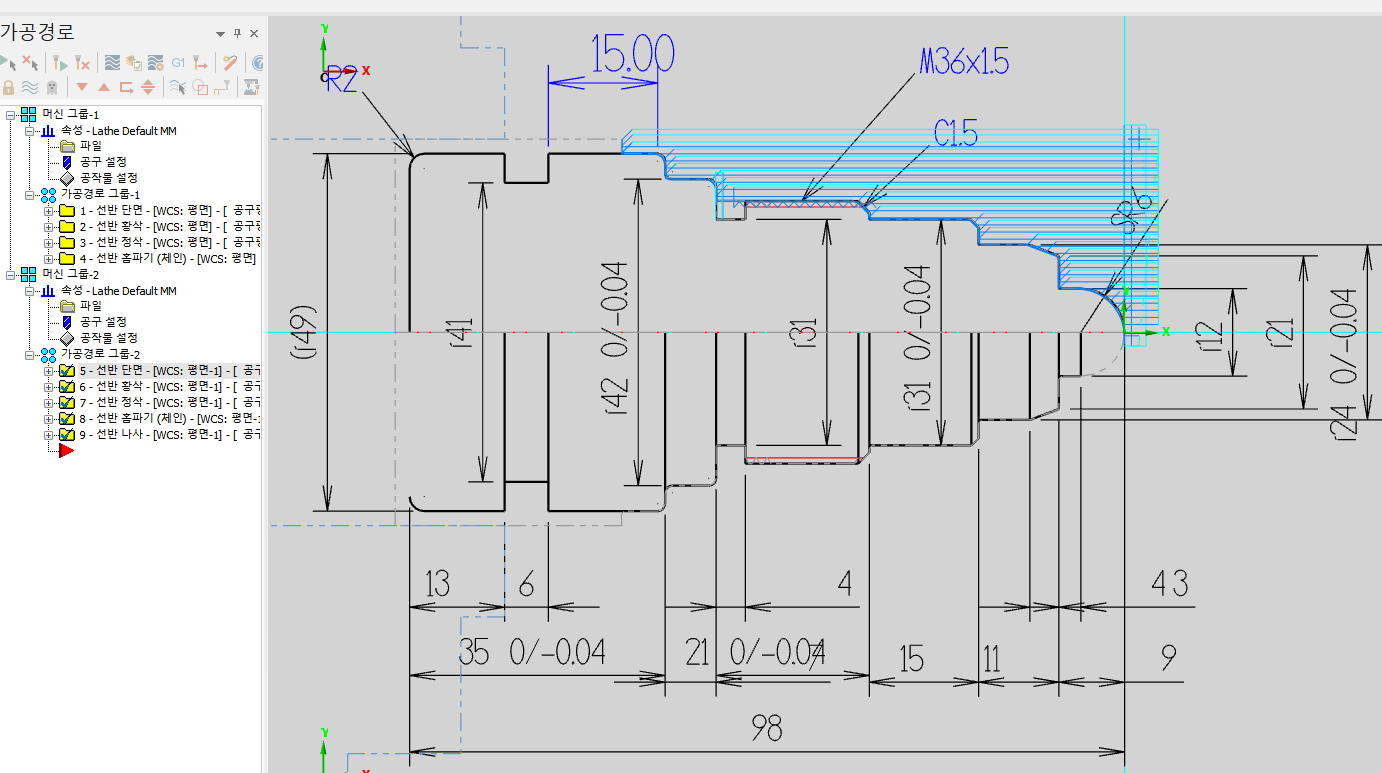

(2) 마스터캠 NC 툴패스 캠프로그래밍 작업

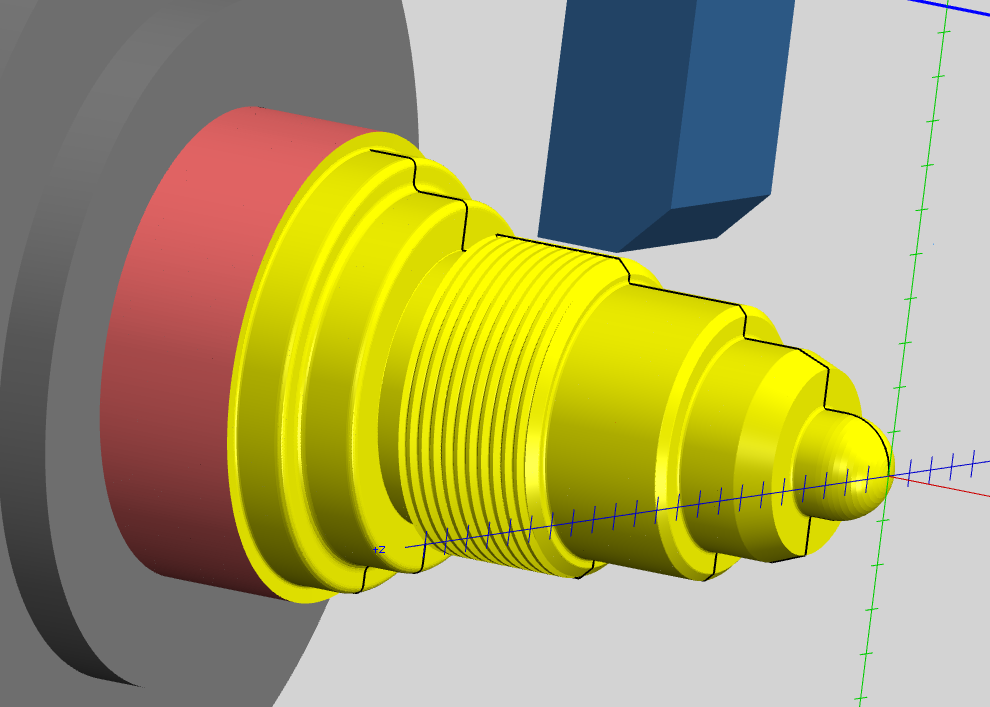

(3) 마스터캠 가공경로 확인 및 모의가공 시뮬레이션 검증 작업
(4) 마스터캠 NC 데이터 확인 및 수정 작업
3, 작업공정
1) 축 가공 (1차 뒷단)
(1) 외경 단면 정삭가공
(2) 외경 형상 황삭가공 (정삭여유 0.2)
(3) 외경 형상 정삭가공

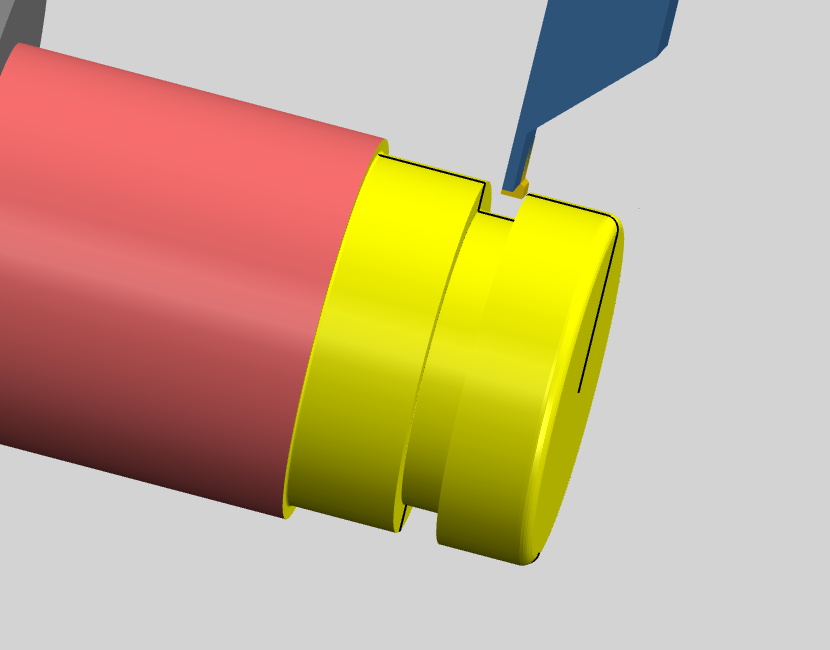

(4) 외경 홈파기가공 (깊이가공 적용)
2) 축 가공 (2차 앞단)
(1) 외경 단면 정삭가공
(2) 외경 형상 황삭가공 (정삭여유 0.2)
(3) 외경 형상 정삭가공
(4) 외경 홈파기가공

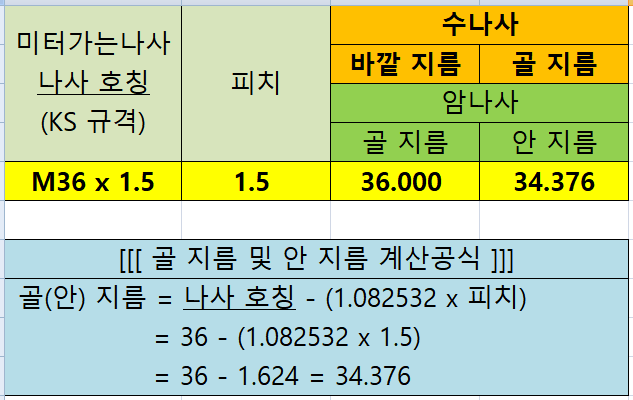

(5) 외경 나사가공
4, 공구목록
(1) T0101 외경 황삭바이트 노즈알R0.8 (인서트 CNMG 타입)
(2) T0202 외경 정삭바이트 노즈알R0.4 (인서트 DNMG 타입)
(3) T0303 외경 홈바이트 폭3
(4) T0404 외경 나사바이트 피치1.5
5, 특이사항

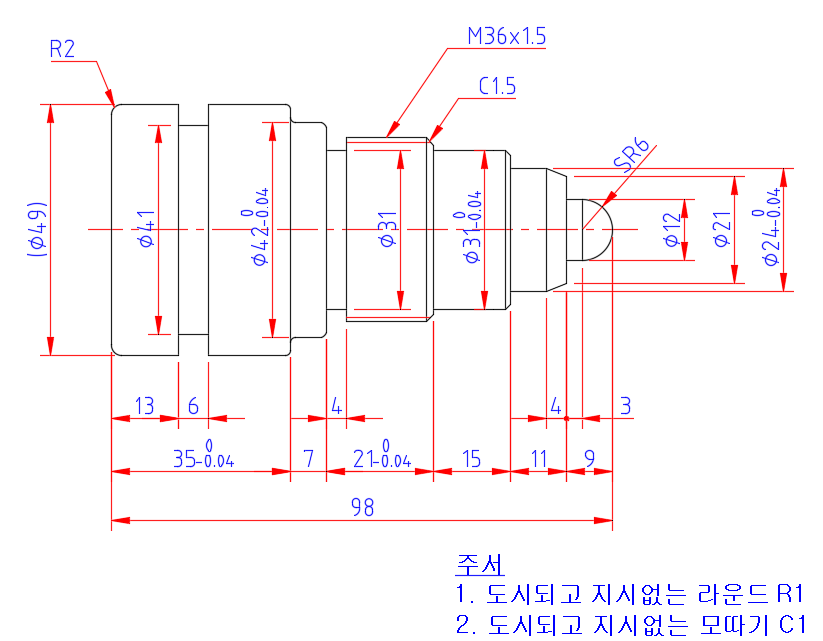

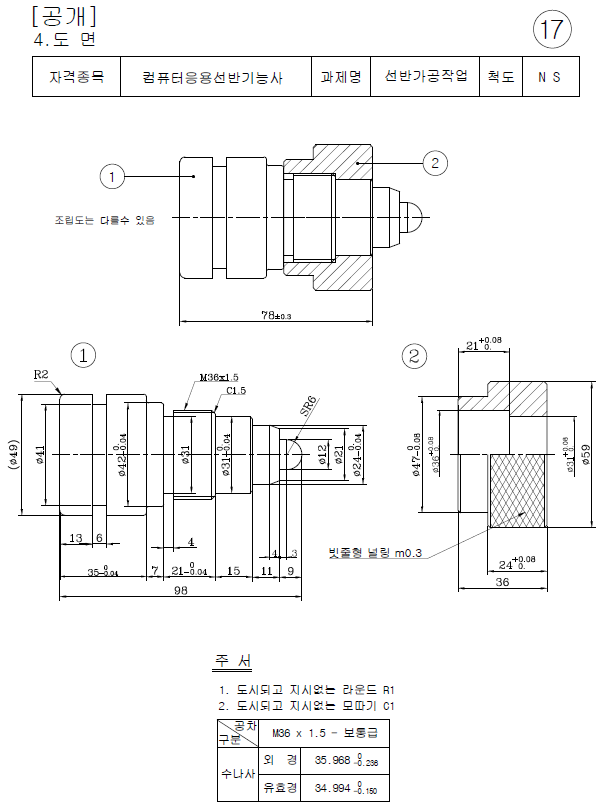

(1) 컴퓨터응용선반기능사 선반가공작업 공개도면 17번 외경 축 부품 dwg를 사용합니다.
(2) 축 소재 크기 : 53파이 x 102길이 (가공여유 포함)
(3) 공작물 크기 및 척 죠우 형상을 설정합니다.
(4) 단면 및 형상 황삭, 형상 정삭 가공시, CSS G96 방식을 적용합니다.
(5) 홈파기 및 나사 가공시, RPM G97 방식을 적용합니다.
(6) 홈파기 가공시, 깊이가공을 적용하여 분할가공합니다.

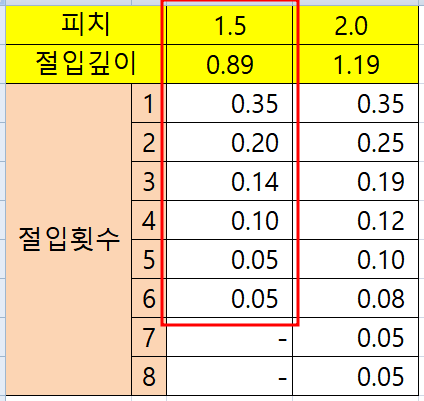

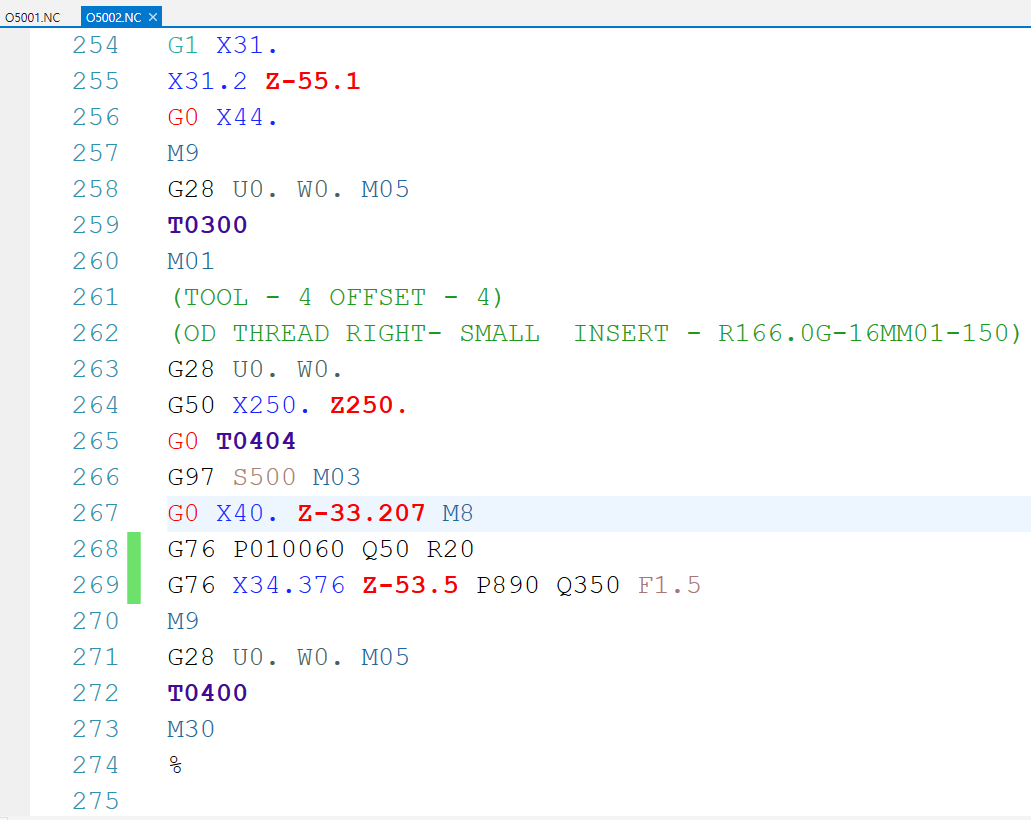

(7) 나사 가공시, 캔드 G76 방식 나사사이클을 적용합니다.

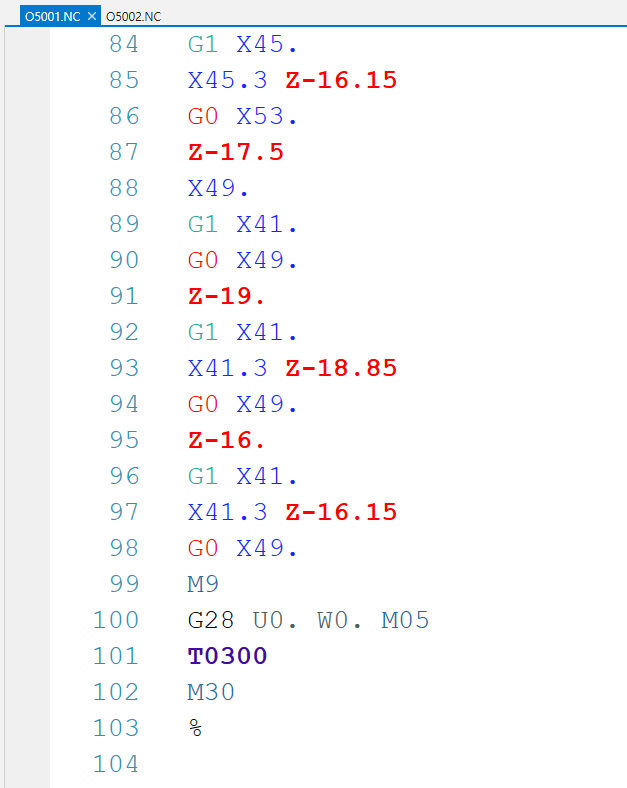

(8) NC 툴패스 완성 후, NC 데이터 확인 및 수정하도록 합니다.
