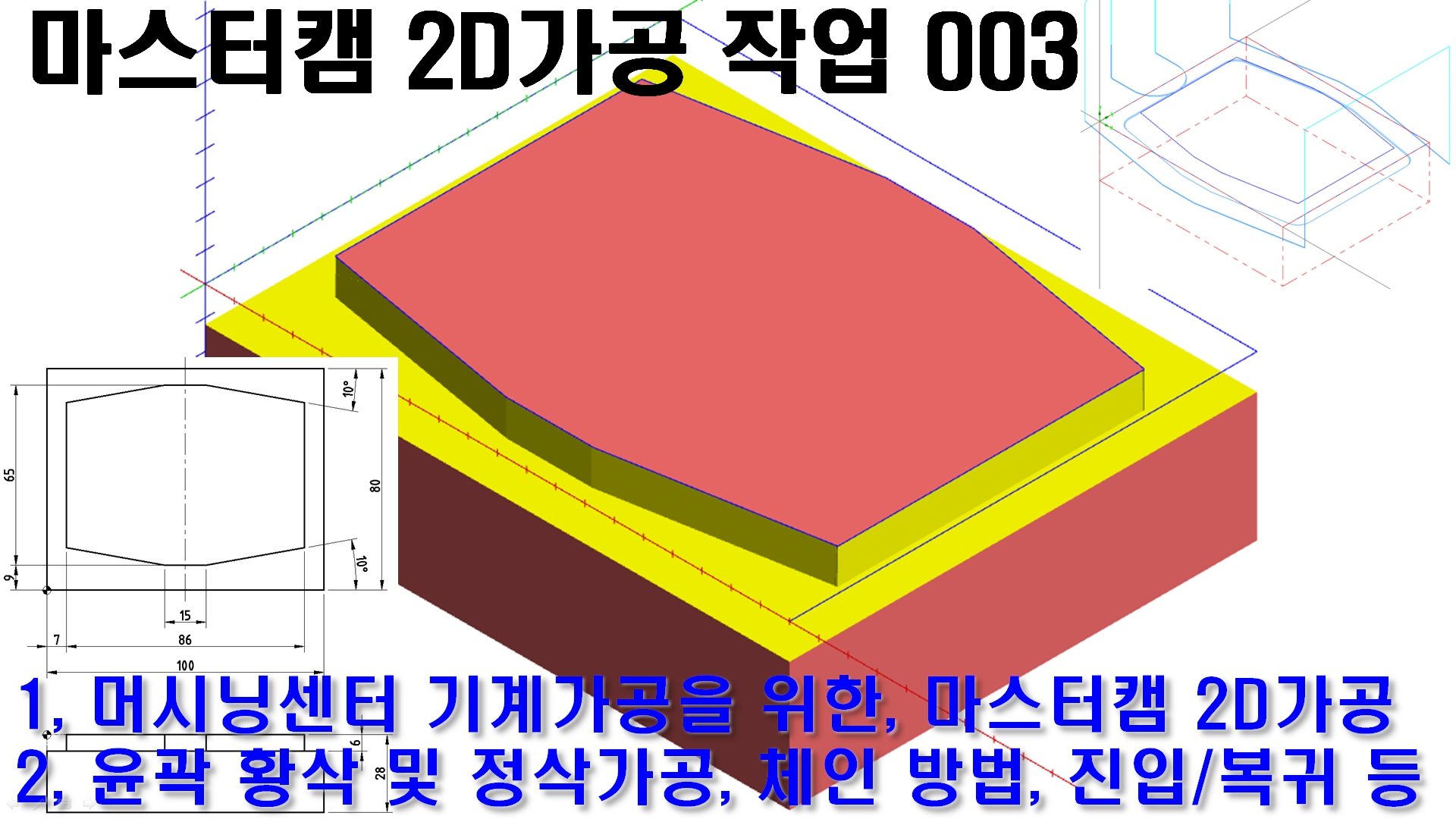

머시닝센터 기계가공을 위한 마스터캠 2D가공 작업 003 (윤곽 황삭 및 정삭가공, 체인 방법, 진입/복귀 상세설명) - MasterCAM MCT 2D CAM Programming
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) 머시닝센터 기계가공을 위한 마스터캠 2D가공 작업 003
(2) 도면요소 그리기 및 수정, 측정, 2차원 가공정의 및 캠가공 등
(3) MasterCAM MCT 2D CAM Programming
2, 작업순서
(1) 도면요소 그리기 및 (공작물 설정) 작업
(2) 가공경로(NC 툴패스) 캠프로그래밍 작업
(3) 모의가공 시뮬레이션 검증 작업
(4) NC 데이터 확인 및 수정 작업
3, 작업공정
(1) 윤곽 황삭가공
(2) 윤곽 정삭가공
4, 공구목록
(1) T01 평엔드밀 12파이 2날 이송속도120 주축회전수1400
(2) T02 평엔드밀 12파이 4날 이송속도90 주축회전수1800
5, 특이사항 (단위 : mm)
(1) 소재 크기 : 길이100 x 넓이80 x 두께28t
(2) 모의 기계가공을 위한, 공작물 설정을 진행합니다.
(3) 가공 보정방식은, 컴퓨터방식을 적용합니다.
(4) 윤곽 황삭가공시, 정삭여유는 0.3mm를 적용합니다.
(5) 윤곽 정삭가공시, 정치수로 가공합니다.
(6) 황삭가공 최대절입깊이는, 이론치 12파이/2날=6mm를 적용합니다.
(7) 완성된 NC 데이더는, MCT장비 상황에 알맞게 편집합니다.
