마스터캠 캠프로그래밍 031 (컴퓨터응용가공산업기사 머시닝센터 공개 2번 3D 캠가공 - UG NX stp 모델링 활용) - Master CAM MCT 3D programming
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) 마스터캠 머시닝센터 캠프로그래밍 작업 031 (UG NX stp 파일 활용)
(2) 컴퓨터응용가공산업기사 머시닝센터가공작업 공개도면 2번 - 3D
(3) UG NX & Master CAM - MCT 3D programing
2, 작업설명
1) UG NX
(1) 스케치 및 3차원 모델링, 데이텀 설정 방법
(2) 치수 및 지오메트리 구속조건 설정 방법
(3) 돌출 및 형상 모델링 방법
(4) stp 파일 생성 등
2) 마스터캠
(1) 3D NC 툴패스 캠프로그래밍 작업 (stp 파일 활용)

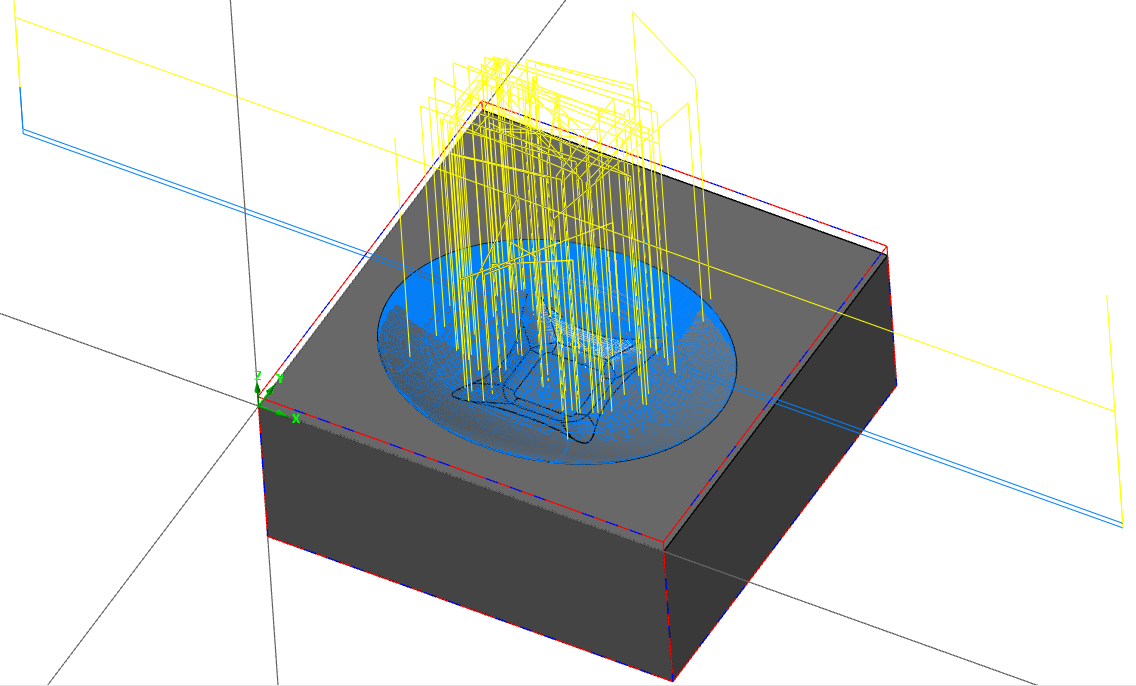

(2) 가공경로 확인 및 모의가공 시뮬레이션 검증 작업
(3) 마스터캠 NC 데이터 확인 및 수정 작업 등
3, 가공공정
(1) T01 - 표면 정삭가공
(2) T02 - 곡면황삭 포켓가공 (정삭가공 여유 0.5mm)
(3) T03 - 곡면고속가공 하이브리드가공
4, 공구목록 및 절삭조건
(1) T01 페이스밀 100파이 6날 이송속도70 주축회전수700
(2) T02 평엔드밀 10파이 2날 이송속도800 주축회전수2000
(3) T03 볼엔드밀 6파이 2날 이송속도400 주축회전수3000
5, 특이사항
(1) 소재 크기 : 70 x 70 x 30t (mm) (표면 가공여유 포함)
(2) 황삭 가공은, 곡면황삭 포켓가공으로 정삭여유 0.5mm를 적용합니다.
(3) 정삭 가공은, 곡면고속가공 하이브리드가공을 적용합니다.
(4) NC 데이터 생성 후, 가공경로와 모의가공으로 검증합니다.
(5) 검증을 완료한 NC 데이터는, 수정 편집하여 사용합니다.
6 기타
(1) 컴퓨터응용밀링기능사 및 컴퓨터응용가공산업기사 실기 대비 가능
(2) 기계가공기능장 실기 및 3차원 모델링 & 캠가공 실기 대비 가능
(3) UG NX 및 마스터캠 초보자 단기속성 능력향상
