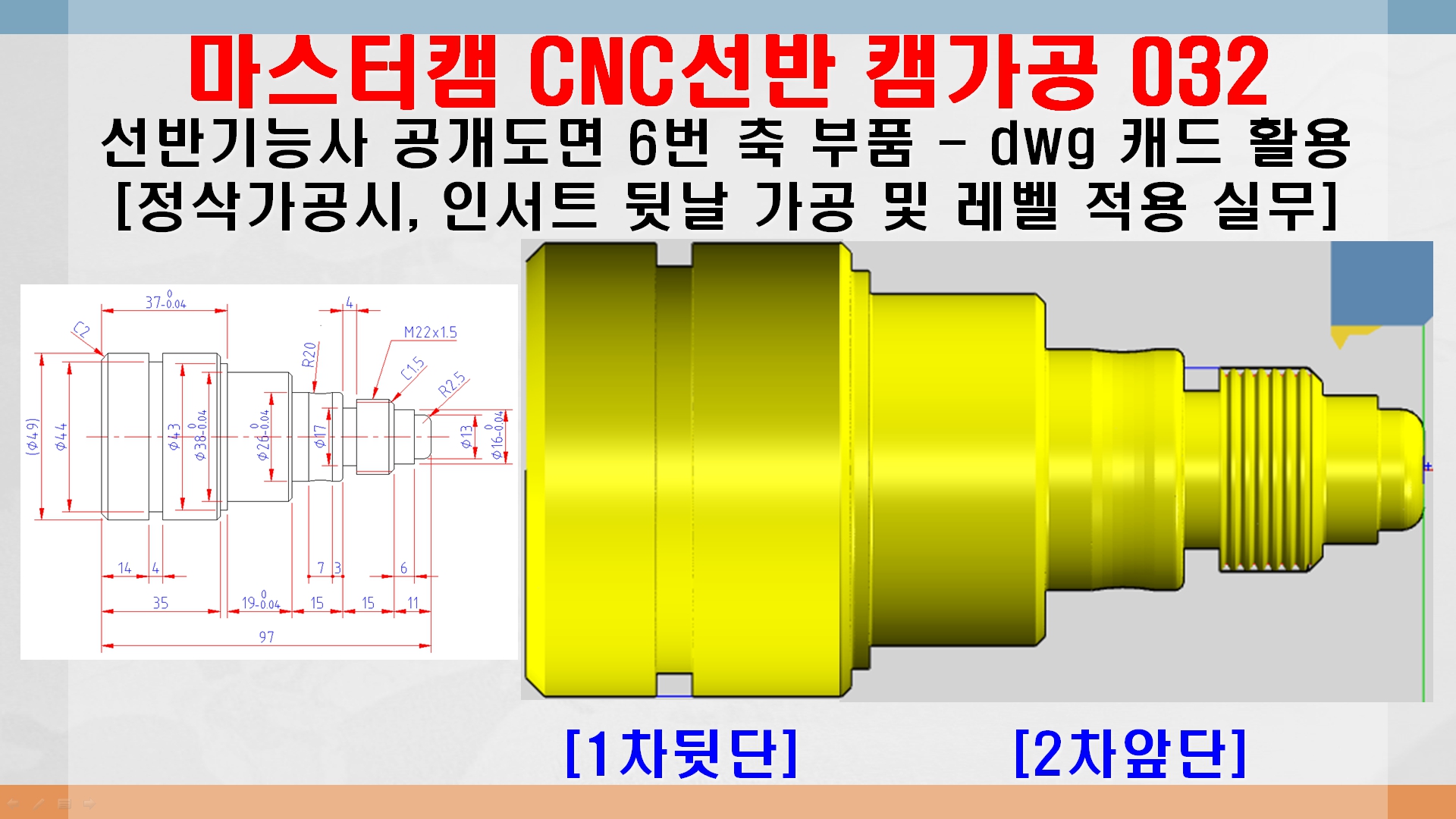

마스터캠 CNC선반 캠가공 032 (선반기능사 공개도면 6번 축 부품 캐드 파일 활용 - 인서트 뒷날 가공 및 레벨 적용) MasterCAM CNC Lathe Shaft Part
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) 마스터캠 CNC선반 캠프로그래밍 작업 032 (dwg 캐드 파일 활용)
(2) 컴퓨터응용선반기능사 선반가공작업 공개도면 6번 - 축 부품
(3) 정삭가공 - 인서트 뒷날 가공 및 레벨 활용
(4) Master CAM - CNC Lathe Shaft Part
2, 작업순서
(1) 마스터캠 NC 툴패스 캠프로그래밍 작업 (dwg 캐드 파일 활용)
(2) 마스터캠 가공경로 확인 및 모의가공 시뮬레이션 검증 작업
(3) 마스터캠 NC 데이터 확인 및 수정 작업
3, 작업공정
1) 1차가공 (뒷단)
(1) 외경 단면 황삭가공
(2) 외경 형상 황삭가공
(3) 외경 단면 및 형상 정삭가공 (인서트 뒷날 가공 + 레벨)
(4) 외경 홈파기 정삭가공
2) 2차가공 (앞단)
(1) 외경 단면 황삭가공
(2) 외경 형상 황삭가공
(3) 외경 단면 및 형상 정삭가공 (인서트 뒷날 가공 + 레벨)
(4) 외경 홈파기 정삭가공
(5) 외경 형상 나사가공
4, 공구목록
(1) T0101 외경황삭바이트 노즈알R0.8
(2) T0202 외경정삭바이트 노즈알R0.4
(3) T0303 외경홈바이트 폭3
(4) T0404 외경나사바이트 피치1.5
5, 특이사항
(1) 소재 크기 : 52파이 x 100길이 (소재 가공여유 포함)
(2) 공작물 크기 및 척 죠우 형상을 설정합니다.
(3) 단면 및 황삭, 정삭 가공시, CSS G96 방식을 적용합니다.
(4) 홈파기 및 나사 가공시, RPM G97 방식을 적용합니다.
(5) 나사 가공시, 캔드 G76 나사사이클 방식을 적용합니다.
