마스터캠 캠 현장실무 기술교육 - 머시닝센터 기계가공용 MCT 회전 선형배열가공 실무 실습 (동일한 패턴 형상 가공)
1, 기술교육 문의
-. 전화 및 문자, 이메일, 댓글, 쪽지, 카카오톡으로 문의 바랍니다.
-. 010-2696-7013
-. toyskorea@naver.com
-. 카카오톡 아이디 : toyskorea
2, 작업공정

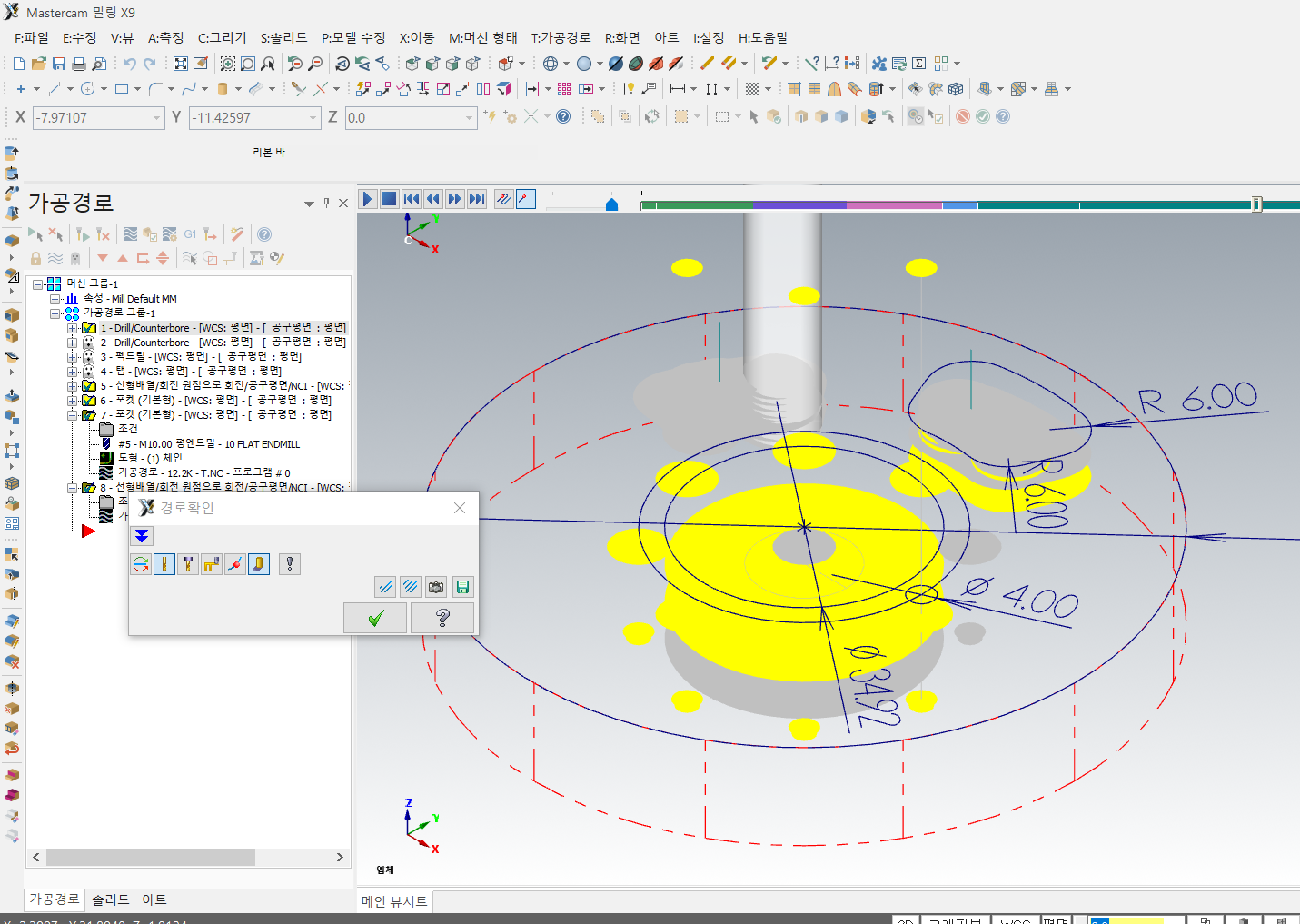

머시닝센터 기계가공용 형상 모델링 후, 캠 nc 툴패스를 생성합니다.
완성된 NC를 확인하고, 모의가공 시뮬레이션으로 검증하고 작업을 완료합니다.
3, 공구목록 및 절삭조건
T01 평엔드밀20파이 2날 이송속도80 주축회전수800
T02 센터드릴4파이 이송속도100 주축회전수1000
T03 드릴3.2파이 이송속도110 주축회전수1100
T04 탭드릴M4x0.75 이송속도150 주축회전수200
4, 특이사항
회전 선형배열가공을 활용하여, M4 탭드릴 8개소와 포켓형상의 일부분 6개소를 각각 패턴 가공합니다.

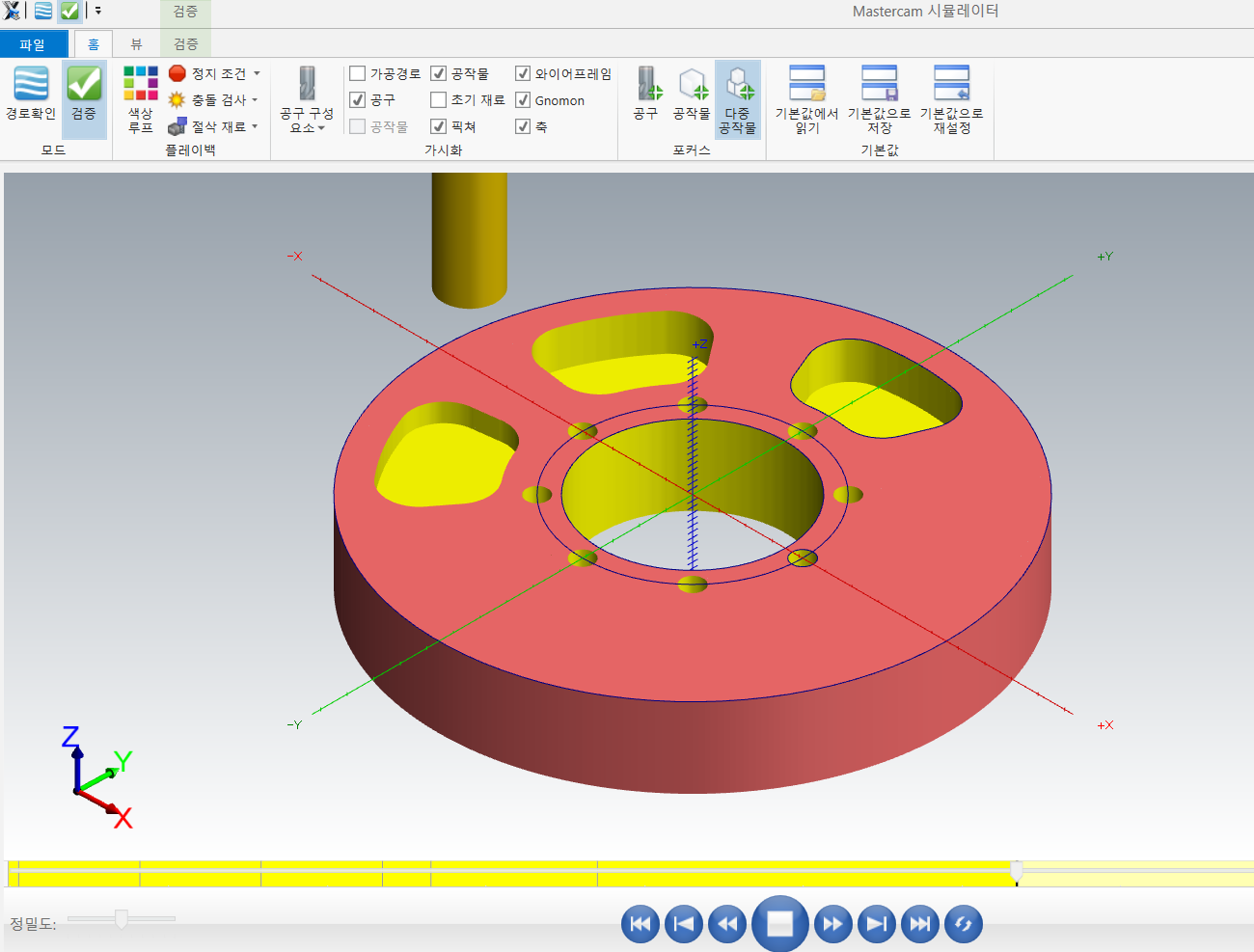

툴패스 생성 후, 모의가공 시뮬레이션으로 검증합니다.
완성된 NC 프로그램을, 에디터를 통해 수정/편집하여 가공에 적절하게 사용하여 작업을 완성합니다.
