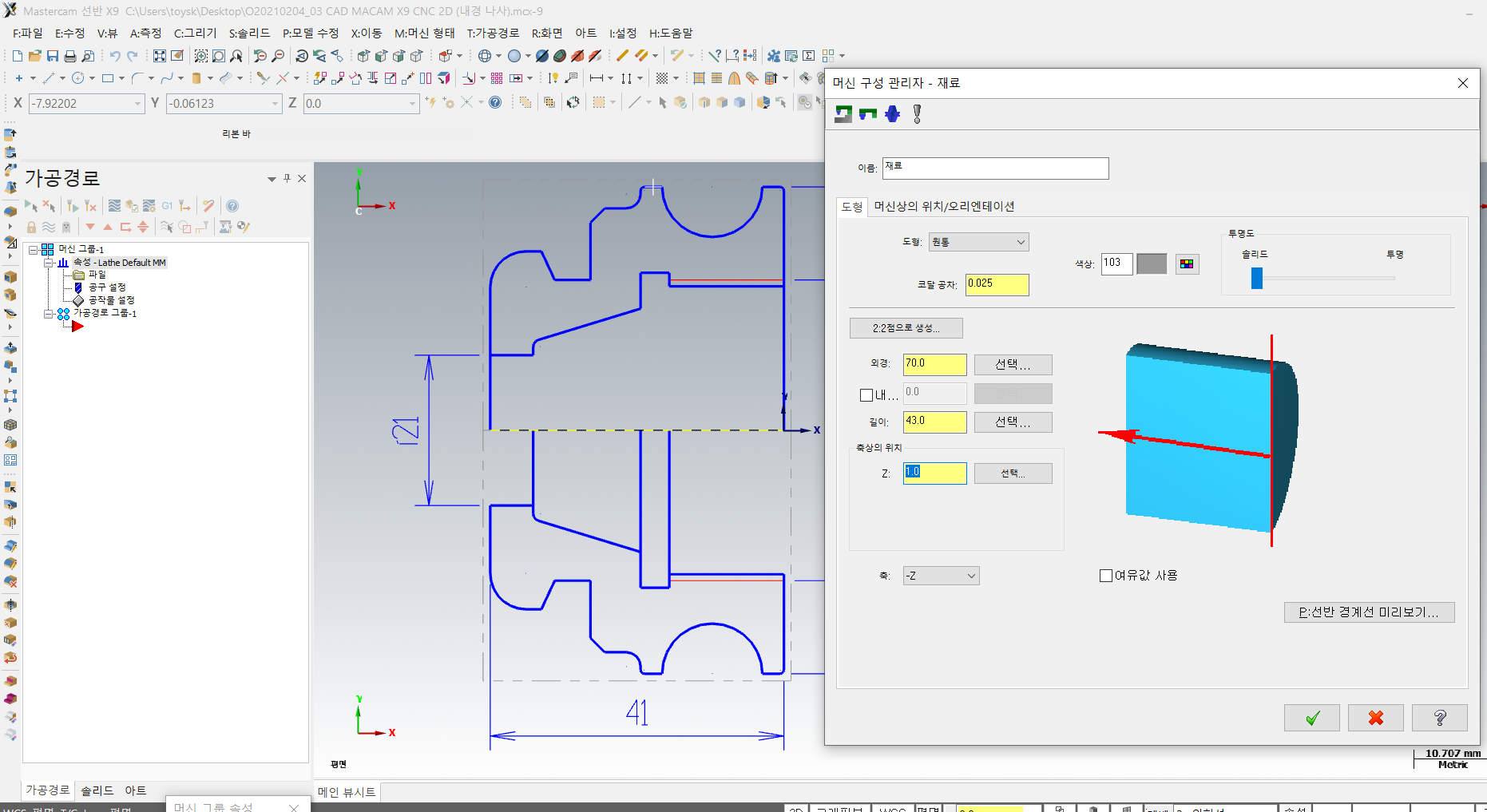

CNC선반 캠 모델링 및 NC 프로그램 툴패스 생성 모의가공 시뮬레이션 실무 실습 (기계 축부품 내경가공 - 단면 센터드릴 드릴 황삭 정삭 홈파기 나사가공) 오토캐드 마스터캠 활용
1, 작업공정
소재 표면의 단면 가공 후, 센터드릴, 드릴, 내경 황삭, 내경 정삭, 내경 홈파기, 내경 나사 작업순서로 진행합니다.
2, 공구목록 및 절삭조건
T0101 외경황삭바이트 F0.25 / S200 / S1800
T0707 센터드릴 F0.1 / S500
T0808 드릴 F0.05 / S500
T0909 내경황삭바이트 F0.3 / S200 / S1800
T1010 내경정삭바이트 F0.2 / S350 / S3000
T1111 내경홈바이트 F0.05 / S500
T1212 내경나사바이트 피치1.5 / S500
3, 특이사항
내경 황삭과 정삭 가공시, 내외경 복합사이클 G71 G70을 사용한 캔드방식으로 가공합니다.
내경 홈파기 가공시, 홈파기 복합사이클 G75를 사용한 캔드방식으로 가공합니다.
내경 황삭과 정삭시, 공구 복귀는 소재를 깊이보다 조금 더 들어가 미절삭 부분이 없도록 가공합니다.
센터드릴과 드릴, 홈파기 가공은 주축 일정회전 속도인 G97 방식으로 주축을 회전시킵니다.
내경 나사 가공시, G92인 박스방식으로 가공합니다.
