기계제도 - 암나사 제도방법 실무 실습 (동영상 - 머시닝센터 탭드릴 기계가공 동영상 확인 및 탭드릴 형상 확인 등)

기계제도 - 암나사 제도방법 실무 실습 (동영상 - 머시닝센터 탭드릴 기계가공 동영상 확인 및 탭드릴 형상 확인 등)

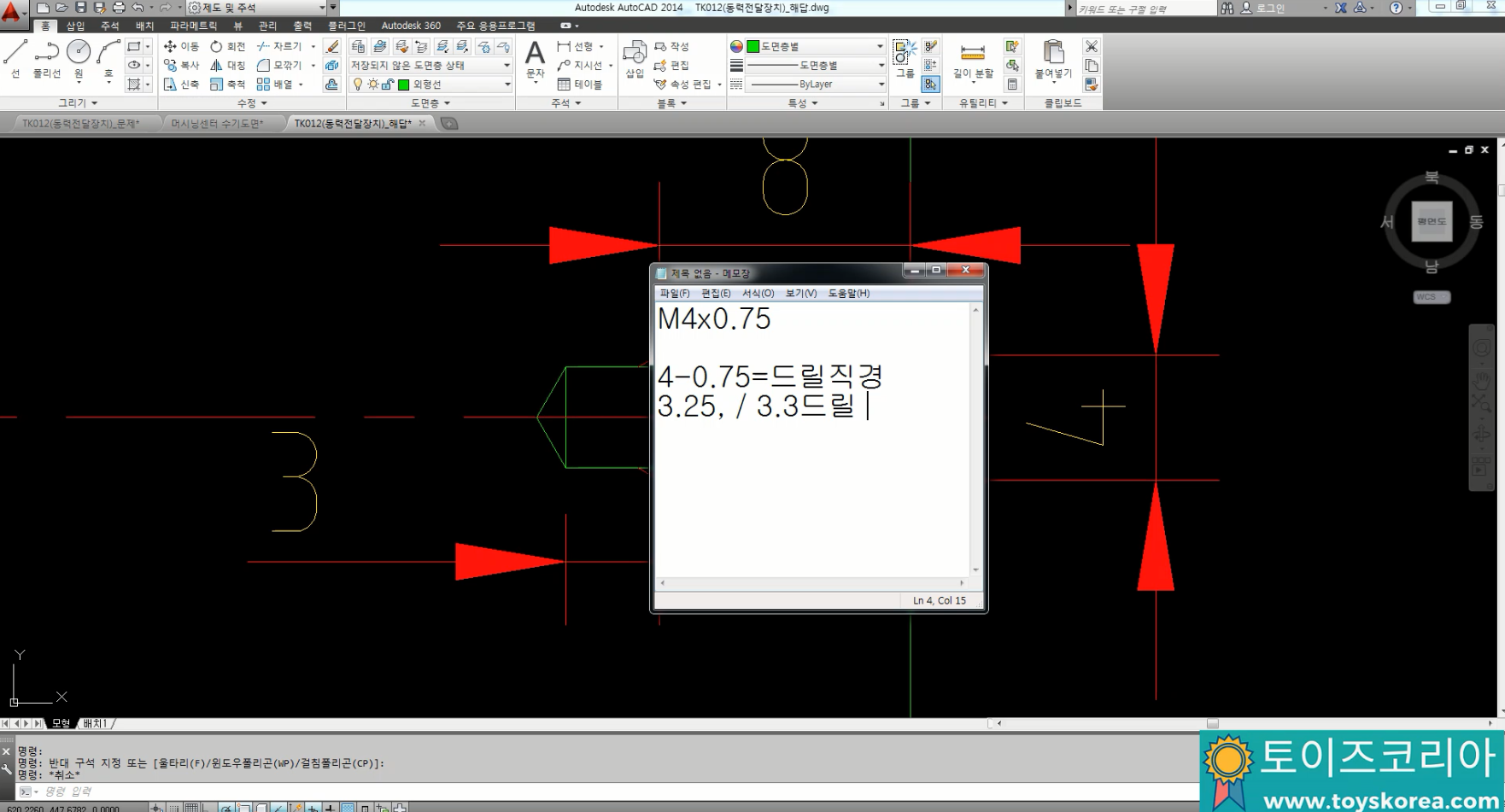

기계 조립도면에서, 암나사 부분을 확인하여 암나사(탭) 부분을 기계제도 형식에 맞게 그립니다.

암나사의 가공공정은 센터드릴로 드릴 구멍을 내기위한 펀칭 작업을 수행합니다.

이후, 드릴로 암나사 깊이 가공 후, 탭드릴로 암나사를 작업합니다.



기계제도상에서는, 완전나사부와 불완전나사부가 있으며, 골지름과 안지름으로 구분합니다.

골지름인 바깥쪽 부분은 가는실선으로, 안지름은 외형선(굵은실선)으로 구분합니다.



탭드릴은 드릴 깊이까지 가공이 불가능합니다. 하여 드릴 깊이가공시 필요한 암나사 깊이치수보다 더 깊게 3~5mm 더 깊이 드릴 가공을합니다.
