오토캐드 마스터캠 CNC선반 캠 모델링 및 NC 프로그래밍 실무 실습 (컴퓨터응용선반기능사 컴퓨터응용가공산업기사 기계가공기능장 직업훈련교사 자격증 대비 가능) 기술교육 - 과외가능
1, 작업공정
CNC선반 축 부품을, 오토캐드로 캠 모델링을 완성합니다.

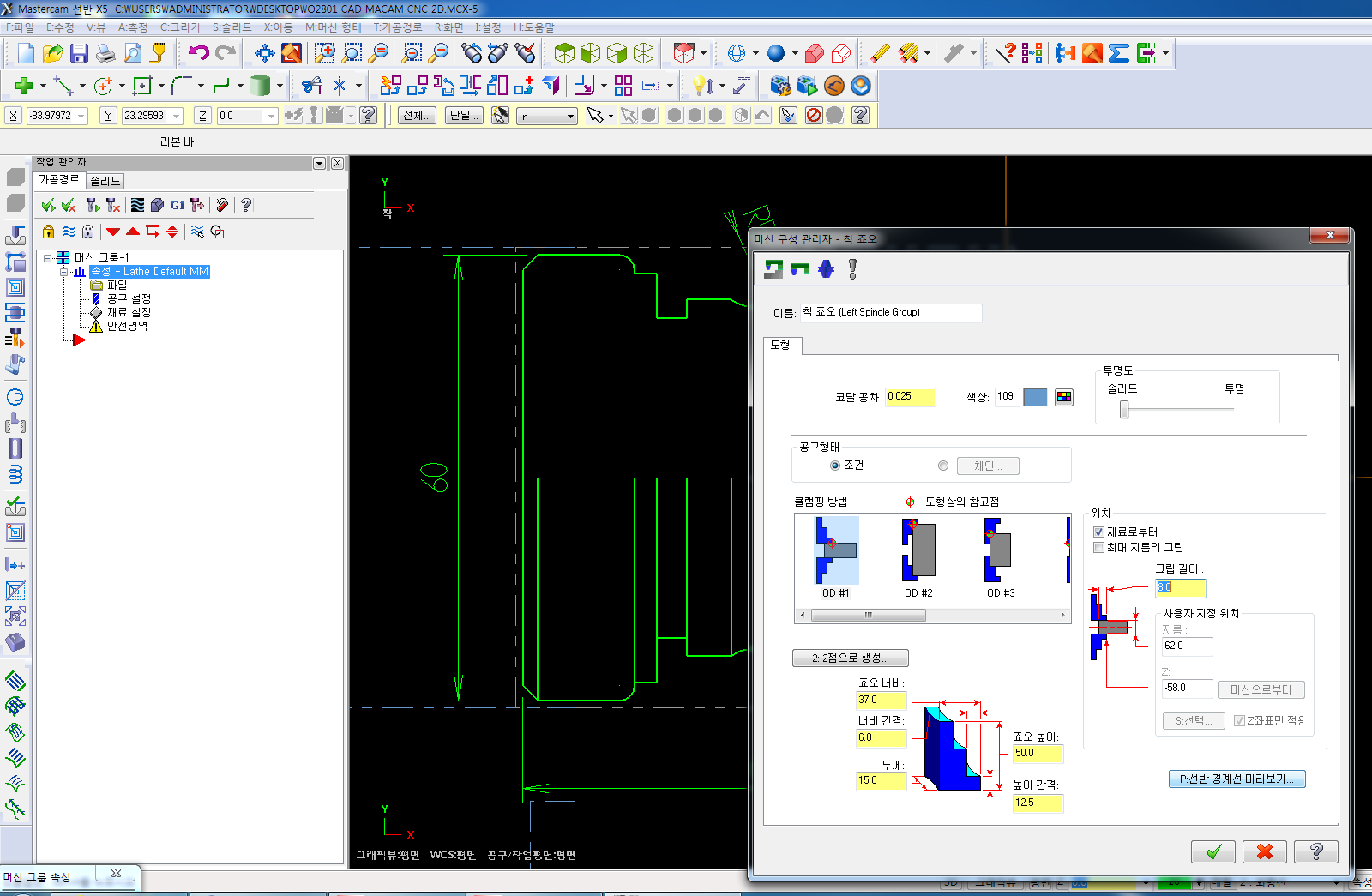

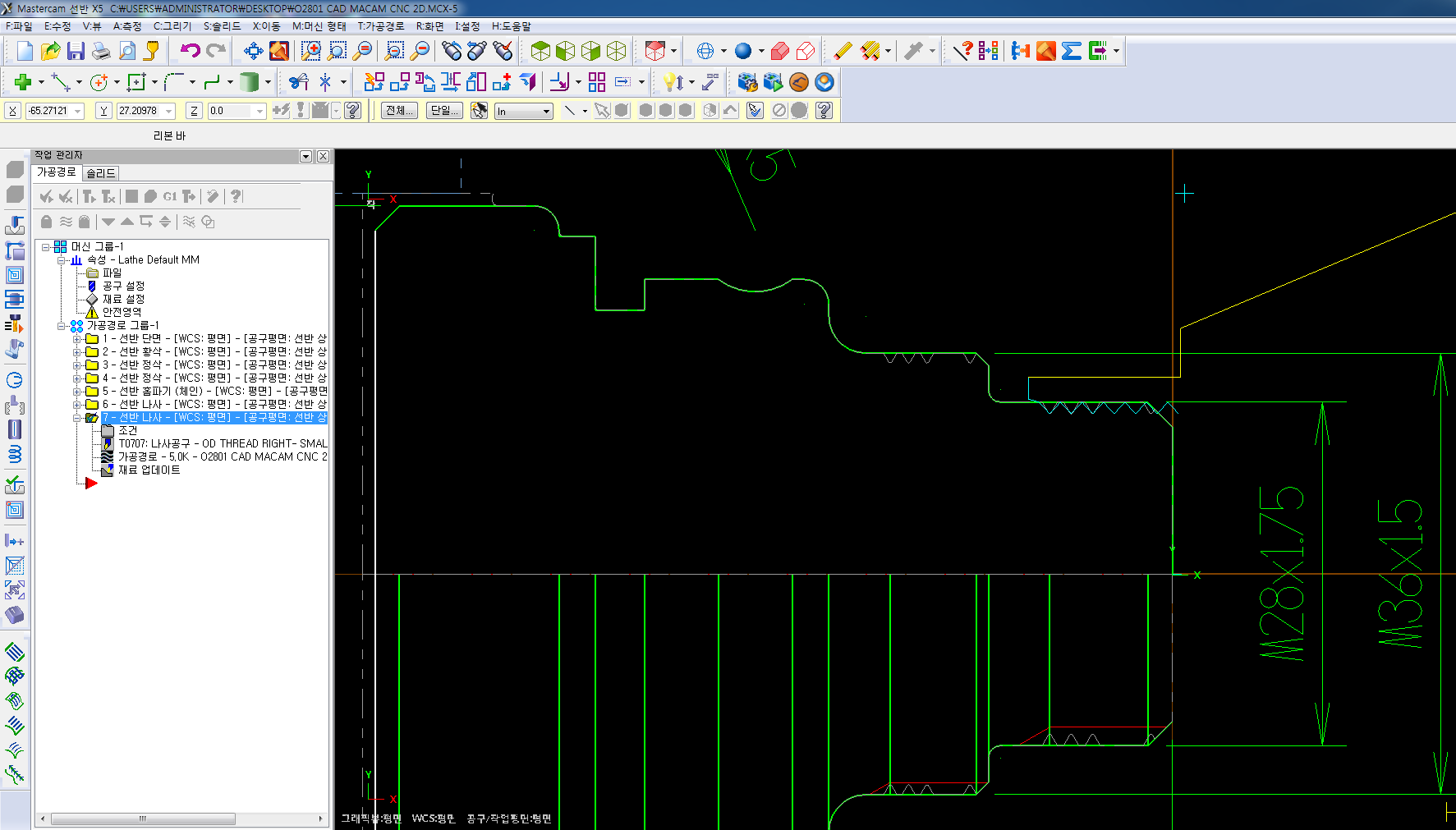

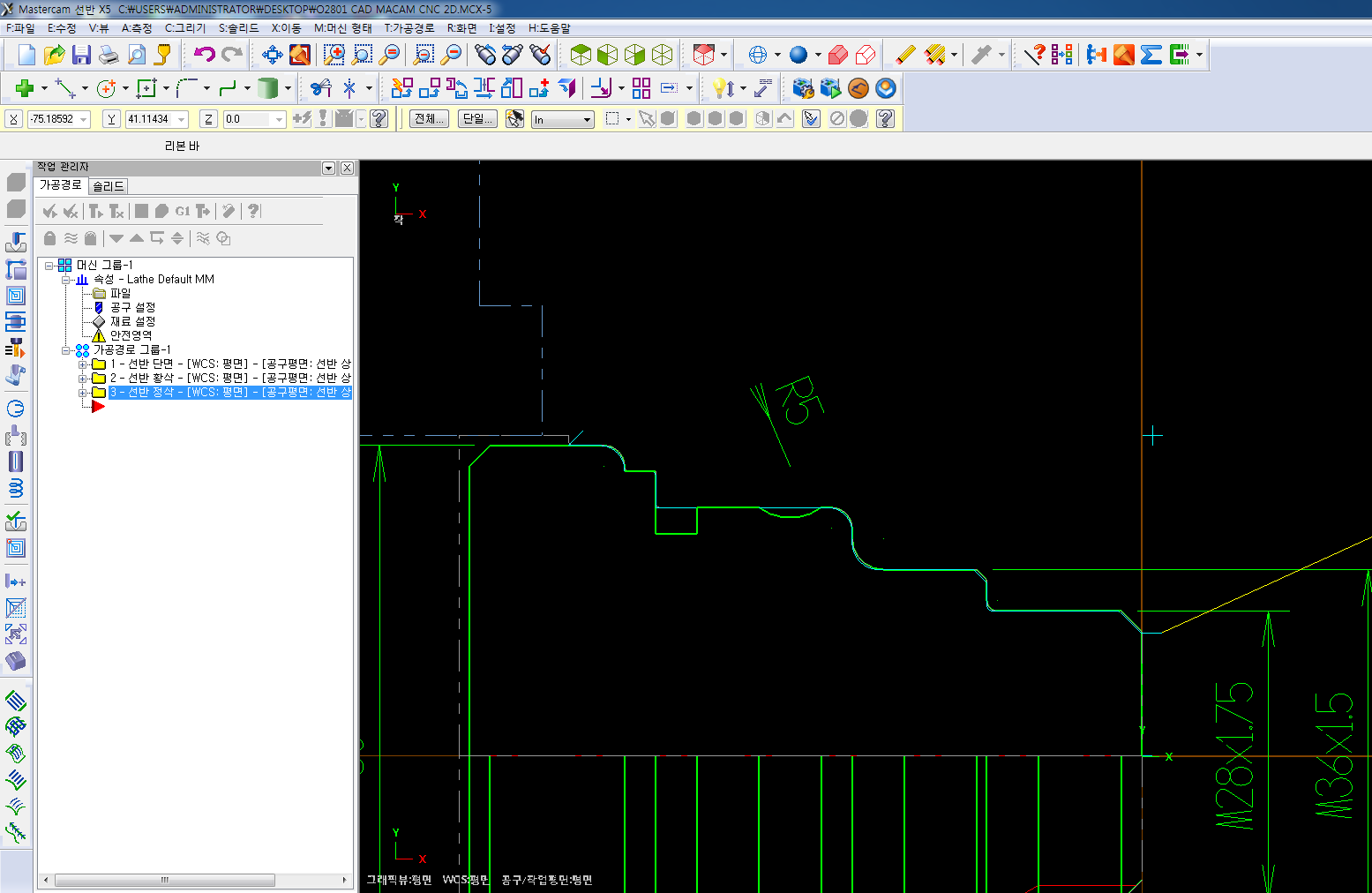

마스터캠에서 캐드 캠 모델링 파일을 오픈하여, 재료설정 및 척/죠우 등의 기계설정 후, 공정에 알맞게 공구선정과 절삭조건으로 툴패스를 생성합니다.
완성된 툴패스에서 NC 프로그램을 생성하여 작업을 완료합니다.

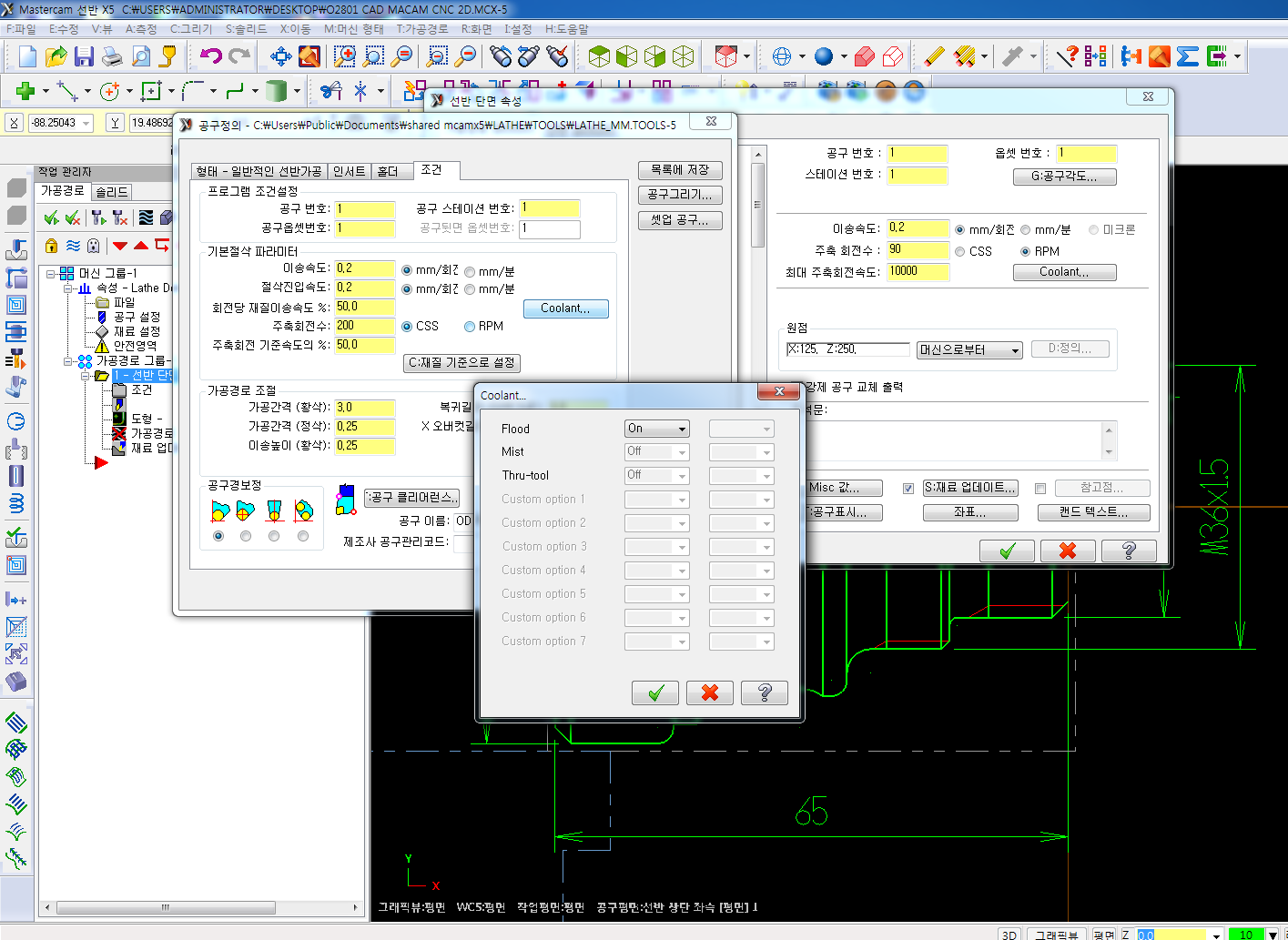

2, 공구목록 및 절삭조건
T0101 외경 및 단면 황삭바이트 F0.2 / S200 / S1800
T0303 외경 정삭바이트 F0.1 / S350 / S3000
T0505 외경 홈바이트 F0.1 / S500

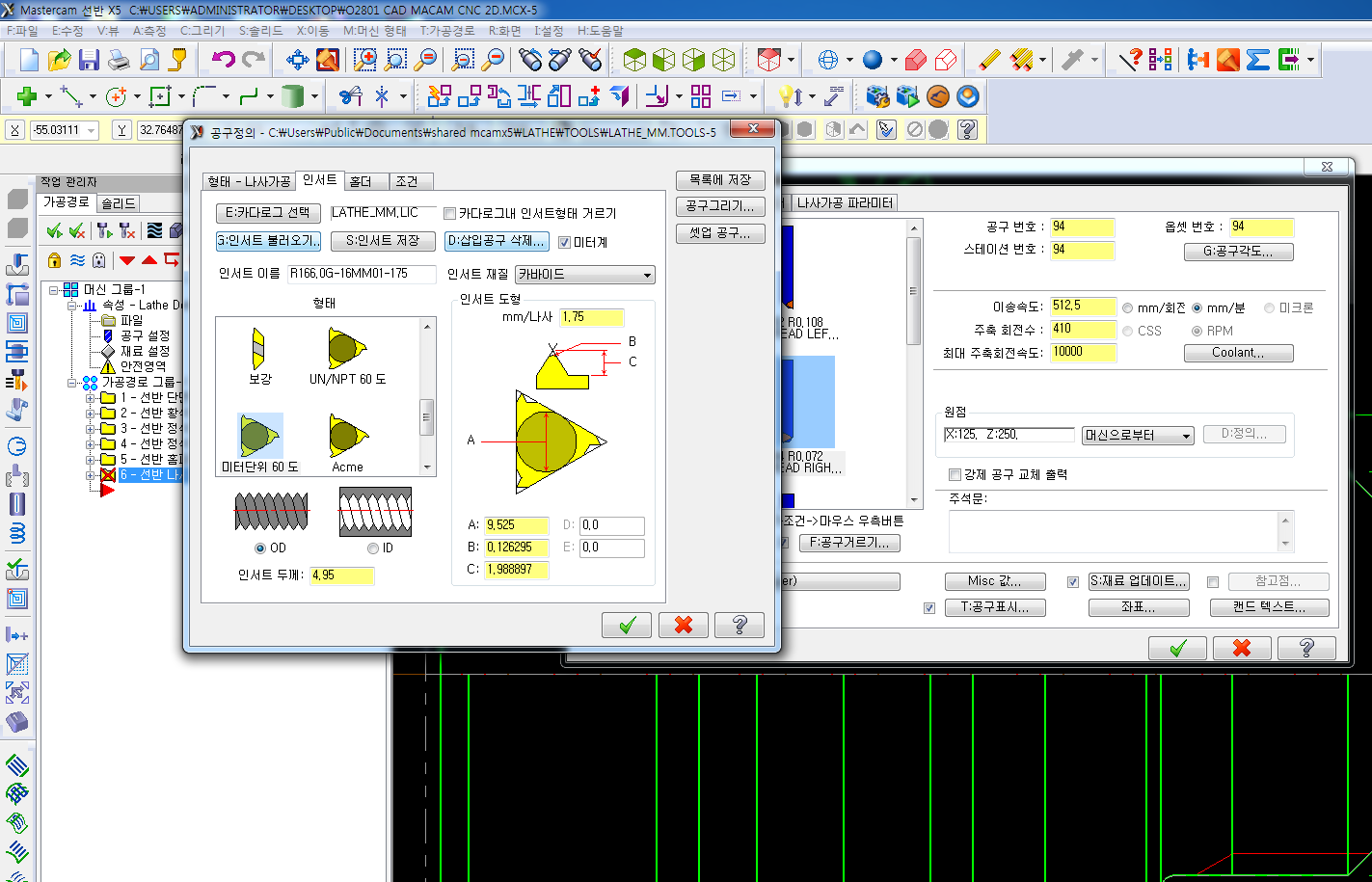

T0707 외경 나사바이트 F0.1 / S500
3, 기타
외경 홈 및 나사가공의 경우, G97인 RPM 방식으로 주축을 회전하여 절삭 저항을 일정하게 유지하면서 가공합니다.

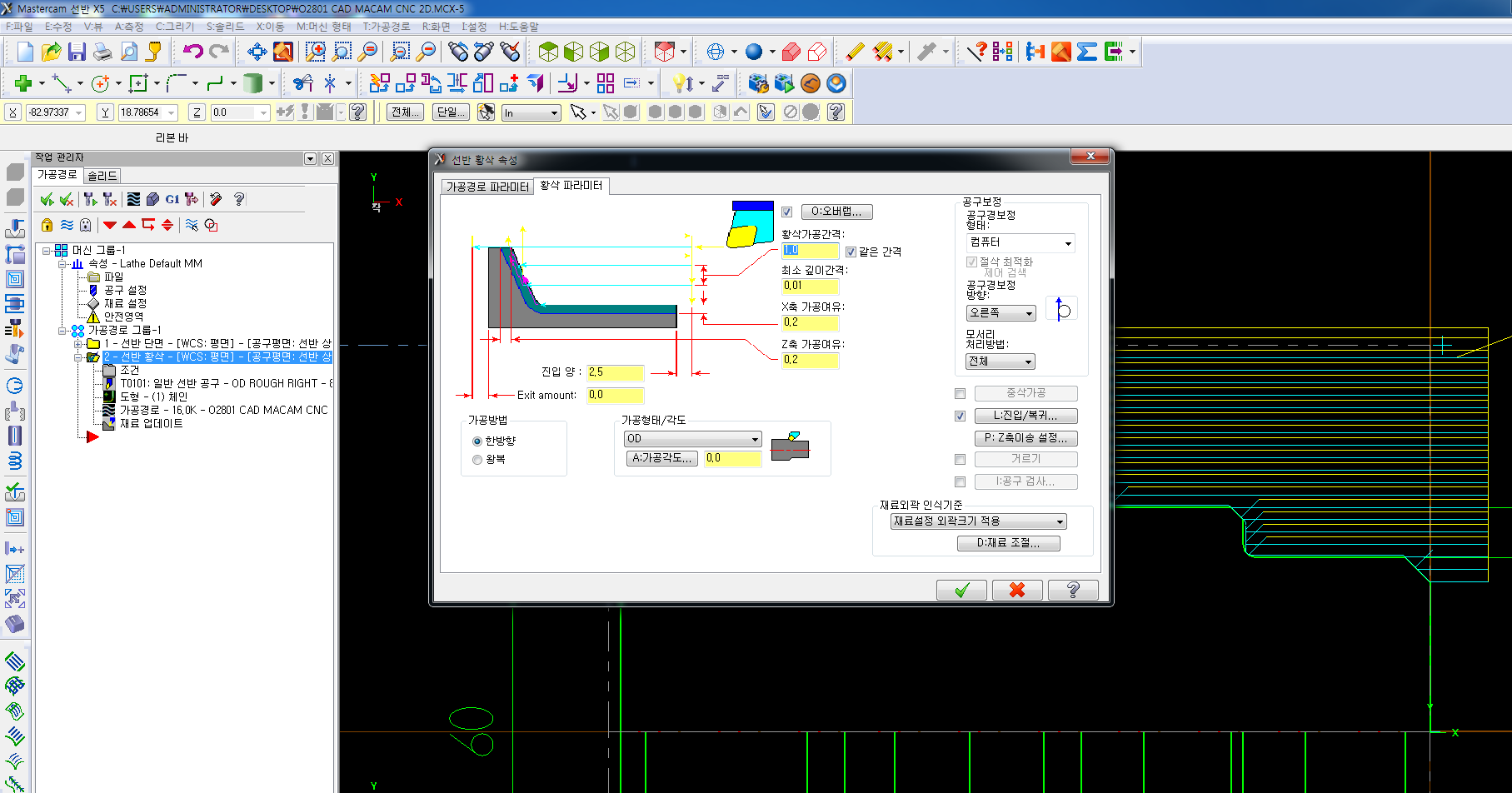

단면과 황삭, 정삭은 컴퓨터 방식으로 보정등을 G코드의 좌표상에 포함하여 NC를 생성합니다.

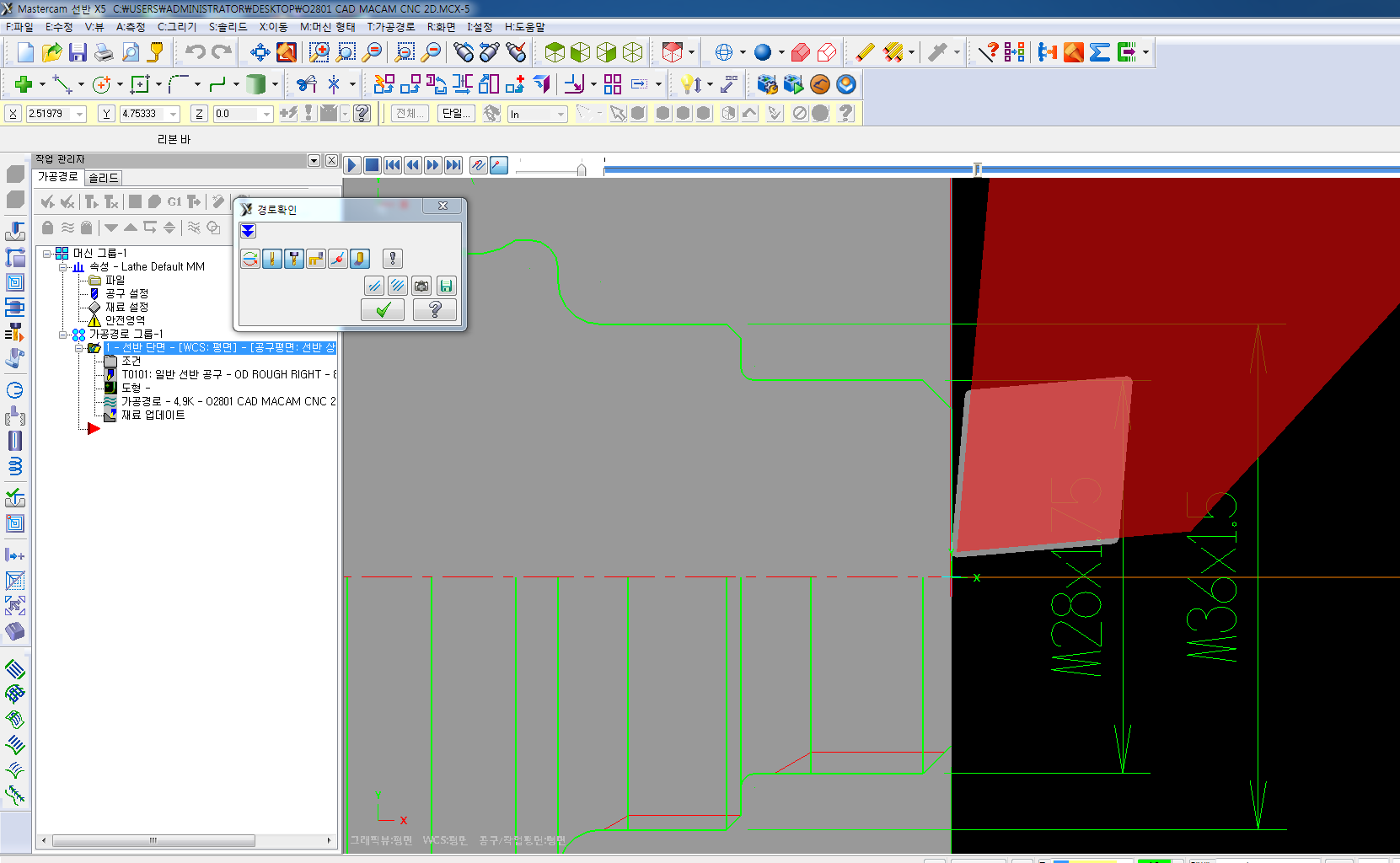

척 죠우의 형상을 포함하여 툴패스를 생성하는 것이 공구 충돌 등을 예방할 수 있습니다.

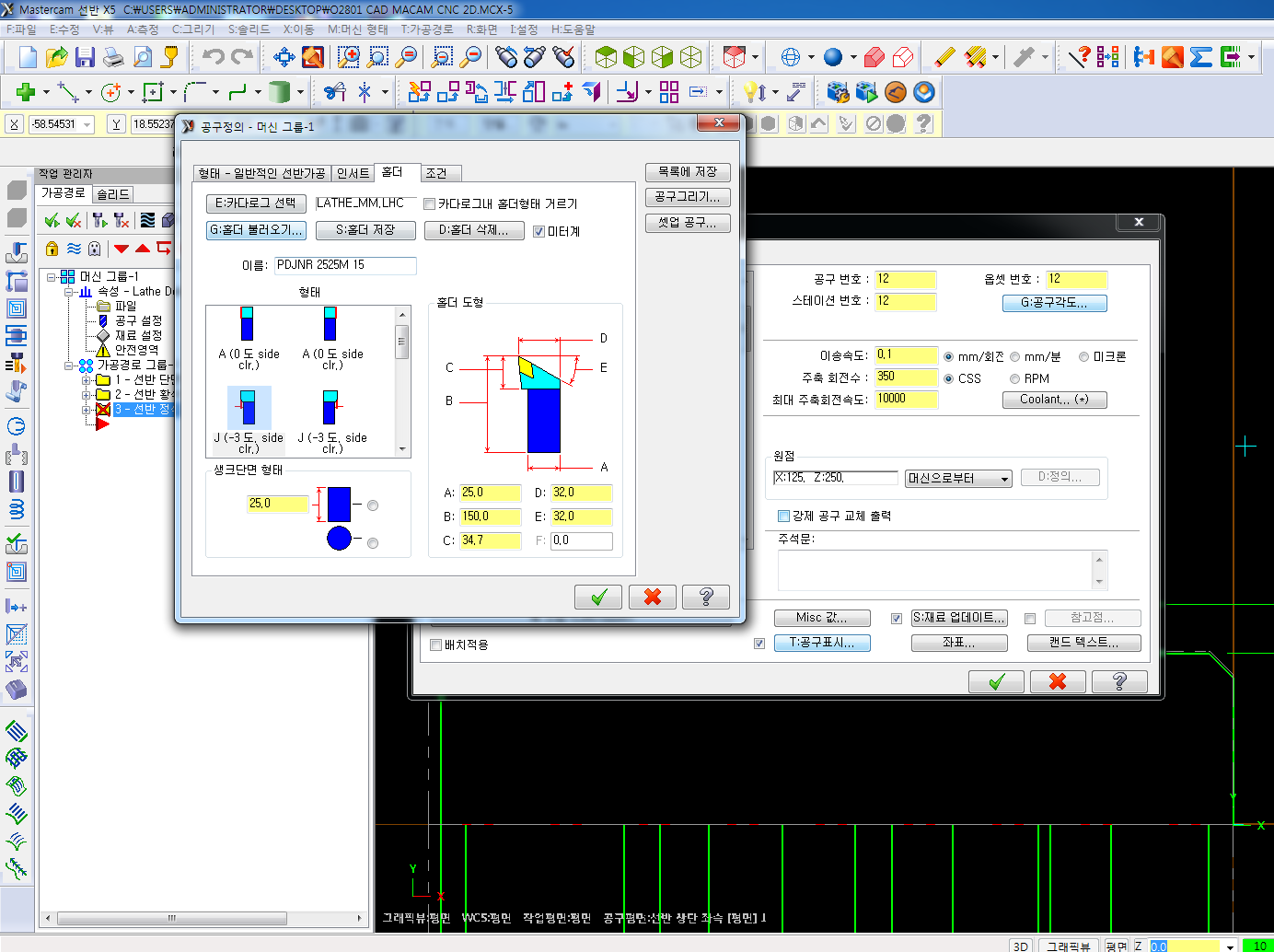

공구별 홀더와 인서트 등을 적절한 공구를 사용하도록 합니다.
