마스터캠 머시닝센터 MCT 캠 2D 모델링 및 NC 프로그래밍 (황삭 정삭 드릴 리머 표면 선형배열 기계가공 - 컴퓨터응용밀링기능사 컴퓨터응용가공산업기사 기계가공기능장) 기술교육
1, 작업공정
(1) 센터드릴 가공
(2) 드릴 관통 가공
(3) 윤곽 황삭가공
(4) 포켓 황삭가공
(5) 포켓 관통 황삭가공
(6) 윤곽 정삭가공
(7) 포켓 정삭가공
(8) 포켓 관통 정삭가공
(9) 표면 가공 (페이싱)
(10) 리머 가공
(11) 모따기 가공
(12) 탭드릴 가공

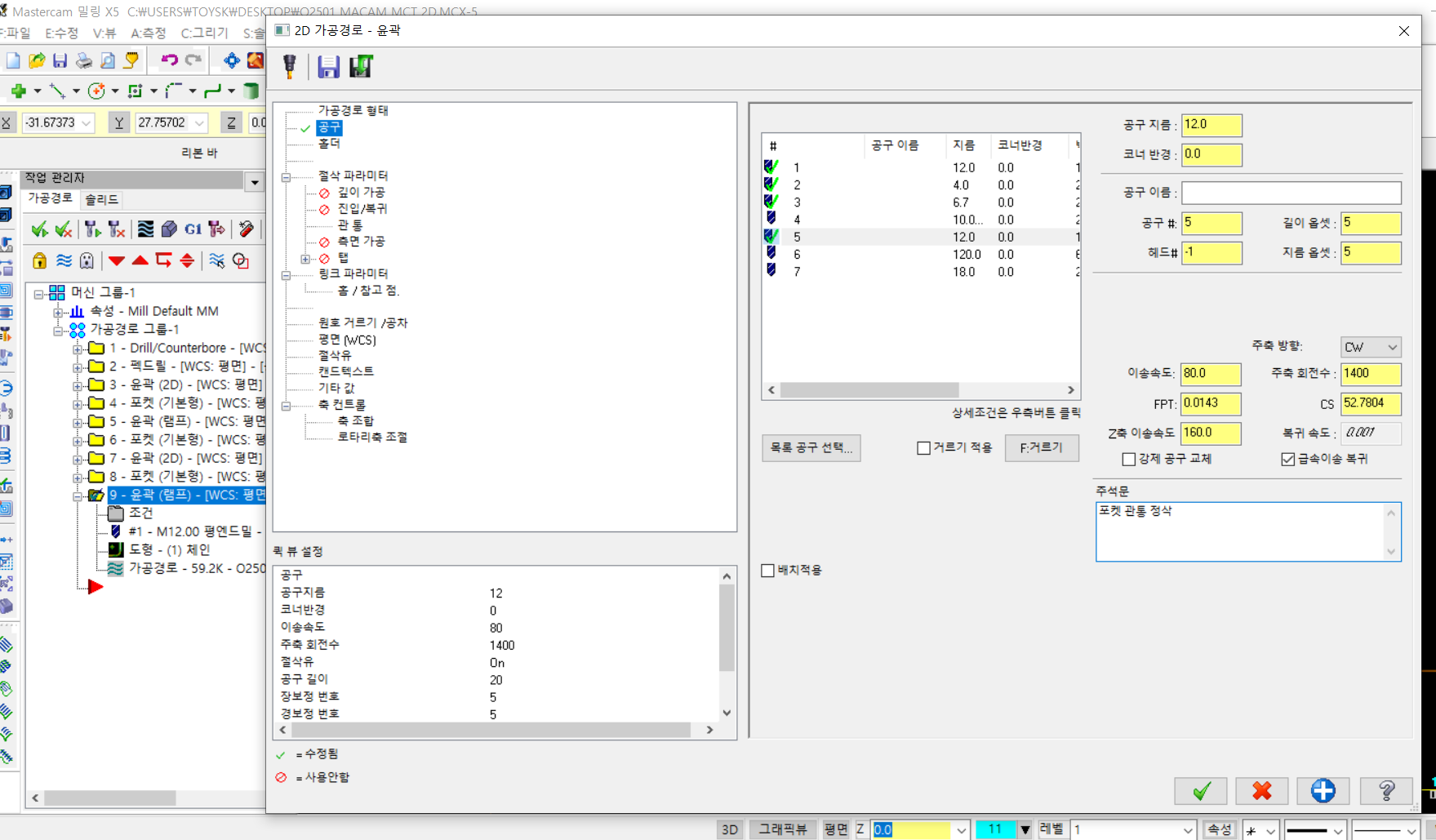

2, 공구목록 및 절삭조건
T01 FEM12 B2 / F100 / F200 / S1000
T02 CDR4 / F100 / S1000
T03 DR6.7 / F100 / S1000
T04 TAP M10x1.25 / F250 / S200
T05 FEM12 B4 / F80 / F160 / S1400
T06 FM120 B6 / F70 / F140 / S700
T07 RM B8 / F150 / S150
T08 NC6 B2 / F100 / F200 / S2000
3, 기타
소재 사이즈는 80 x 79 x 26t (가공전) 입니다.
황삭 가공시, 정삭 가공여유는 0.2mm 측벽과 바닥면에 남깁니다.
리머 가공시, 가겅여유는 0.2mm 측벽에 남깁니다. (리머 가공은, 리머 전용공구에 H7 등의 완성공차가 적용되어 있습니다.)
평엔드밀의 관통(깊은) 가공시 가공저항을 줄이는 램프방식 헬리컬로 진입가공합니다.
작업량과 바이스갯수에 따라, 선형배열과 G54 / G55 / G56 등의 공작물 좌표를 추가적용하여 가공합니다.
기계가공 작업전에, 작업공정 수립 및 공구목록을 설정하여 머시닝센터에 선행 셋팅하는 것이 가공시간을 단축하는 방법이며 중요합니다.
