마스터캠 머시닝센터 MCT 2D 캠 모델링 및 NC 프로그래밍 실무 실습 (컴퓨터응용밀링기능사 가공산업기사 기계가공기능장 및 직업훈련교사 대기 가능) 표면 윤곽 포켓 드릴 모따기 등등 기술 실무교육
1, 작업공정

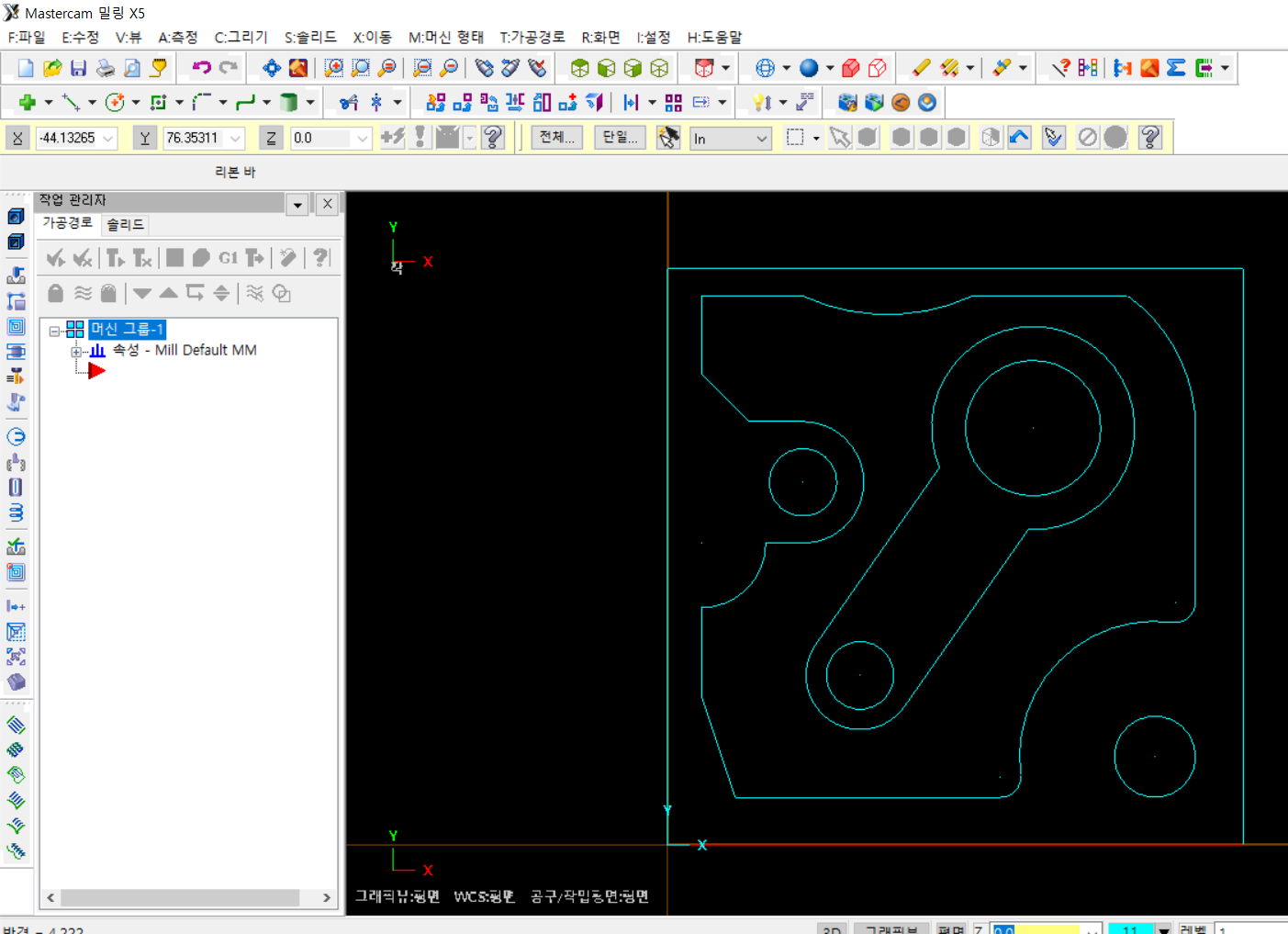

머시닝센터 기계가공용 2D 캠 모델링 형상을 완료합니다.

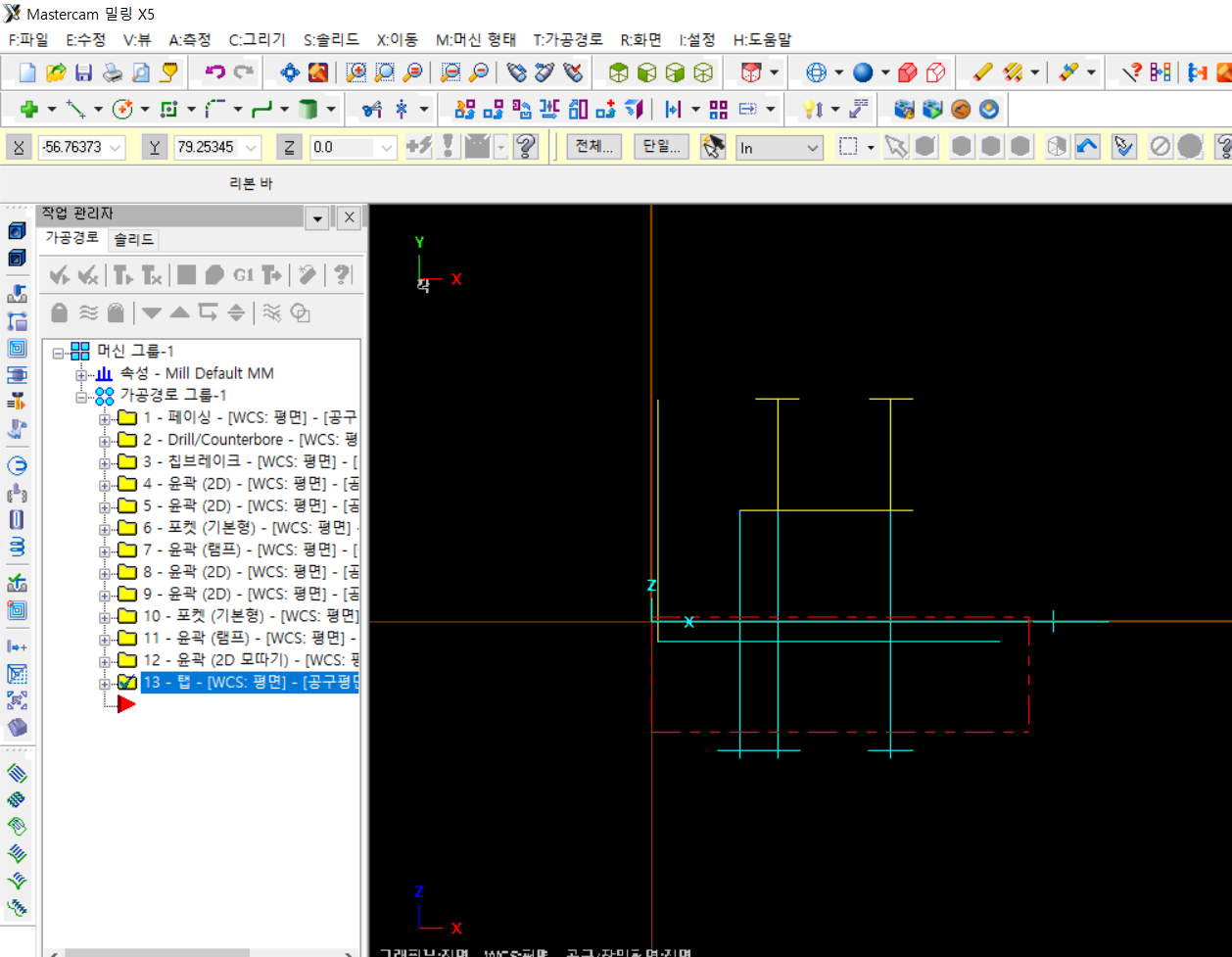

툴패스, 표면가공 및 윤곽 황삭과 정삭, 포켓 황삭과 정삭, 윤곽 관통, 모따기, 센터드릴 및 드릴, 탭 가공을 수행합니다.

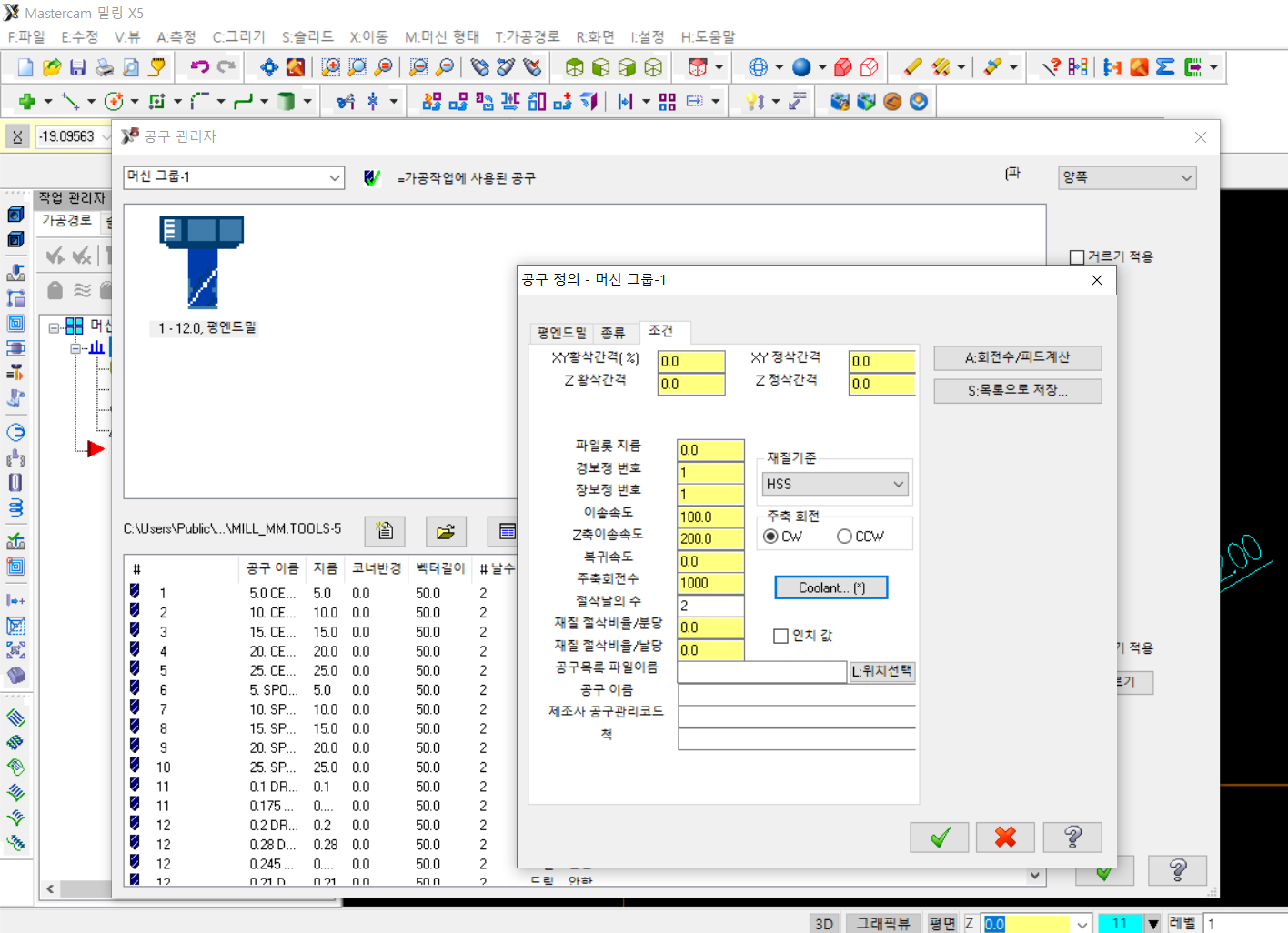

2, 공구목록 및 절삭조건
T01 FEM12 B2 / F100 / F200 / S1000
T02 CDR4 / F100 / S1000
T03 DR8.5 / F90 / S900
T04 TAP M10x1.5 / F300 / S200
T05 FEM12 B4 / F80 / F160 / S1400
T06 FM120 B6 / F70 / F140 / S700
T07 NCD6 / F120 / F240 / S1400
3, 기타

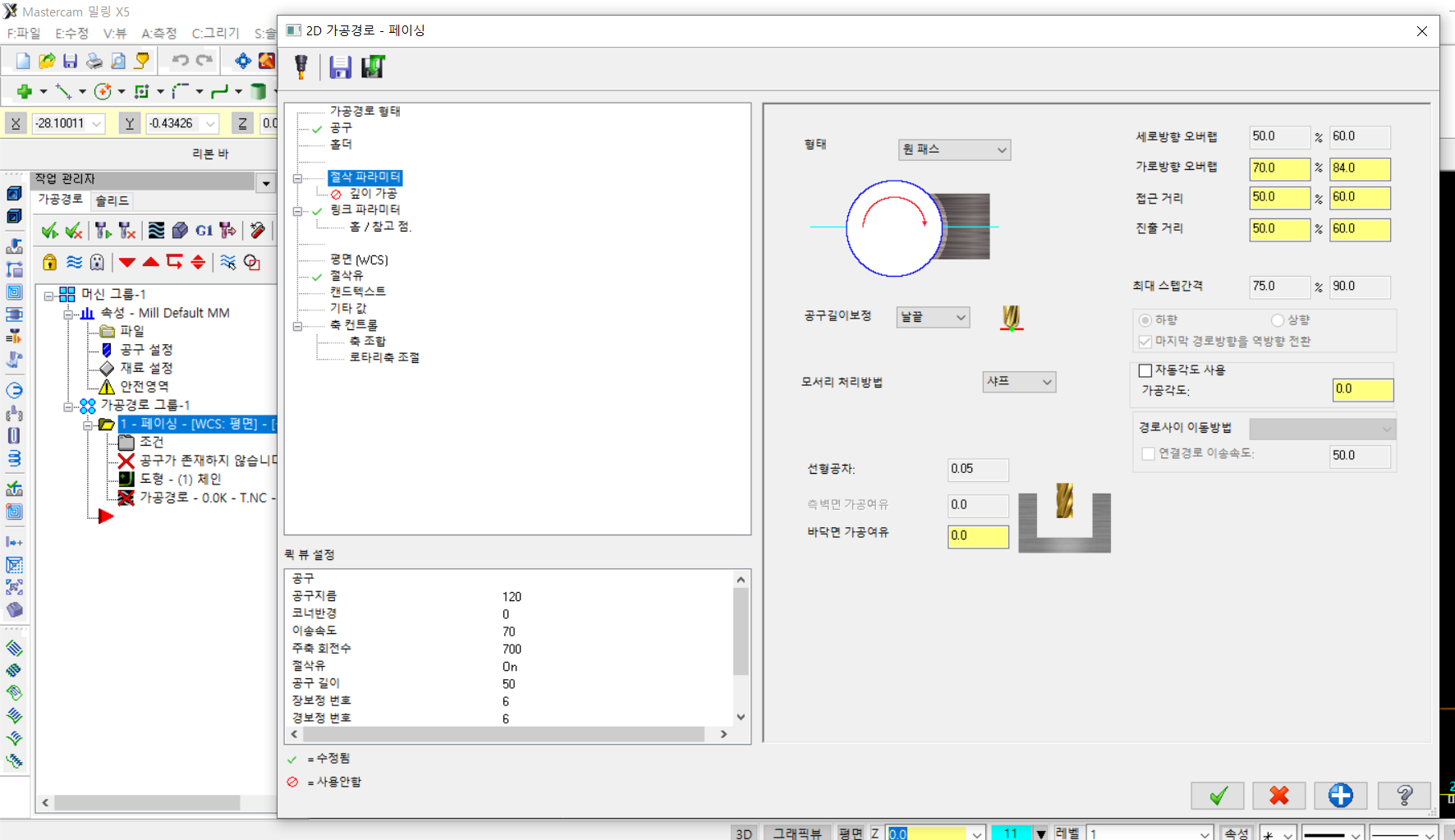

표면 가공시, 페이스밀(플레인커터 = 페이스커터)는 원패스 방식으로 소재의 표면을 가공합니다.
드릴 가공시, 센터 드릴 작업 후, 드릴 그리고 탭드릴 가공을 수행합니다.

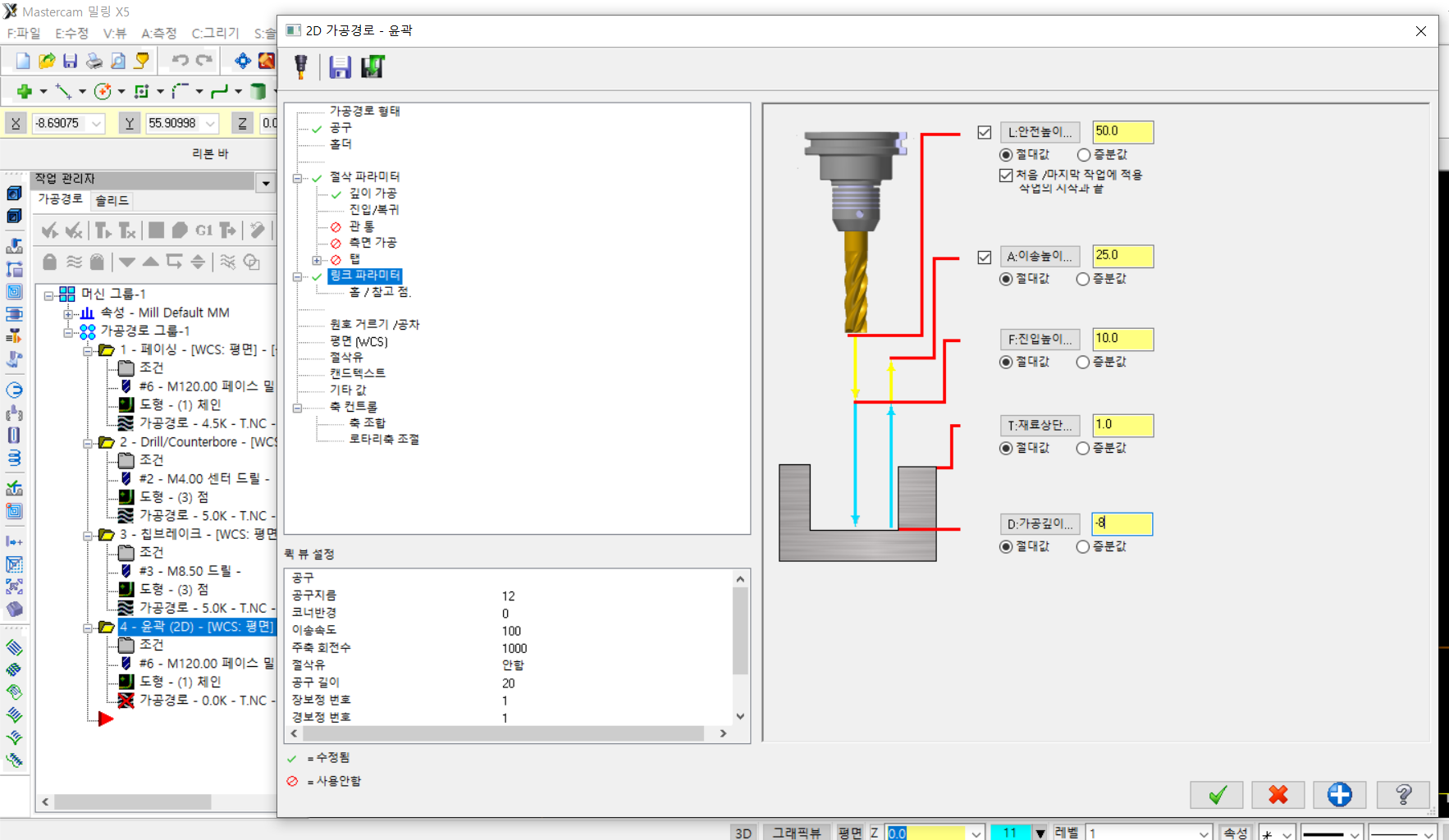

평엔드밀 윤곽 황삭과 정삭 가공시, 완성된 공정에 필요한 체일을 추가하여 툴패스를 생성합니다.

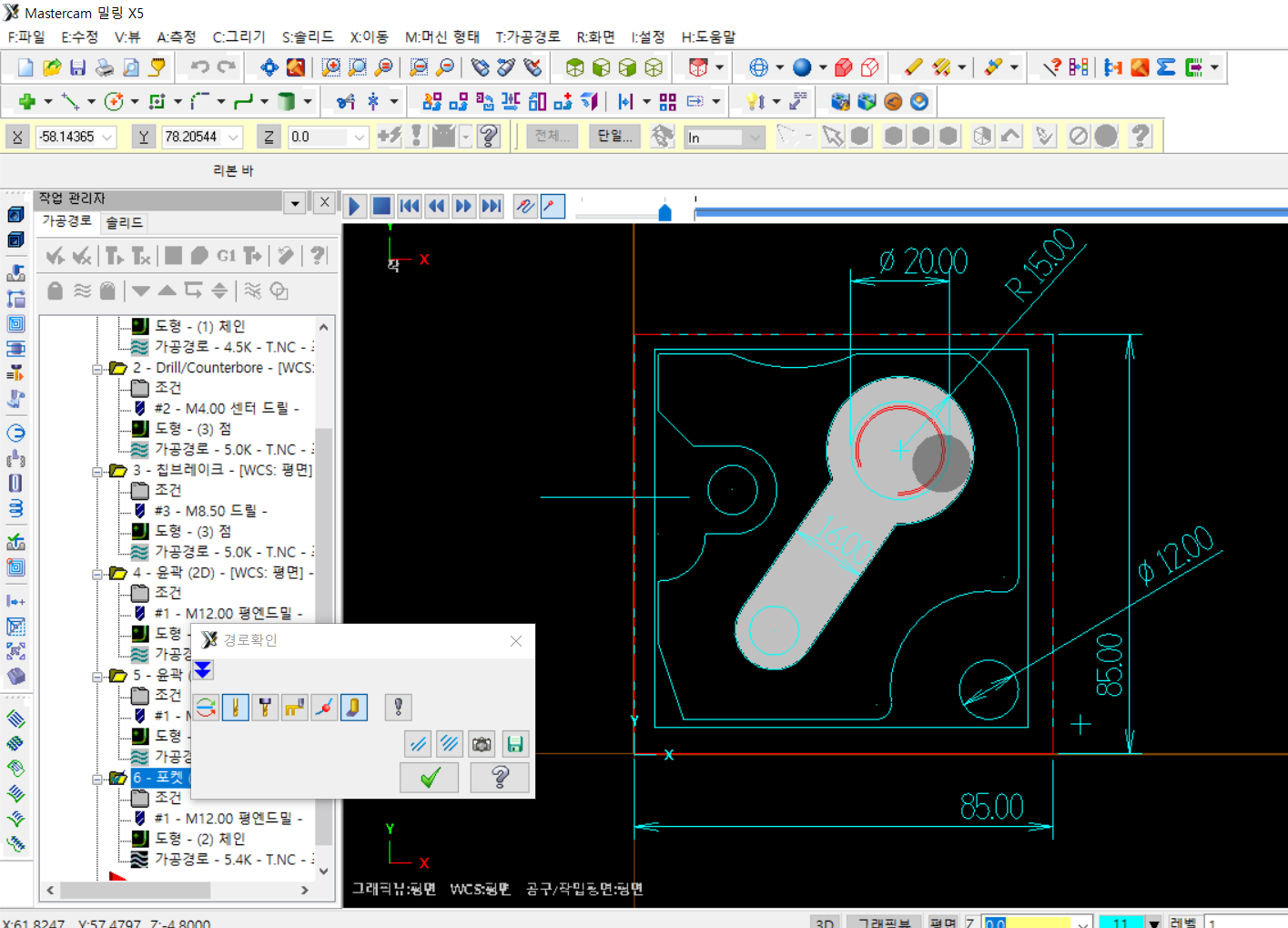

평엔드밀 포켓 황삭과 정삭 가공도 상기와 동일합니다.

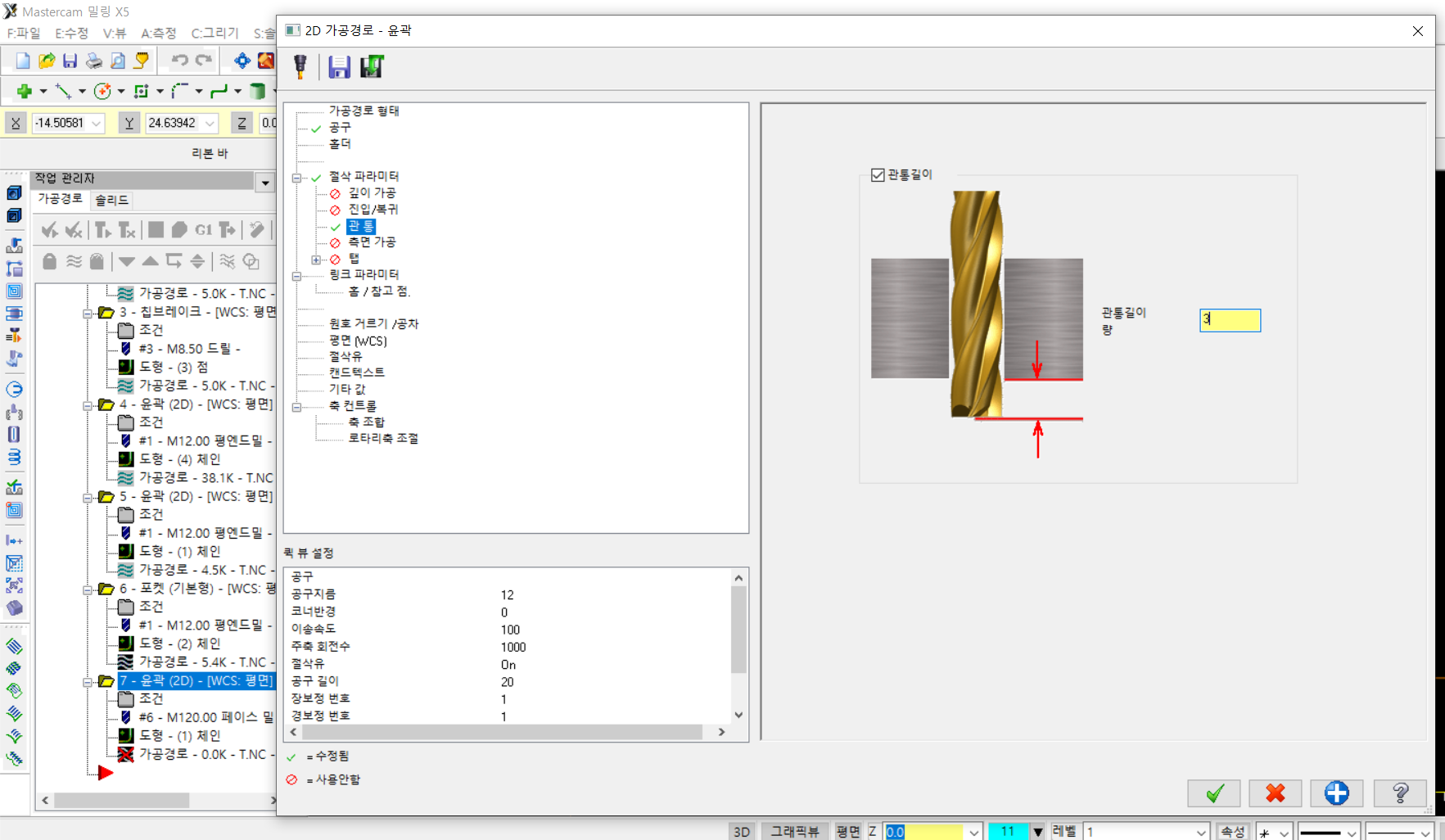

지름20 구멍 관통 가공시, 윤곽의 램프 기능인 헬리컬 방식으로 진입 및 절삭을 수행하여 절삭저항을 줄여 가공합니다.
NC드릴을 사용하여, 윤곽의 모따기 가공을 수행합니다.

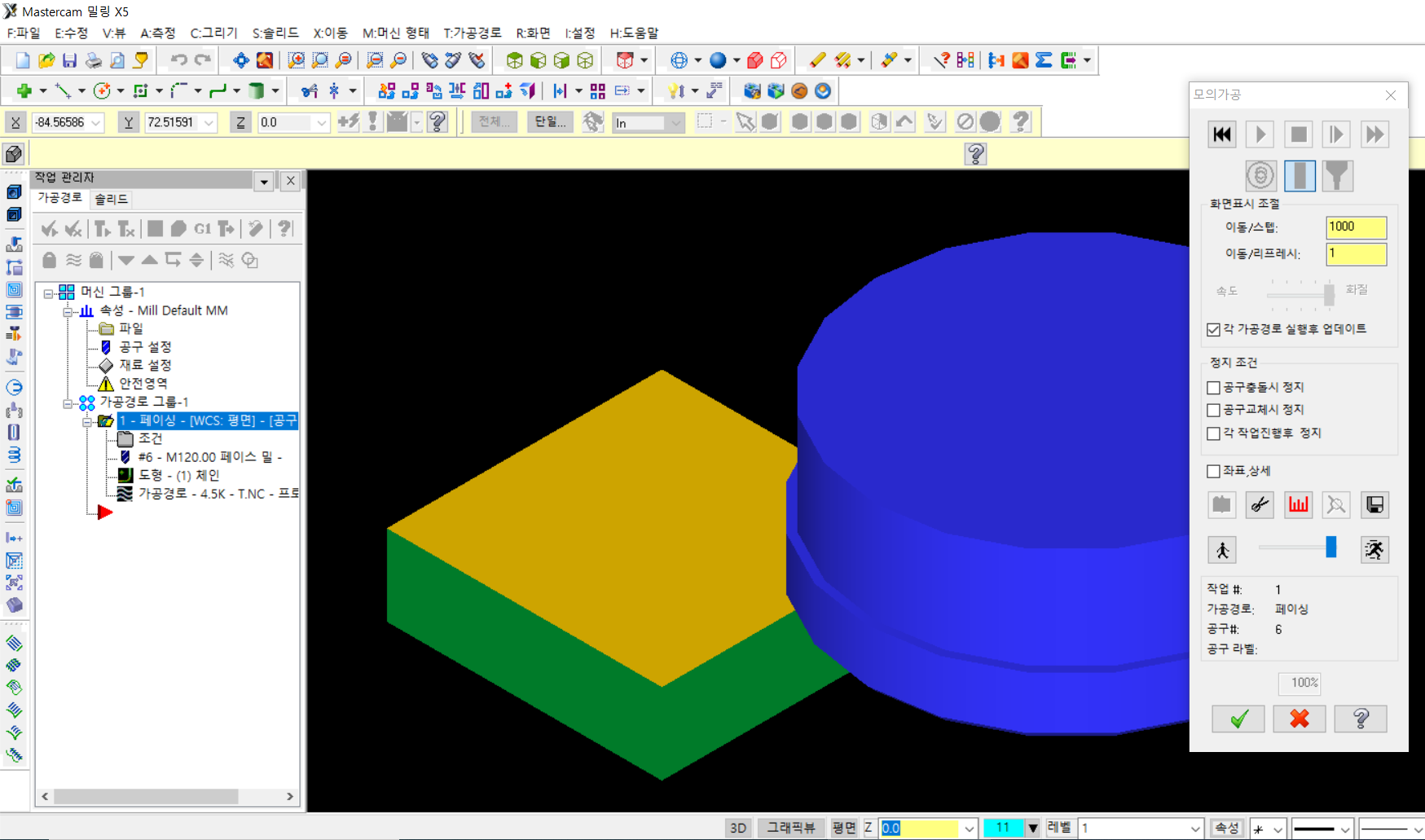

이후 공정의 불량이나 특이사항은, 마스터캠의 모의가공과 시뮬레이션 기능으로 확인 및 검증하여 가공을 수행합니다.
