2, 작업순서

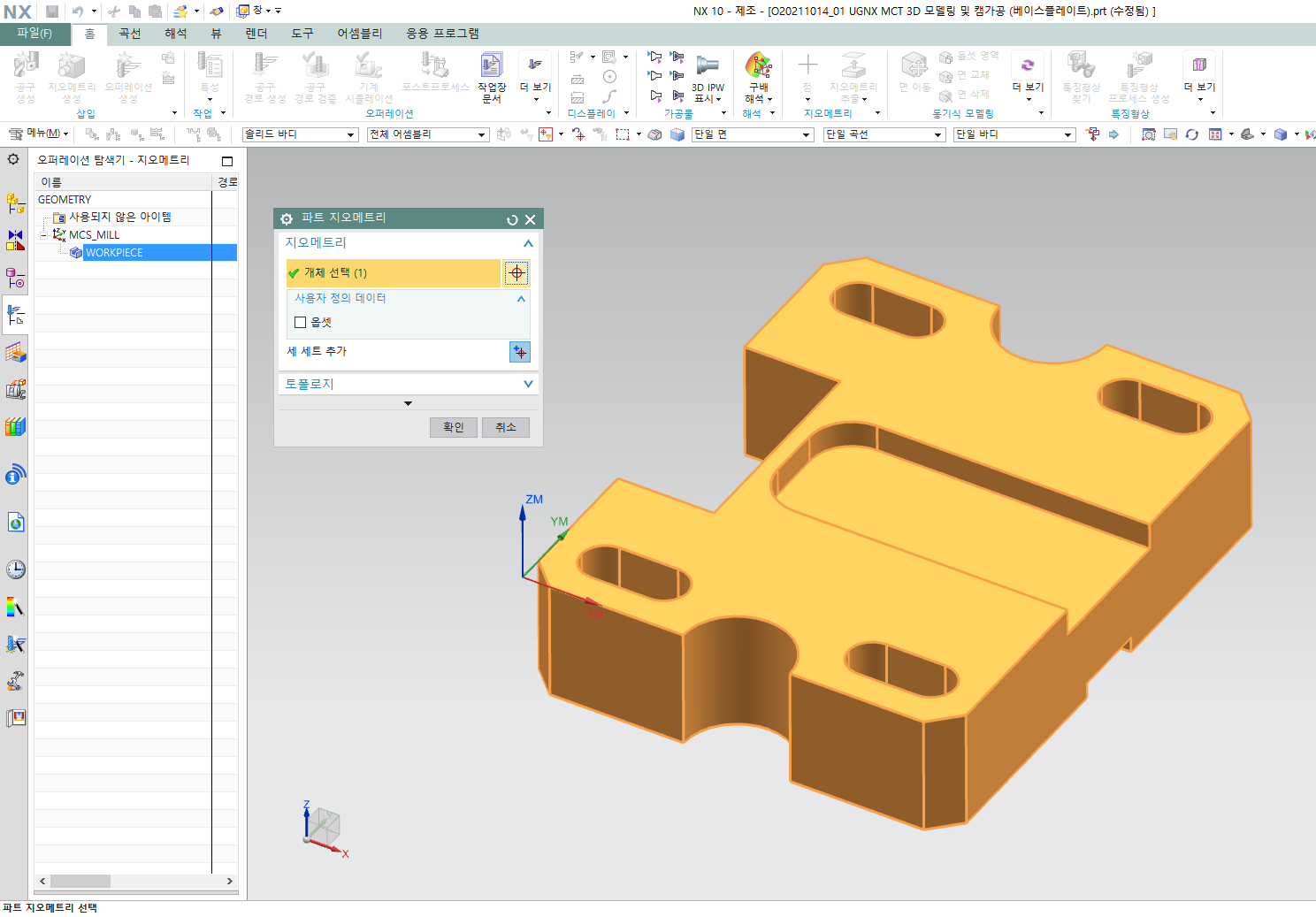

(1) UG NX 활용 머시닝센터 3차원 모델링 작업

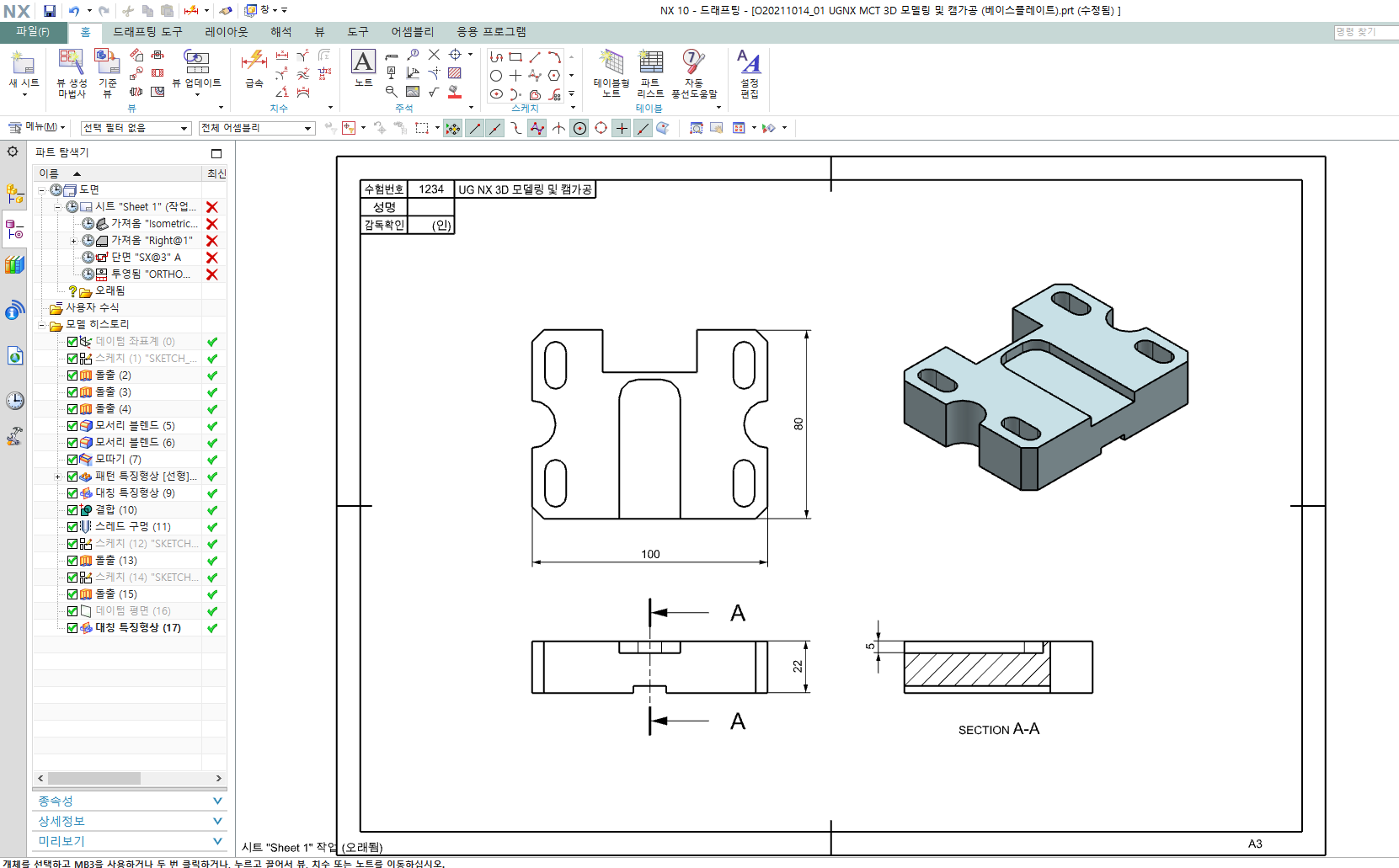

(2) UG NX 활용 3차원 모델링 도면 드래프팅 작업
(3) UG NX 활용 툴패스(가공경로) NC 캠가공 프로그래밍 작업

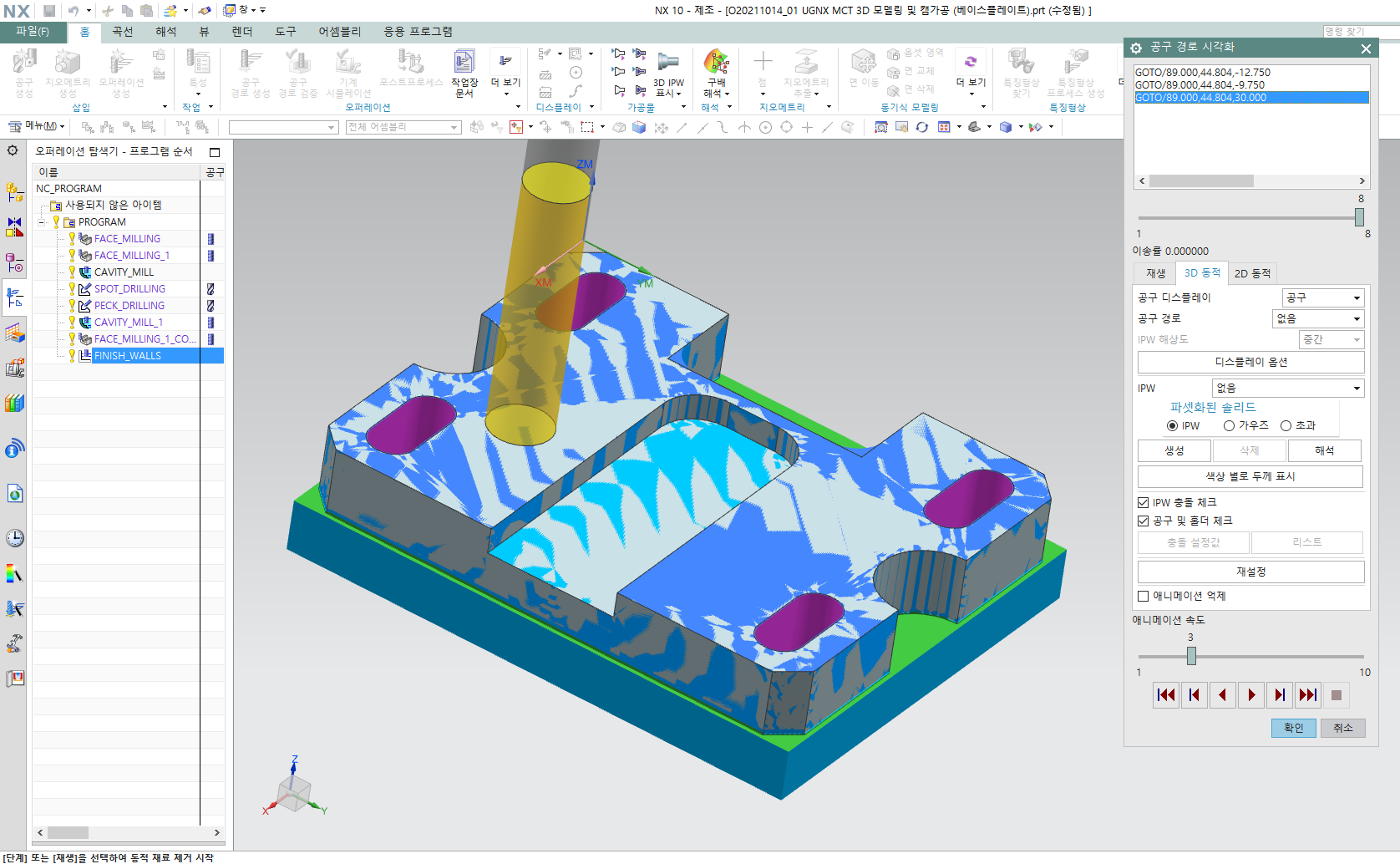

(4) UG NX 활용 모의 가공경로 검증 작업
(5) NC 데이터 확인 및 수정, 편집 작업
3, 작업공정

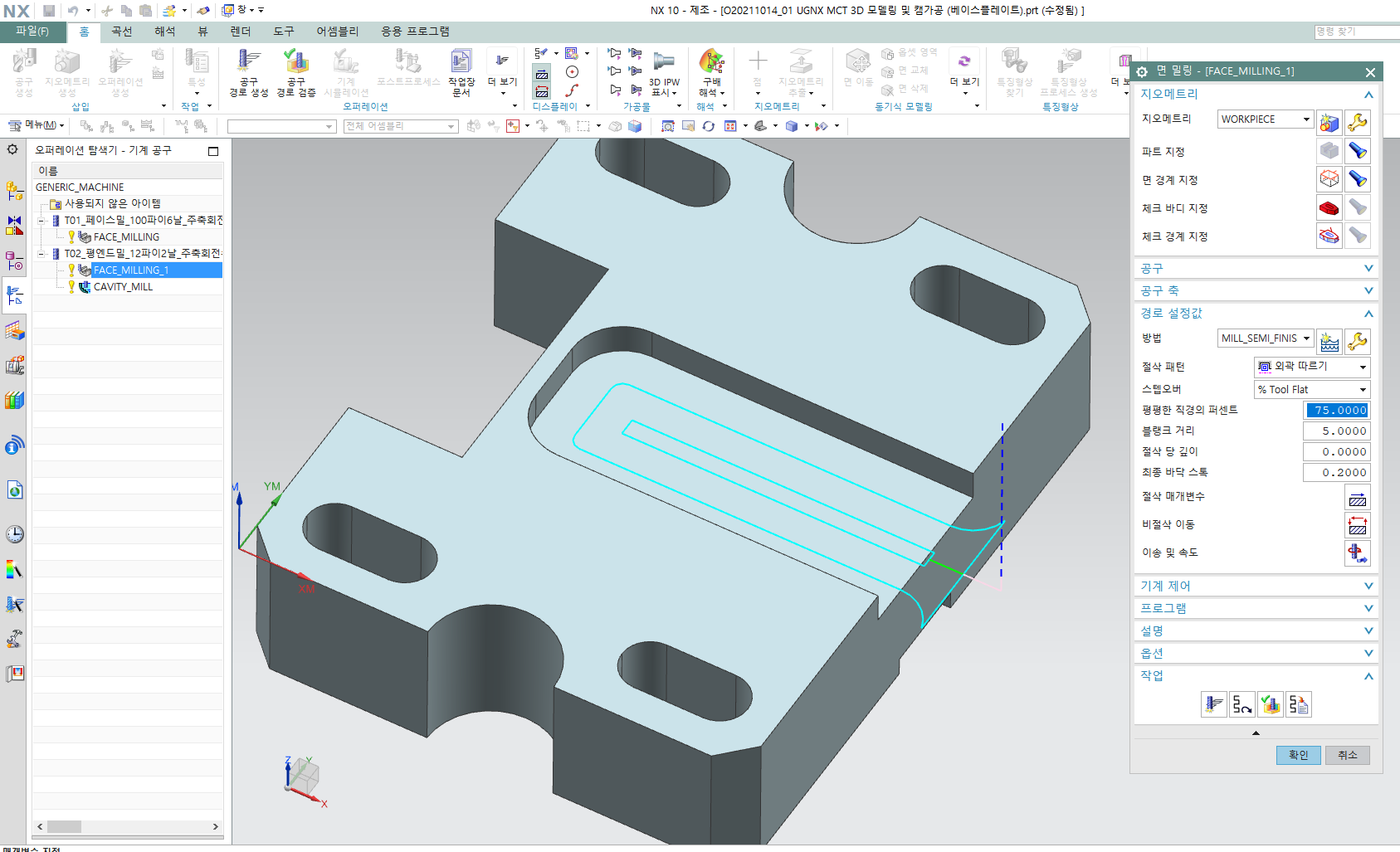

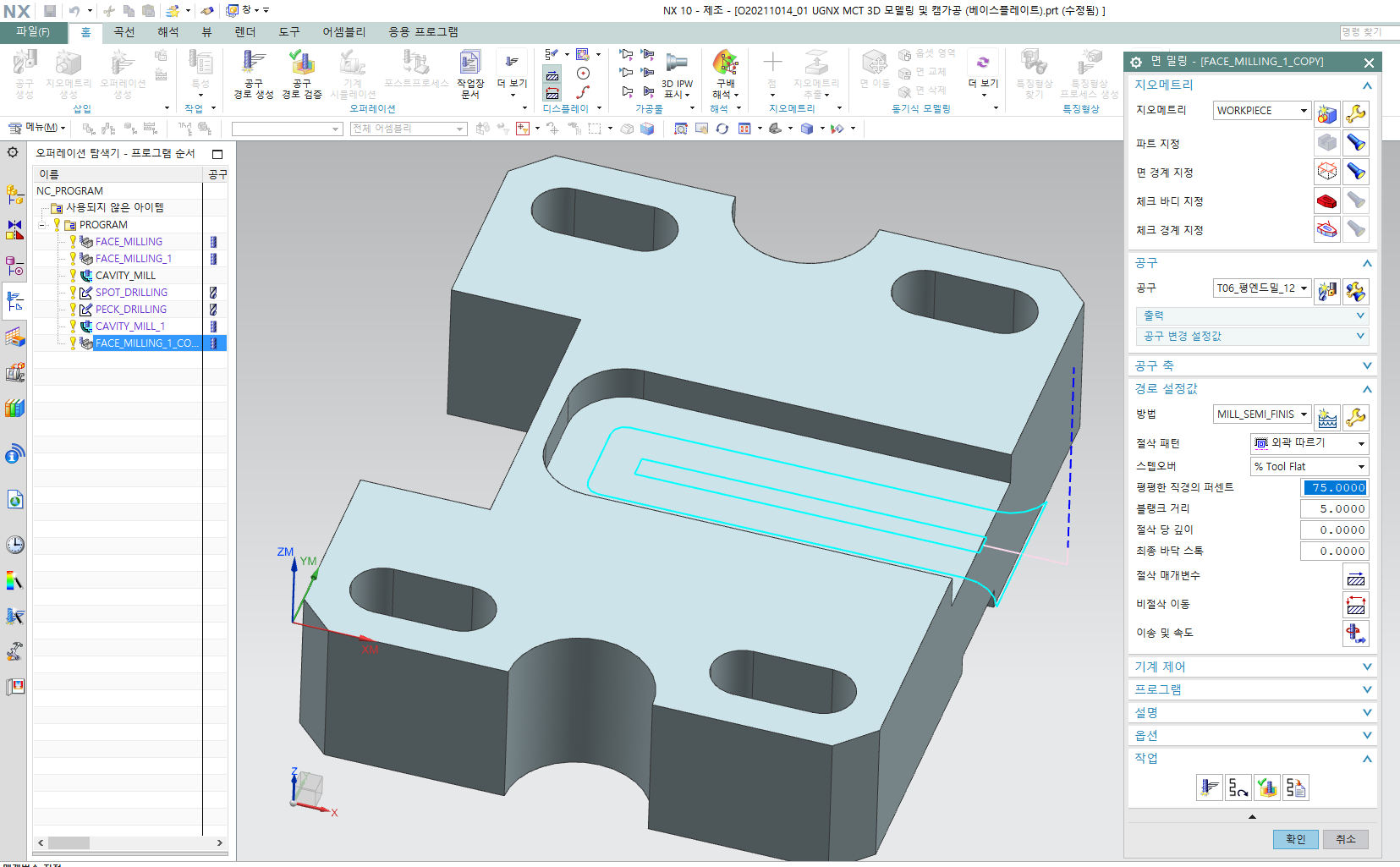

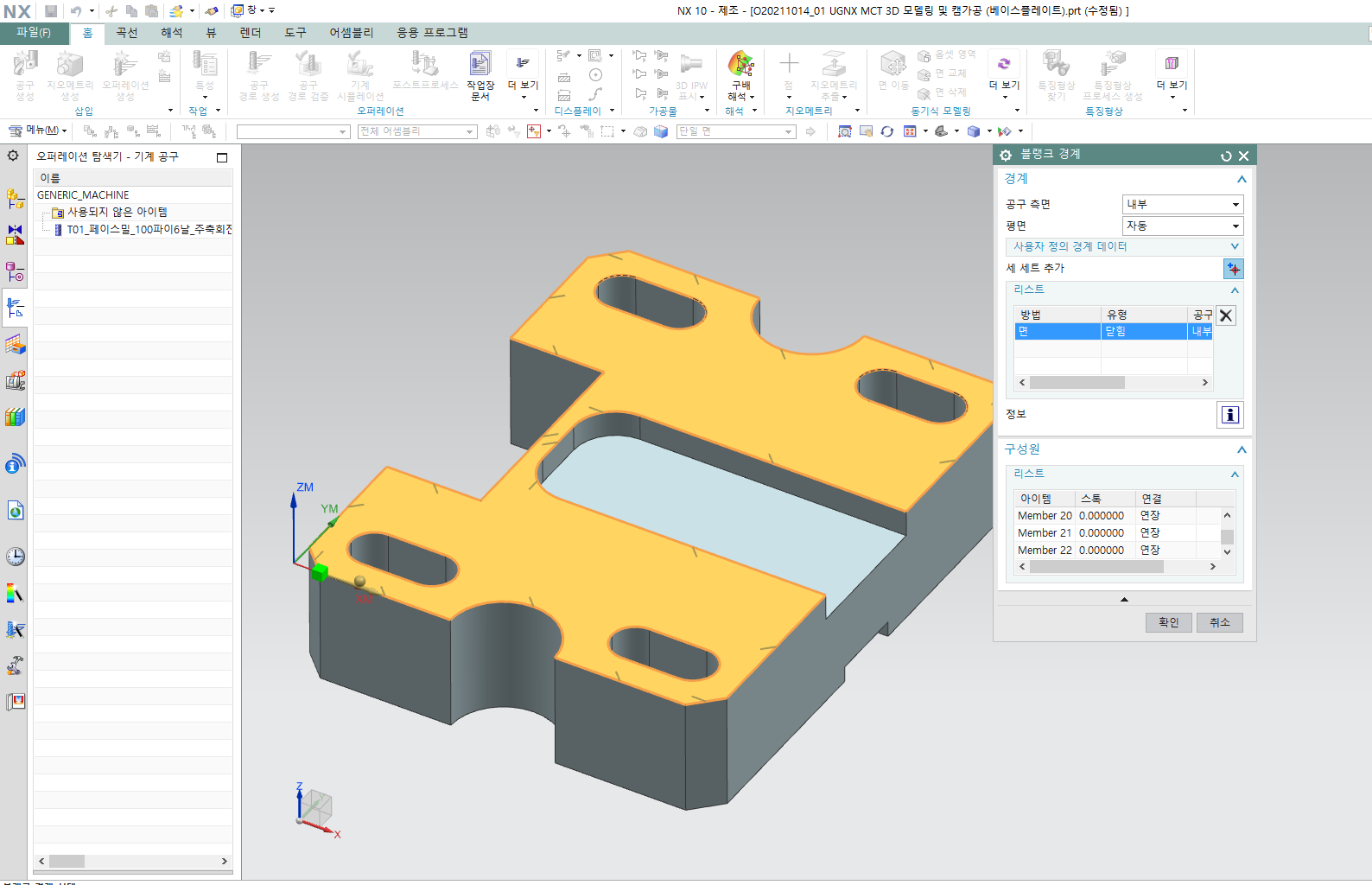

(1) 표면 정삭가공
(2) 형상 포켓영역 황삭가공
(3) 형상 윤곽영역 황삭가공
(4) 형상 센터드릴가공

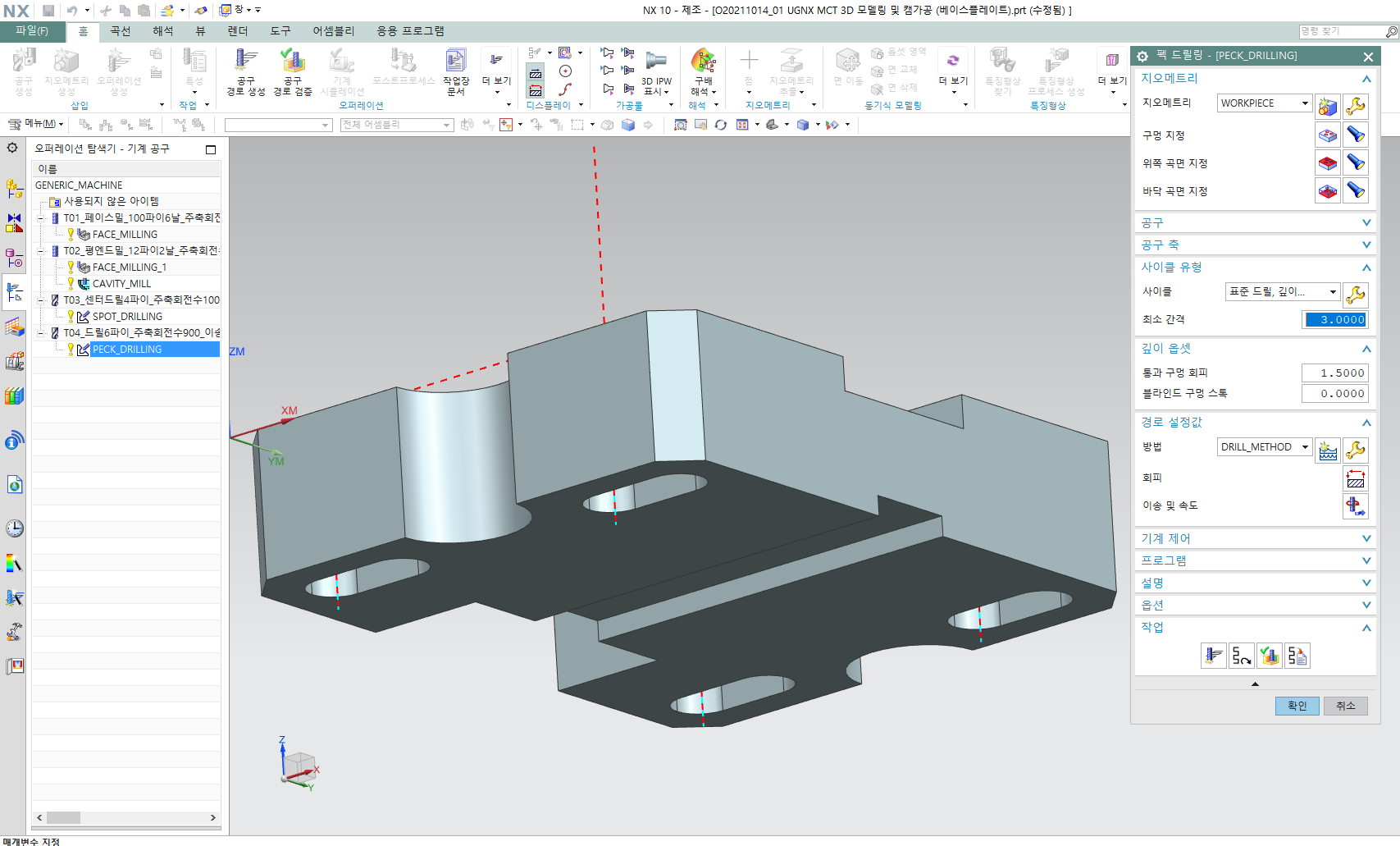

(5) 형상 드릴가공
(6) 형상 슬롯황삭가공
(7) 형상 포켓영역 황삭가공

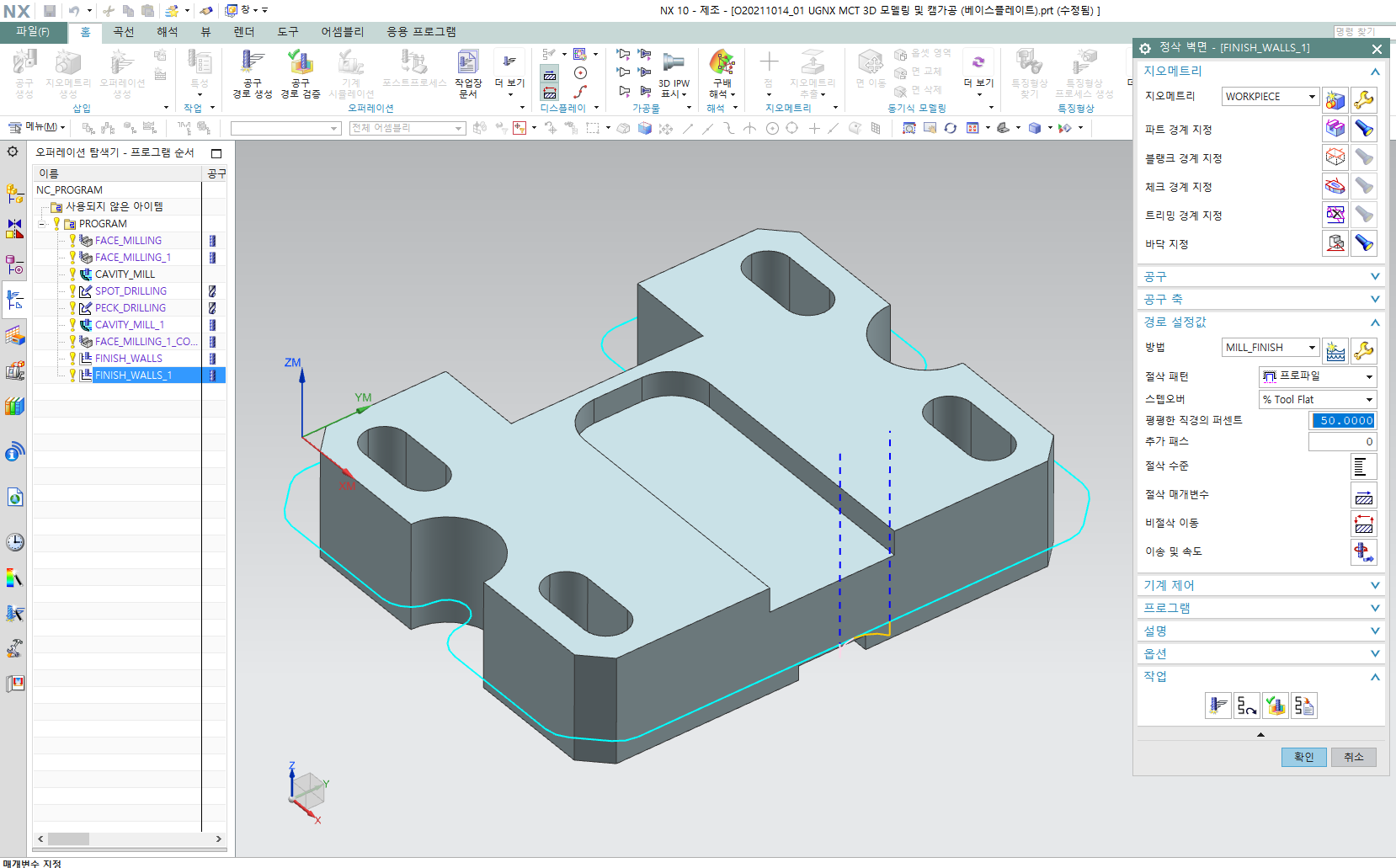

(8) 형상 윤곽영역 정삭가공

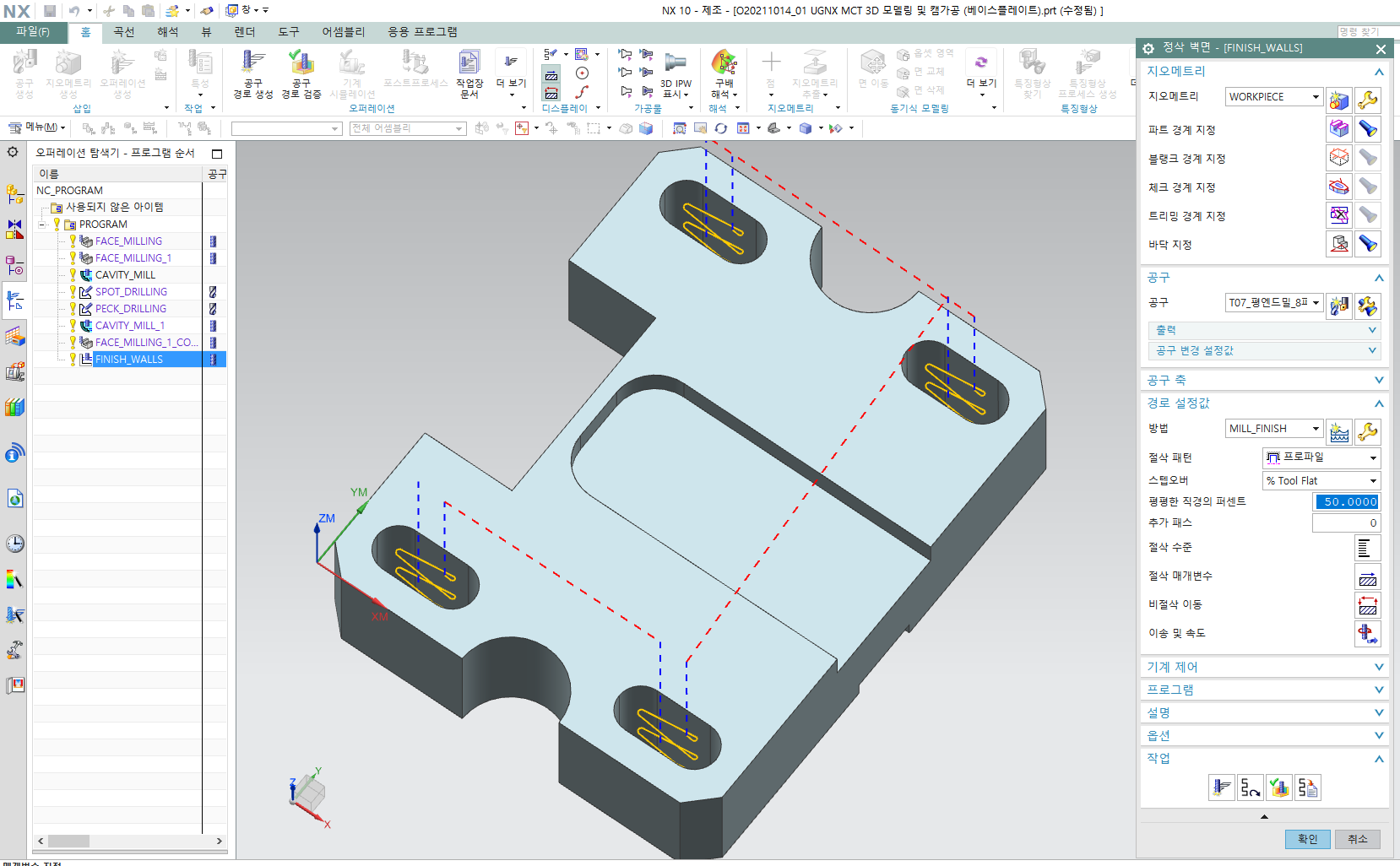

(9) 형상 슬롯정삭가공
4, 공구목록 및 절삭조건
(1) T01_페이스밀_100파이6날_주축회전수800_이송속도80
(2) T02_평엔드밀_12파이2날_주축회전수1200_이송속도120
(3) T03_센터드릴4파이_주축회전수1000_이송속도100
(4) T04_드릴6파이_주축회전수900_이송속도90
(5) T05_평엔드밀_8파일2날_주축회전수1400_이송속도140
(6) T06_평엔드밀_12파이4날_주축회전수1800_이송속도180
(7) T07_평엔드밀_8파일4날_주축회전수2000_이송속도200
5, 특이사항 (단위 : mm)
(1) 소재 크기 : 102 x 82 x 24t (표면 가공여유 1t 포함 및 안전높이 50 적용)
(2) 표면 정삭가공시, 한쪽방향가공 방식을 설정하여 가공하도록 합니다.
(3) 형상 포켓 및 윤곽 황삭가공시, 깊이 및 측벽의 정삭가공여유는 0.2 을 각각 적용하여 가공하도록 합니다. (바이스 고정을 고려하여 절삭깊이를 적절히 적용하도록 합니다.)
(4) 센터드릴 G81, 드릴 G83 각각의 드릴링고정사이클을 적용하여 가공하도록 합니다.
(5) 형상 슬롯 황삭 및 정삭 가공시, 공구 진입점은 선행 드릴가공된 점으로 진입하여 가공저항을 최소화하도록 합니다.
(6) 기타 절삭조건과 방법을 적절히 설정하여 1차가공을 완료하도록 합니다.
