[ 오토캐드 - 실무 ] 159강 베어링 커버 부품 도면해독 및 도면제도, 투상 방법 (3각법 정투상 및 탭 암나사 제도, 평면표시, 치수, KS규격 등) - CAD Drawing
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ 오토캐드 - 실무 ] 159강 베어링 커버 부품 도면해독 및 도면제도, 투상 방법 (3각법 정투상 및 탭 암나사 제도, 평면표시, 치수 등)
(2) CAD Design - Bearing Cover Part Drawing
2, 작업설명

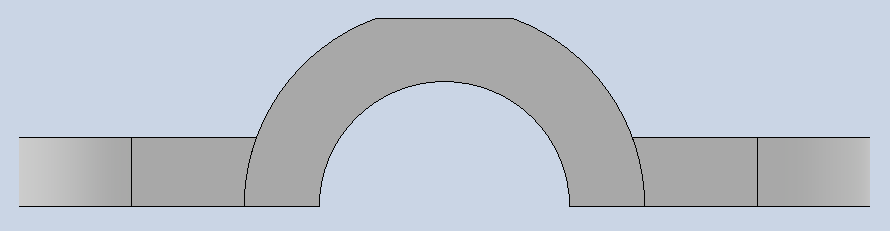

(1) 베어링 커버 부품 도면해독 및 도면제도, 투상 방법에 대한 설명
(2) 3각법 정투상 및 탭 암나사 제도, 평면표시 등 작성 방법에 대한 설명
(3) 치수 작성 방법에 대한 설명
(4) 오토캐드 명령어 단축키 활용 방법에 대한 설명 (오토캐드 2024 버젼 활용)
3, 오토캐드 명령어 단축키 리스트
(1) REC-사각형그리기, XL-무한대선, O-옵셋, L-선그리기, TR-트림, S-신축, BR-끊기, CHA-챔퍼
(2) F-필렛, E-지우기, H-해칭, X-분해,LE-지시선, T-문자, A-원호, M-이동, SC-축척, POL-다각형
(3) CH-특성창, MA-특성복사, DLI-수직수평치수, DAN-각도치수, TOL-기하공차, %%C-지름기호 등
4, 특이사항

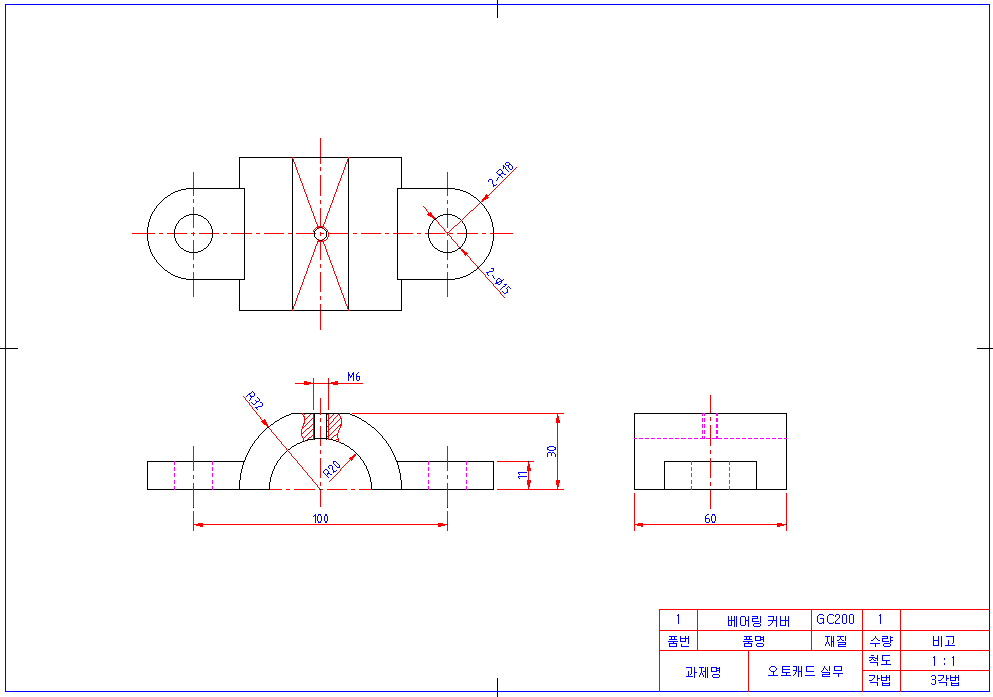

(1) 3각법 정투상 방식으로, 정면도 및 평면도, 우측면도를 각각 제도하도록 합니다.

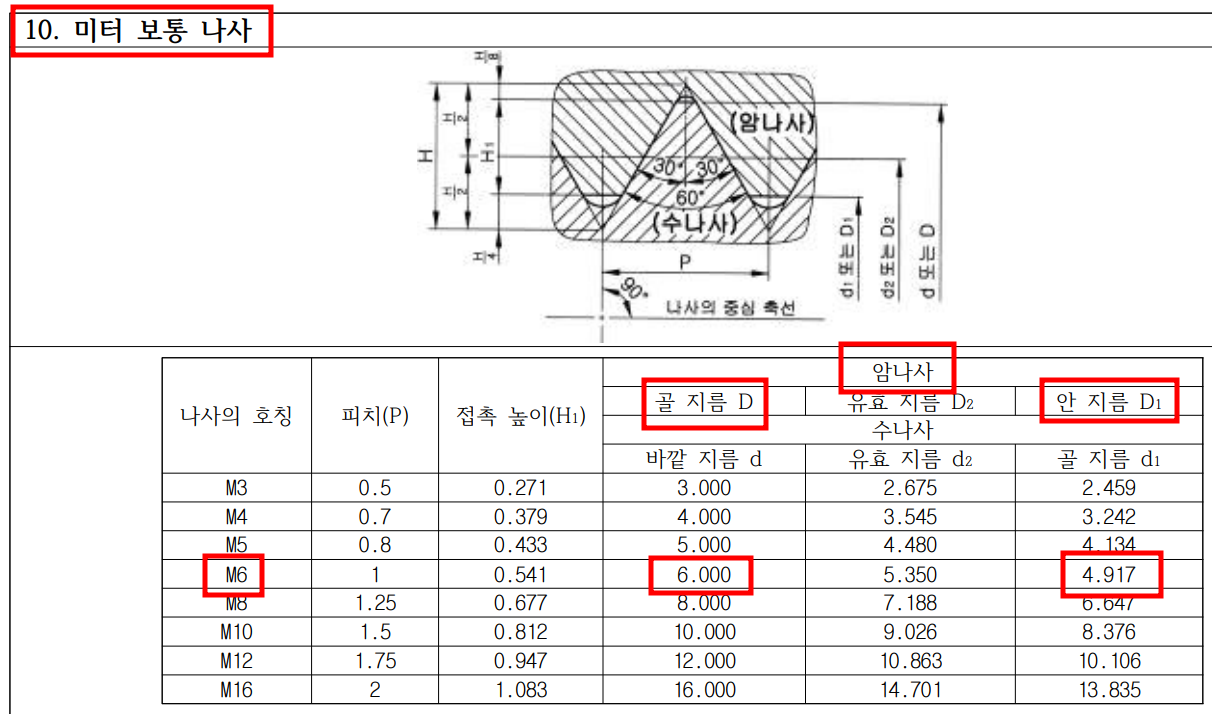

(2) 암나사 M6 제도시, KS규격의 미터보통나사를 기준으로 제도하도록 합니다.
(3) 원통내의 평면 제도시, 평면도 상에서 평면표시로 가는실선을 대각선으로 연결하여 제도하도록 합니다.
5, 기타
(1) 오토캐드 2024 기본 및 실무 능력 향상
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사, CAT 2급 실기 자격증 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능 및 캐드 실무 단기속성 능력향상 등
