[ 오토캐드 - 실무 ] 157강 브라켓 부품 도면해독 및 도면제도, 투상 방법 (보조투상도 및 캐드tip 포함) - CAD Design Bracket Part Drawing
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ 오토캐드 - 실무 ] 157강 브라켓 부품 도면해독 및 도면제도, 투상 방법 (보조투상도 및 캐드tip 포함)
(2) CAD Design - Bracket Part Drawing
2, 작업설명

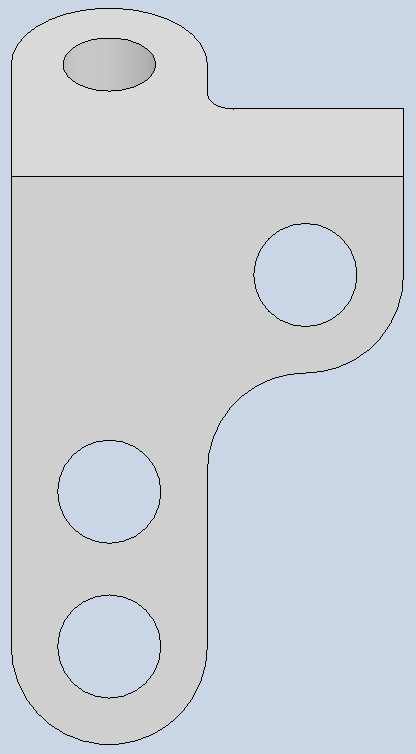

(1) 브라켓 부품 도면해독 및 도면제도, 투상 방법에 대한 설명
(2) 보조투상도 및 치수 작성 방법에 대한 설명
(3) 오토캐드 명령어 단축키 활용 방법에 대한 설명 (오토캐드 2024 버젼 활용)
3, 오토캐드 명령어 단축키 리스트
(1) REC-사각형그리기, XL-무한대선, O-옵셋, L-선그리기, TR-트림, S-신축, BR-끊기, CHA-챔퍼
(2) F-필렛, E-지우기, H-해칭, X-분해,LE-지시선, T-문자, A-원호, M-이동, SC-축척, POL-다각형
(3) CH-특성창, MA-특성복사, DLI-수직수평치수, DAN-각도치수, %%C-지름기호 등
4, 특이사항

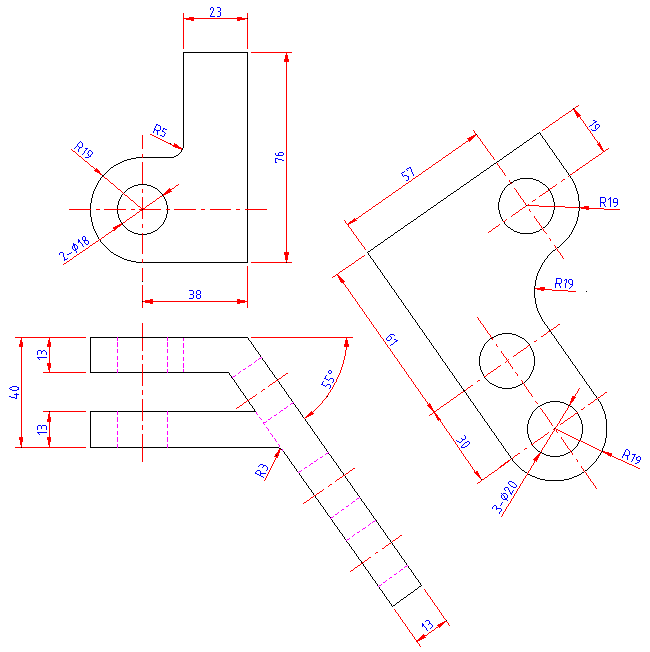

(1) 경사면이 포함된 형상을 제도할 경우, 주투상도 포함하여 보조투상도를 적용하여 실제 형상이 투상되도록 제도합니다.
(2) 사이즈가 동일한 구멍의 치수를 기입할 경우, 갯수를 묶어서 한곳에 표시되도록 제도합니다.
5, 기타
(1) 오토캐드 2024 기본 및 실무 능력 향상
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사, CAT 2급 실기 자격증 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능 및 캐드 실무 단기속성 능력향상 등
