CNC 프로그래밍 머시닝센터 수기코딩 017 (기계가공 실무 및 자격증 전체 NC 프로그램 작성, 기타 G/M코드 설명 - CNC Programming MCT NC Coding)
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **

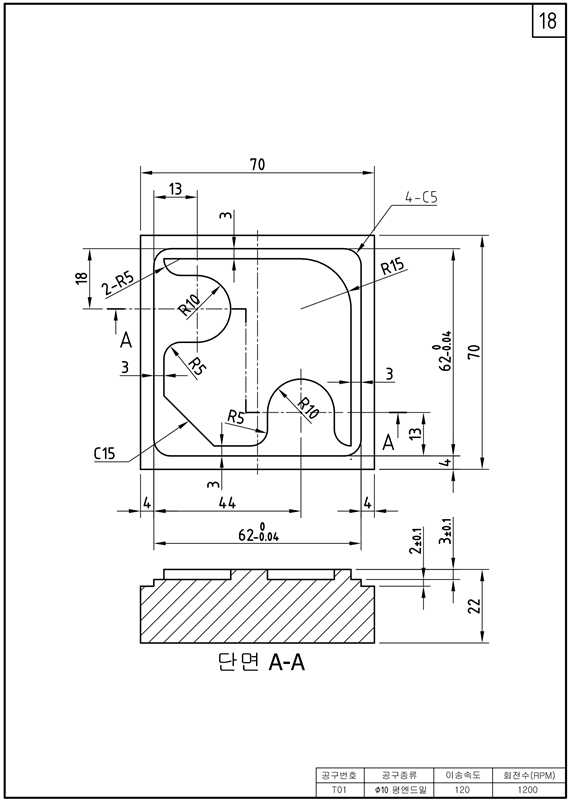

0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) CNC 프로그래밍 머시닝센터 수기코딩 작업 017
(2) 기계가공 전체 NC 프로그램 작성 및 기타 G/M코드 설명 등
(3) CNC Programming MCT NC Coding
2, 작업설명
(1) 프로그래밍 시작 % % 및 프로그램 번호 O0001 ~ O9999 설명
(2) G17 XY평면 지정 및 G40 공구경보정취소, G49 공구길이보정취소 설명
(3) G80 고정사이클취소 설명
(4) G28 공구원점 복귀 및 G30 제2원점 (공구교환 위치) 복귀 방법 설명
(5) M19 주축 한방향 정지 및 T01 공구번호 지정, M06 공구교환 설명
(6) G54 공작물 좌표계 및 G43 H01 공구길이보정 설명
(7) Z50. 안전높이 및 S1200 주축회전수, M03 주축 정회전 (시계방향) 설명
(8) M08 절삭유 공급 ON 및 M09 절삭유 공급 OFF 설명
(9) G41 공구지름 좌보정 및 D01 보정값 설명 설명
(10) G49 공구길이보정 취소 및 M05 주축 정지, M02 프로그램 종료 설명
(11) G00 급속이송, G01 직선가공 설명
(12) G02 원호시계방향가공, G03 원호반시계방향가공 설명 등
3, 특이사항
(1) 메모장 글꼴은 "굴림"을 적용하도록 합니다.
(2) G 기호 : 어드레스이며, 기계를 작동시키는 준비 기능입니다.
(3) X/Y/Z 기호 : 좌표어이며, 해당 방향을 의미합니다.
(4) F 기호 : 이송속도 값입니다. (단위 mm/min)
(5) 소수점 : 반드시 표시해야 정확한 값이 전달됩니다.
(6) R 지령 : 반지름값 입력합니다. (180도초과시 R-마이너스값 입력)
(7) IJK 지령 : 시작점 기준에 중심의 위치 거리값을 입력합니다.
(8) 컴퓨터응용가공산업기사 머시닝센터가공작업 실기를 대비합니다.
(9) 기계가공기능장 수동프로그램가공 실기를 대비합니다.
(10) 기타 머시닝센터 수기 NC가공 능력을 향상합니다.
%
O0521
G17 G40 G49 G80;
G91 G28 X0. Y0. Z0.;
G91 G30 Z0. M19;
T01 M06;
G54 G90 G00 X-10. Y48.;
G43 H01 Z50. S1200 M03;
Z10.;
M08;
G01 Z-3. F120;
X17.;
X-10.;
G00 Z50.;
X48. Y-10.;
G01 Z-3. F120;
Y17.;
Y-10.;
G00 Z50.;
X-10.;
Z10.;
G01 Z-3. F120;
G41 D01 X7.;
Y63.;
X63.;
Y7.;
X17.;
X7. Y17.;
Y33.;
G02 X12. Y38. R5.;
G01 X17.;
G03 Y58. R10.;
G01 X12.;
G02 X7. Y63. R5.;
G01 X48.;
G02 X63. Y48. R15.;
G01 Y7.;
G02 X58. Y12. R5.;
G01 Y17.;
G03 X38. R10.;
G01 Y12.;
G02 X33. Y7. R5.;
G01 X22.;
X7. Y22.;
Y24.;
G40 X-10.;
Z-5.;
G41 D01 X4.;
Y61.;
G02 X9. Y66. R5.;
G01 X61.;
G02 X66. Y61. R5.;
G01 Y9.;
G02 X61. Y4. R5.;
G01 X9.;
G02 X4. Y9. R5.;
G01 Y26.;
G40 X-10.;
G49 G00 Z200. M09;
M05;
M02;
%
