CNC 프로그래밍 머시닝센터 수기코딩 015 (기계가공 실무 및 자격증 전체 NC 프로그램 작성, 기타 G/M코드 설명 - CNC Programming MCT NC Coding)
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목

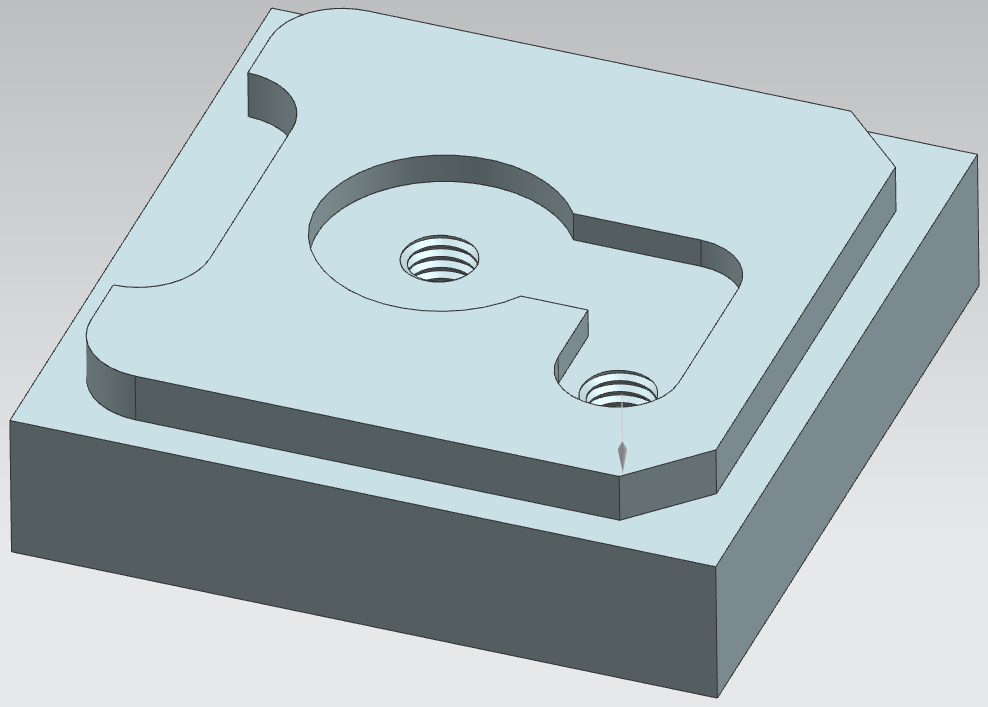

(1) CNC 프로그래밍 머시닝센터 수기코딩 작업 015
(2) 기계가공 전체 NC 프로그램 작성 및 기타 G/M코드 설명 등
(3) CNC Programming MCT NC Coding
2, 작업설명
(1) 프로그래밍 시작 % % 및 프로그램 번호 O0001 ~ O9999 설명
(2) G17 XY평면 지정 및 G40 공구경보정취소, G49 공구길이보정취소 설명
(3) G80 고정사이클취소 설명
(4) G28 공구원점 복귀 및 G30 제2원점 (공구교환 위치) 복귀 방법 설명
(5) M19 주축 한방향 정지 및 T01/T02/T03/T04 공구번호 지정, M06 공구교환 설명
(6) G54 공작물 좌표계 및 G43 H01/H02/H03/H04 공구길이보정 설명
(7) Z50. 안전높이 및 S1000 주축회전수, M03 주축 정회전 (시계방향) 설명
(8) M08 절삭유 공급 ON 및 M09 절삭유 공급 OFF 설명
(9) G41 공구지름 좌보정 및 D01 보정값 설명 설명
(10) G49 공구길이보정 취소 및 M05 주축 정지, M02 프로그램 종료 설명
(11) G98 초기점 복귀, G99 R점 복귀 설명
(12) G81 스폿 드릴링 고정사이클, G73 고속 심공 드릴링 고정사이클, G84 탭 드릴링 고정사이클 설명
(13) G00 급속이송, G01 직선가공 설명
(14) G02 원호시계방향가공, G03 원호반시계방향가공 설명 등
3, 특이사항
(1) 메모장 글꼴은 "굴림"을 적용하도록 합니다.
(2) G 기호 : 어드레스이며, 기계를 작동시키는 준비 기능입니다.
(3) X/Y/Z 기호 : 좌표어이며, 해당 방향을 의미합니다.
(4) F 기호 : 이송속도 값입니다. (단위 mm/min)
(5) 소수점 : 반드시 표시해야 정확한 값이 전달됩니다.
(6) R 지령 : 반지름값 입력합니다. (180도초과시 R-마이너스값 입력)
(7) IJK 지령 : 시작점 기준에 중심의 위치 거리값을 입력합니다.
(8) G98은 드릴링 공구가 최초 가공 후, 가공을 시작한 초기 지점으로 공구를 복귀시키는 기능을 수행합니다.
(9) G99는 드릴링 공구가 최초 가공 후, 설정한 R값의 지점으로 공구를 복귀시키는 기능을 수행합니다.
(10) G81은 공구가 Z축 종점을 한번에 절삭하고 복귀하는 기능을 수행합니다.
(11) G83은 공구가 1회당 절입깊이 Q값 만큼씩 누적적으로 절삭한 후 복귀하는 기능을 수행합니다.

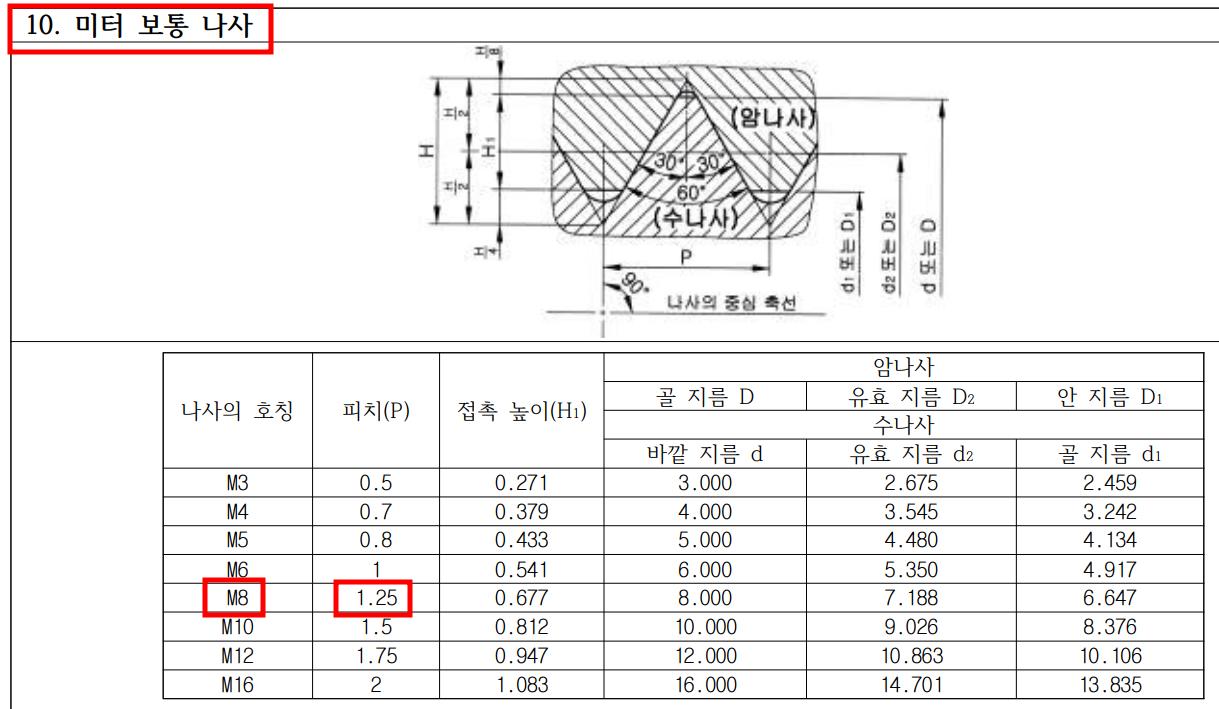

(12) G84는 공구가 Z축 종점까지 오른나사 탭 가공하고, 역회전하면서 복귀하는 기능을 수행합니다.
(13) 컴퓨터응용가공산업기사 머시닝센터가공작업 실기를 대비합니다.
(14) 기계가공기능장 수동프로그램가공 실기를 대비합니다.
(15) 기타 머시닝센터 수기 NC가공 능력을 향상합니다.
%
O0519
G17 G40 G49 G80;
G91 G28 X0. Y0. Z0.;
G91 G30 Z0. M19;
T02 M06;
T03;
G54 G90 G00 X30. Y35.;
G43 H02 Z50. S1000 M03;
Z10.;
M08;
G81 G90 G99 Z-3. R3. F100;
X53. Y20.;
G80;
G49 G00 Z200. M09;
M05;
G91 G30 Z0. M19;
T03 M06;
T01;
G54 G90 G00 X30. Y35.;
G43 H03 Z50. S900 M03;
Z10.;
M08;
G73 G90 G99 Z-25. R3. Q3. F90;
X53. Y20.;
G80;
G49 G00 Z200. M09;
M05;
G91 G30 Z0. M19;
T01 M06;
T04;
G54 G90 G00 X-10. Y-10.;
G43 H01 Z50. S1200 M03;
Z10.;
M08;
G01 Z-5. F100;
G41 D01 X4.;
Y66.;
X66.;
Y4.;
X11.;
G02 X4. Y11. R7.;
G01 Y17.;
G03 X11. Y24. R7.;
G01 Y46.;
G03 X4. Y53. R7.;
G01 Y59.;
G02 X11. Y66. R7.;
G01 X59.;
X66. Y59.;
Y11.;
X59. Y4.;
X57.;
G40 Y-10.;
Z10.;
G00 X30. Y35.;
G01 Z-3. F120;
G41 D01 Y22.5;
G03 J12.5;
J12.5;
G40 G01 Y35.;
G41 D01 Y28.;
X47.;
Y20.;
G03 X59. R6.;
G01 Y36.;
G03 X53. Y42. R6.;
G01 X30.;
G40 Y35.;
G49 G00 Z200. M09;
M05;
G91 G30 Z0. M19;
T04 M06;
T02;
G54 G90 G00 X30. Y35.;
G43 H04 Z50. S200 M03;
Z10.;
M08;
G84 G90 G99 Z-25. R3. F250;
X53. Y20.;
G80;
G49 G00 Z200. M09;
M05;
M02;
%
