[ UG NX - 3D 모델링 어셈블리 ] 번외강의 3차원 모델링 어셈블리 조립 작업 (접촉 정렬, 동심, 고정 등) - NX 3D Modeling & Assembly
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
[ UG NX - 3D 모델링 어셈블리 ] 번외강의 3차원 모델링 어셈블리 조립 작업 (접촉 정렬, 동심, 고정 등)
2, 작업설명
(1) 3차원 모델링 어셈블리 조립 방법에 대한 설명
(2) 모델링 추가 및 절대원점, 컴포넌트 이동 설정 방법에 대한 설명

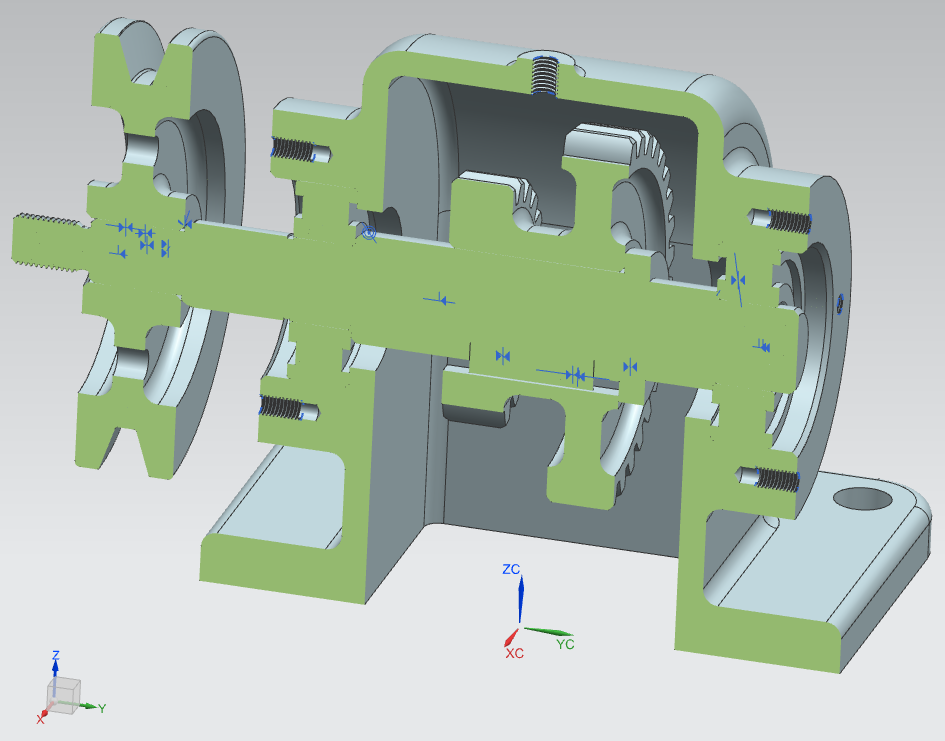

(3) 접촉 정렬 및 동심, 고정 등 어셈블리 구속조건 설정 방법에 대한 설명
3, 작업순서

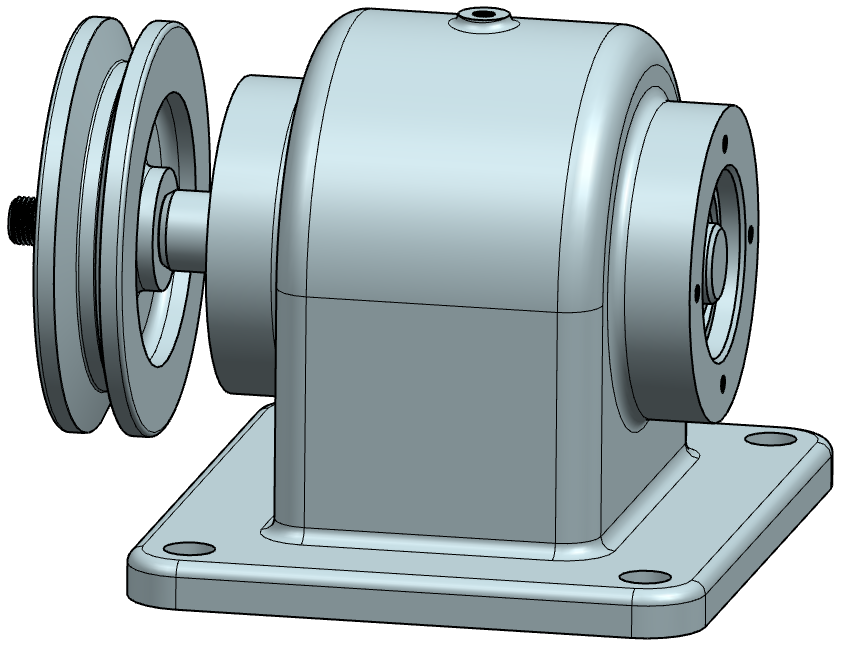

(1) 기어박스 3차원 모델링 부품중, 하우징 부품을 먼저 불러 절대원점으로 고정합니다.
(2) 축 부품과 키 부품을 서로 조립합니다.
(3) 축 부품과 스퍼기어 부품을 서로 조립합니다.
(4) 하우징 부품과 베어링 부품을 서로 조립합니다.
(5) 하우징 부품과 축 부품을 서로 조립합니다.
(6) 축 부품과 V-벨트풀리 부품을 서로 조립하여 완성합니다.
(7) 여기서, 조립순서는 현장의 조립순서와 다를 수 있습니다.
4, 기타
(1) 3D프린터운용기능사 및 3차원 모델링, 조립 실기 대비 가능
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사 실기 대비 가능
(3) UG NX 스케치 및 모델링, 어셈블리 능력향상 가능
(4) 대학전공 캐드 및 설계, 임용고시 2차 기계요소 제도, 설계 시험 대비 가능 등
