머시닝센터 기계가공을 위한, 공작물 좌표계 설정 및 공구 셋팅, 아큐센터, 하이트프리세터 활용 실무 실습 기술교육 (UG NX 캠 NC 프로그램, 센터드릴, 드릴, 황삭, 정삭)
1, 적용장비 및 소재
-. 머시닝센터 두산 DNM4000, 화낙 컨트롤러, 1-바이스 타입
-. 연강 S20C (70 x 70 x 22t)
2, 가공공정

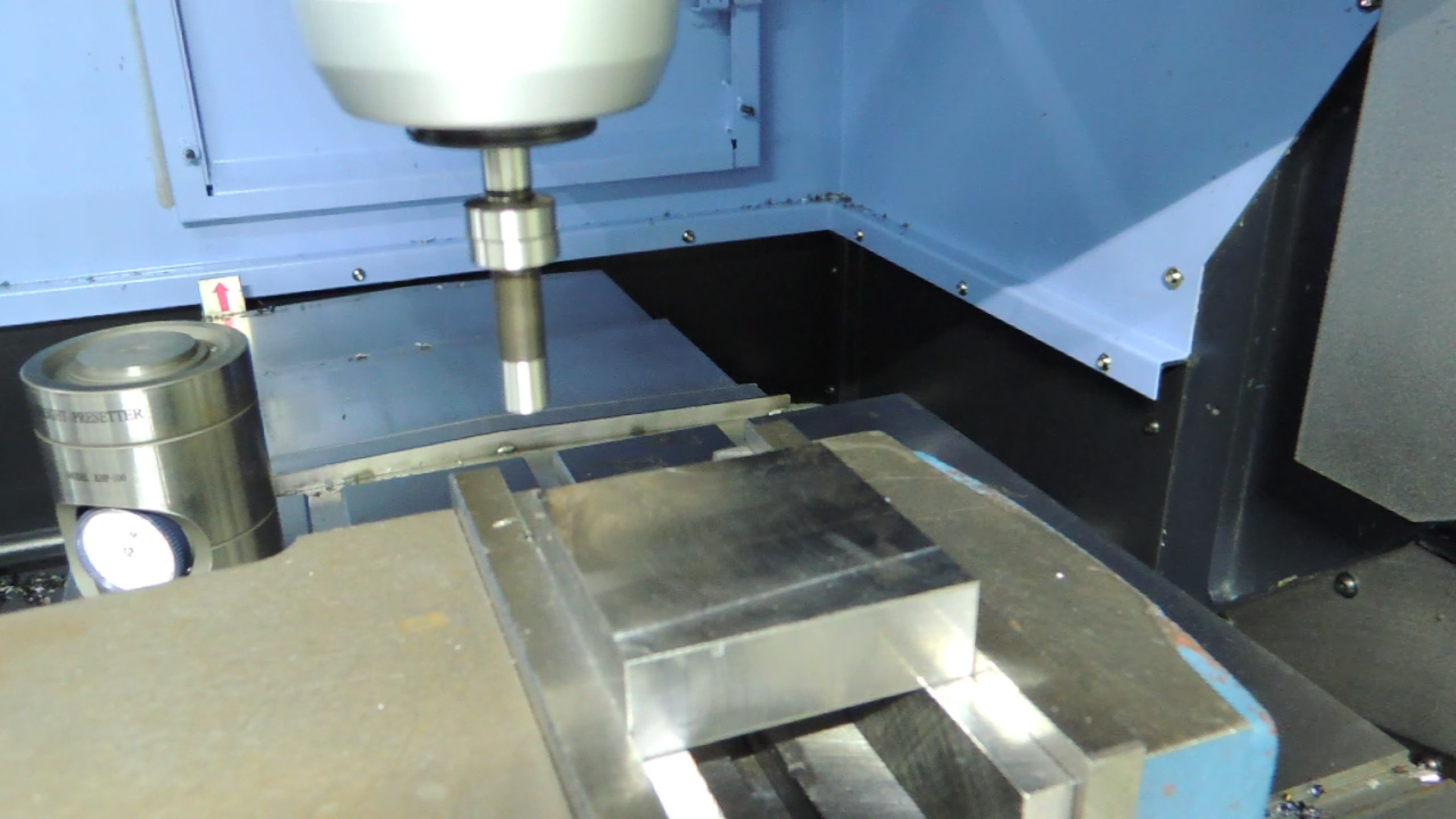

-. 아큐센터 및 하이트프리세터 사용, 공작물 좌표계 설정, 공구 셋팅
-. 센터드릴 가공
-. 드릴 가공
-. 평엔드밀 윤곽/포켓 황삭 가공
-. 평엔드밀 윤곽/포켓 정삭 가공
3, 공구목록 및 절삭조건
-. T01 평엔드밀 10파이 2날 S1000 / F100
-. T02 센터드릴 4파이 2날 S1000 / F100
-. T03 드릴 8파이 2날 S1000 / F100
-. T05 평엔드밀 10파이 4날 S1400 / F80
4, 기타
-. 기준공구 T05 정삭공구 적용 (기준공구의 기준는 업체마다 다를 수 있으나, 대체로 치수를 만드는 공구인 정삭 공구를 기준공구로 사용합니다.)
-. 센터드릴은 G81의 스프트 드릴링사이클을 사용합니다.
-. 드릴은 G73의 칩 브레이트 드릴링사이클을 사용합니다.
-. 본 가공에서는, T01 평엔드밀 10파이 2날을 미디움 라핑엔드밀로 사용하고, 절삭되는 칩의 형태는 곱고 잘게 다져진 형태로 생성되는 것을 확인할 수 있습니다.
-. 아큐센터는 XY 면에 대한 공작물 좌표계를 생성하고, 하이트프리세터는 Z 면에 대한 공작물 좌표계를 생성합니다.
-. 본 가공에서는, 정삭여유를 측벽과 바닥 모두 0.5mm씩 남기고 가공하였습니다.
