오토캐드 제도 설계 디자인 작업 064 (터널형상 기어박스 전체부품 도면제도 등 - 영상 챕터 포함) - CAD Design (Gear Box - All Parts)
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) 오토캐드 활용 제도 및 설계 디자인 작업 064 - CAD Design Gear Box
(2) 전체부품 도면제도 등 - 영상 챕터 포함 (터널형상 기어박스)

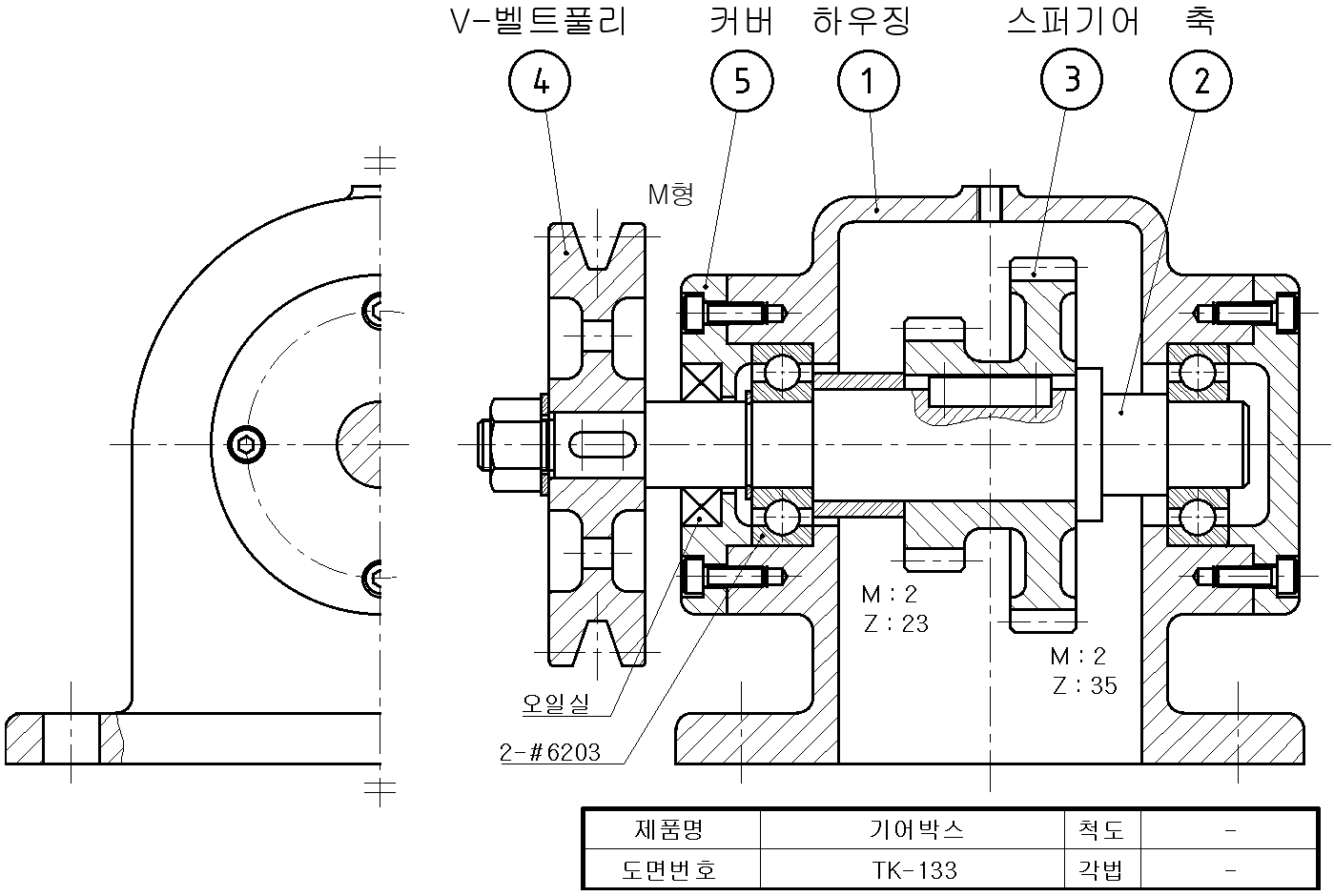

2, 작업설명 (기어박스 TK-133)
(1) 00:00:00 부품번호 1번 하우징 도면해독 및 도면제도
(2) 01:59:31 부품번호 2번 축 도면해독 및 도면제도
(3) 03:45:42 부품번호 3번 스퍼기어 도면해독 및 도면제도
(4) 04:53:27 부품번호 4번 V-벨트풀리 도면해독 및 도면제도
(5) 05:40:23 부품번호 5번 커버 도면해독 및 도면제도

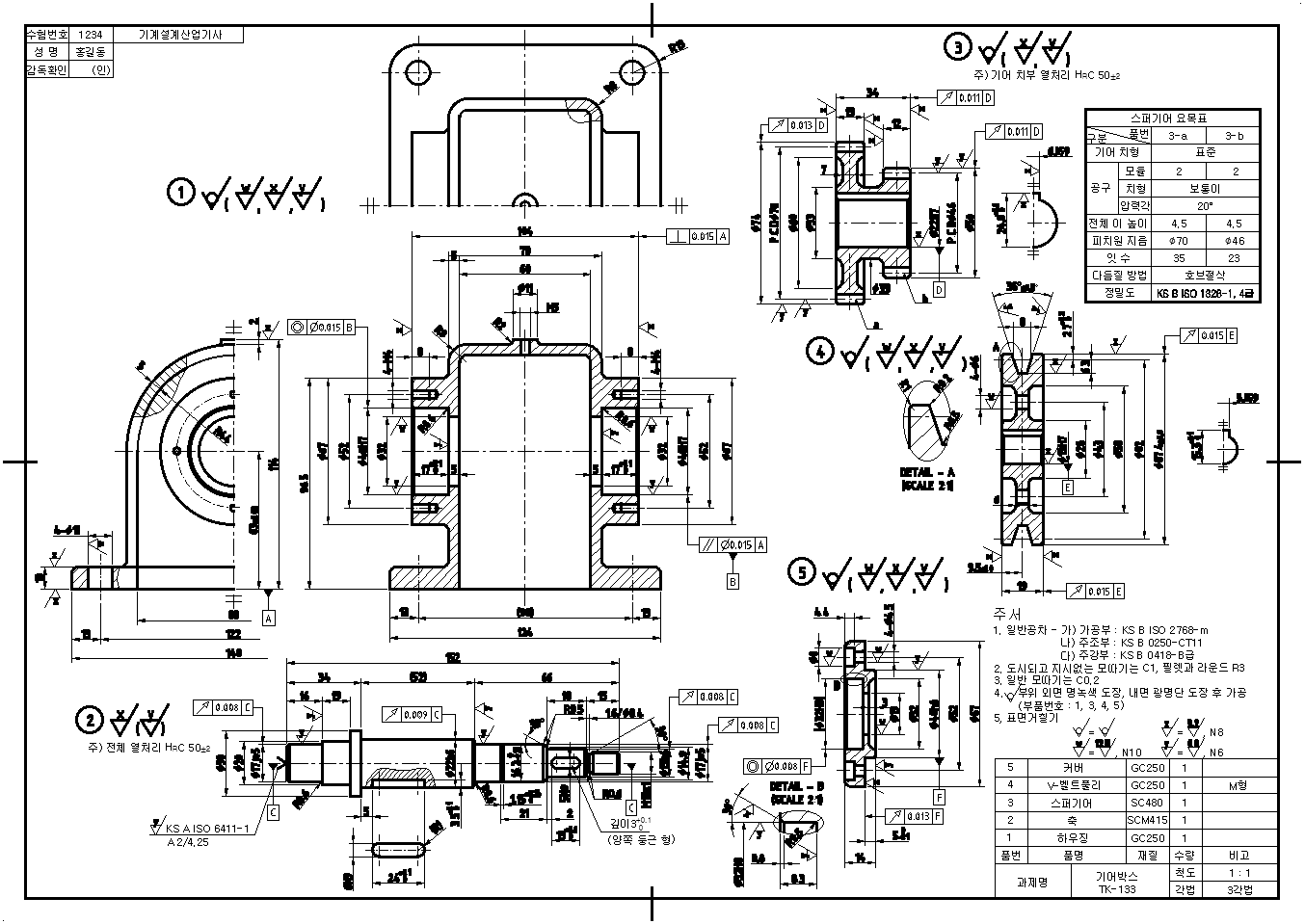

(6) 06:22:36 부품배치 및 표제란, 부품란, 공통주서 작성 등
3, 오토캐드 명령어 단축키 리스트
(1) 각 부품별 도면제도 작업설명 참조
4, 기타
(1) 전산응용기계제도기능사 및 기계설계산업기사 실기 대비 가능
(2) 일반기계기사 실기 및 CAT 2급 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능
(4) 캐드 초보자 단기속성 능력향상
기어박스_TK133_조립도.pdf
0.04MB
오토캐드 제도 설계 디자인 064.dwg
0.52MB
