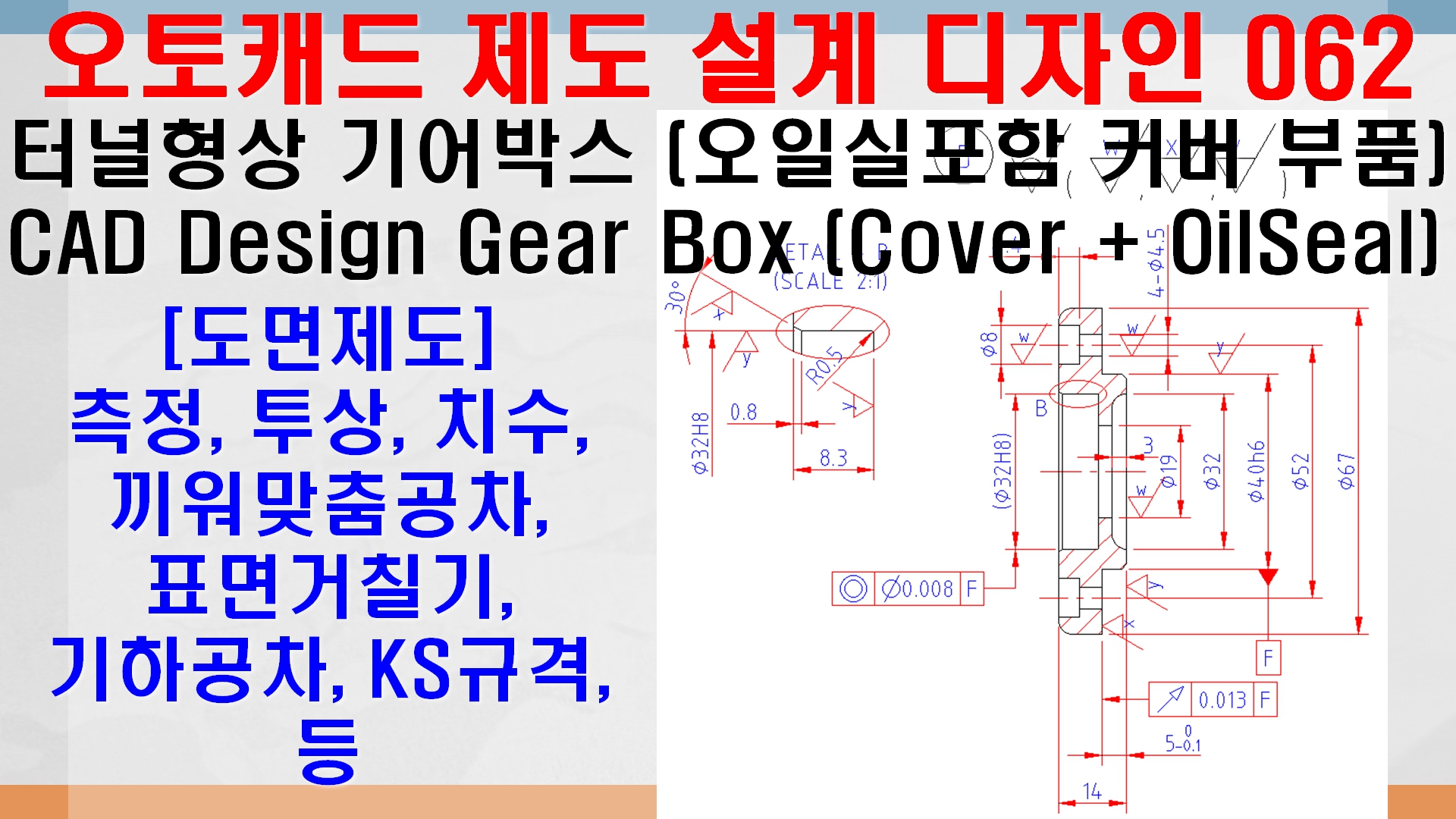

오토캐드 제도 설계 디자인 작업 062 (터널형상 기어박스 오일실포함 커버 부품 - 도면제도 등) - CAD Design (Gear Box - Cover + OilSeal)
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) 오토캐드 활용 제도 및 설계 디자인 작업 062 - CAD Design Cover + OilSeal
(2) 오일실포함 커버 부품에 대한, 도면제도 등 (터널형상 기어박스)
2, 작업설명 (기어박스 TK-133)
(1) 측정 및 투상, 도면제도 방법
(2) 부분확대도 및 치수, 끼워맞춤공차, 일반공차 작성 방법
(3) 부품번호 및 표면거칠기, 기하공차 적용 방법
(4) KS규격집 및 캐드 명령어 활용 방법 등
3, 오토캐드 명령어 단축키 리스트
(1) XL-무한대선, L-선그리기, RO-회전, F-필렛, DLI-수직수평치수
(2) X-분해, EL-타원, CO-복사, M-이동, T-문자, CH-특성창, MI-대칭
(3) TR-트림, E-지우기, TOL-데이텀 및 기하공차, C-원그리기, ED-편집
(4) DRA-반지름치수, DAN-각도치수, BR-끓기, MA-특성복사 등
4, 기타
(1) 전산응용기계제도기능사 및 기계설계산업기사 실기 대비 가능
(2) 일반기계기사 실기 및 CAT 2급 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능
(4) 캐드 초보자 단기속성 능력향상
