오토캐드 실무 자격증 기계제도 기계설계 도면그리기 042 (명령어 단축키 활용) 축 부품, 치수 및 공차, 센터 구멍 도면제도 (동력전달장치 - 볼베어링 6204 대칭 타입)
1, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) 오토캐드 실무 자격증 기계제도 및 기계설계 작업 042
(2) 축 부품, 치수 및 공차 도면제도 (볼베어링 6204 대칭 타입)
2, 작업설명 (동력전달장치 TK-001)
(1) (기준)치수 제도 방법
(2) 끼워맞춤공차 및 일반공차 제도 방법

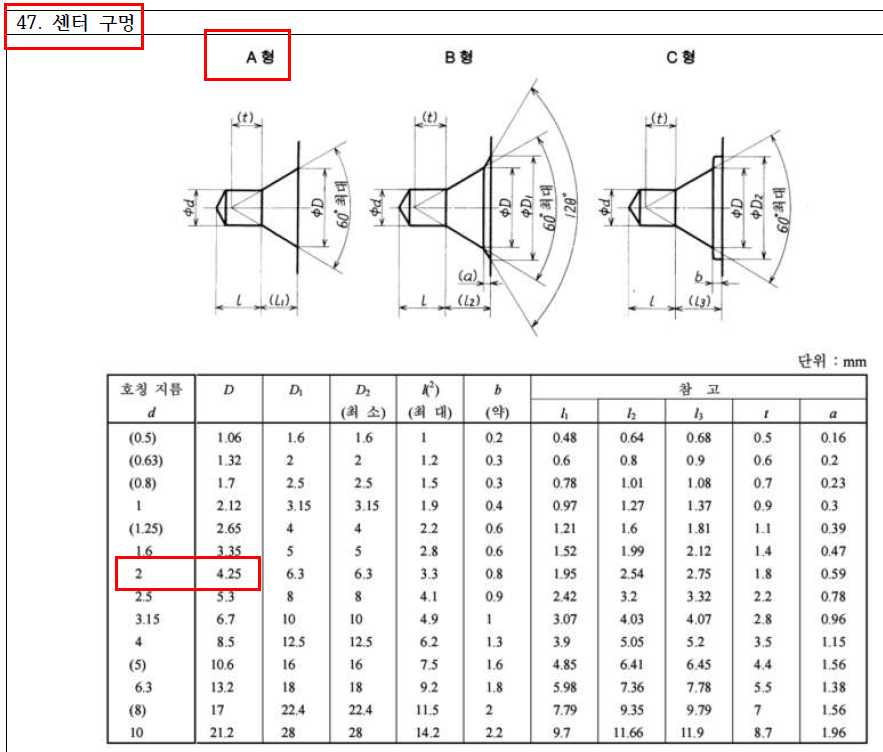

(3) 센터 제도 방법
(4) KS규격집 및 캐드 명령어 활용 방법 등
3, 오토캐드 명령어 단축키 리스트
(1) DLI-수직수평치수 / DRA-반지름치수 / DAN-각도치수
(2) LE-지시선 / Ctrl+1-특성창 / MA-특성복사 / XL-무한대선 등
4, 기타
(1) 전산응용기계제도기능사 및 기계설계산업기사 실기 대비 가능
(2) 일반기계기사 실기 및 CAT 2급 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능
(4) 캐드 초보자 단기속성 능력향상
(조립도) 동력전달장치 TK-001 (유튜브 강의용).pdf
0.05MB
(치수 불포함) 오토캐드 실무 자격증 기계제도 기계설계 042.dwg
0.34MB
