2, 작업순서
(1) CNC선반 기계가공 형상 모델링 작업 (오토캐드 활용)
(2) 캠프로그래밍 NC 툴패스 작업 (마스터캠 활용)
(3) 가공경로 확인 및 모의가공 시뮬레이션 검증 작업
(4) NC 프로그램 확인 및 수정, 편집 작업
3, 작업공정
1차가공 (뒷단)
(1) 외경 단면 정삭가공
(2) 외경 형상 황삭가공 (정삭여유 0.2mm)
(3) 외경 형상 정삭가공
(4) 내경 센터드릴가공
(5) 내경 드릴가공
(6) 내경 형상 황삭가공 (정삭여유 0.2mm)
(7) 내경 형상 정삭가공
(8) 내경 홈 황정삭가공 (더블홈)
(9) 내경 나사가공
2차가공 (앞단)
(1) 외경 단면 정삭가공
(2) 외경 형상 황삭가공 (정삭여유 0.2mm)
(3) 외경 형상 정삭가공
(4) 외경 홈 황삭가공 (정삭여유 0.2mm)
(5) 외경 홈 정삭가공 (스페셜공구 적용)
(6) 외경 나사가공

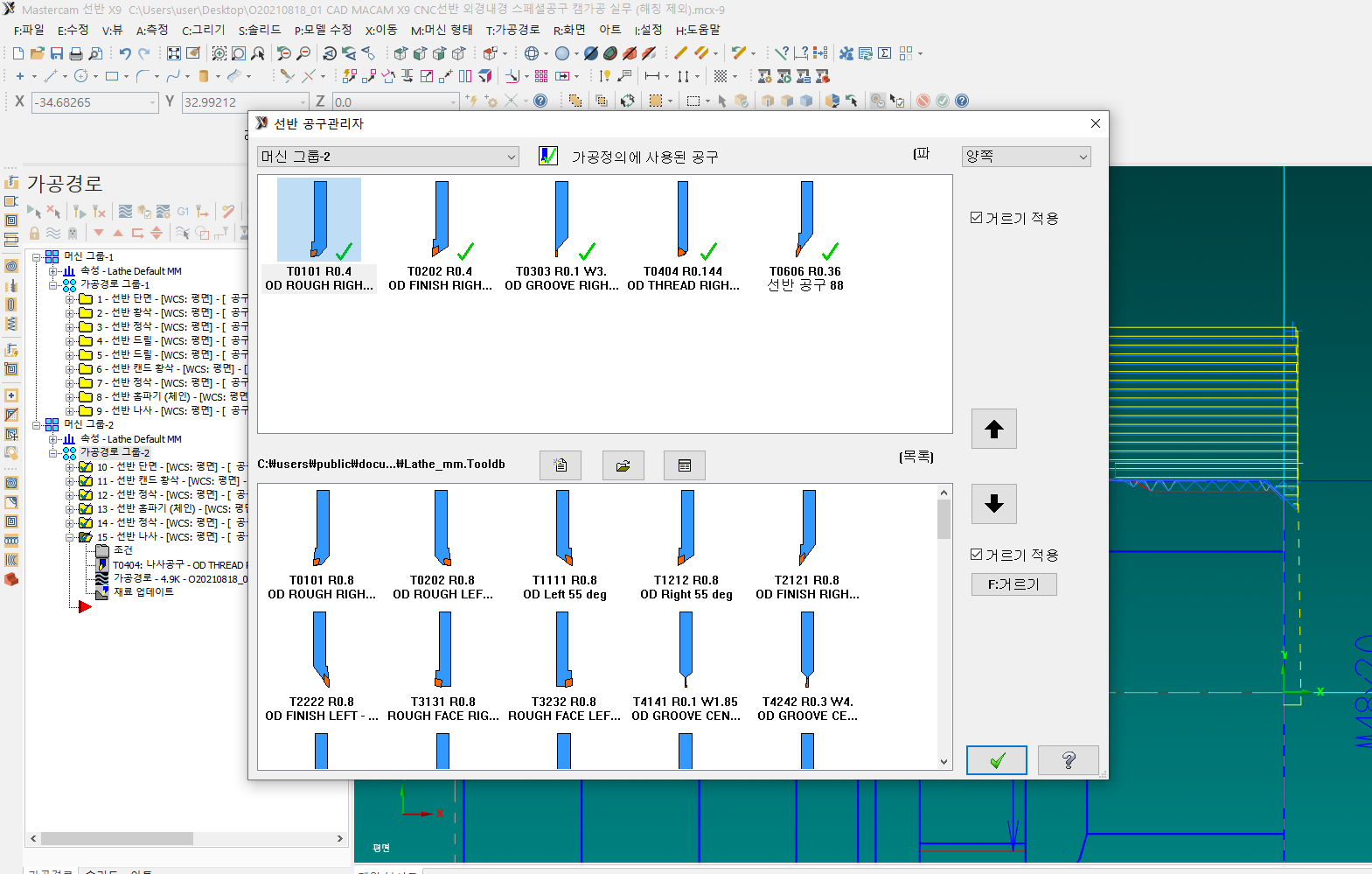

4, 공구목록 및 절삭조건
(1) T0101 외경 황삭바이트 R0.4 F0.28 S180 S1800
(2) T0202 외경 정삭바이트 R0.4 F0.18 S300 S3000
(3) T0303 외경 홈바이트 바이트폭3 F0.05 S500
(4) T0404 외경 나사바이트 피치2.0 S500
(5) T0505 외경 스페셜공구 R0.36 F0.18 S300 S3000
(6) T0606 내경 센터드릴 F0.08 S800
(7) T0707 내경 드릴 F0.05 S500
(8) T0808 내경 황삭바이트 R0.4 F0.28 S180 S1800
(9) T0909 내경 정삭바이트 R0.4 F0.18 S300 S3000
(10) T1010 내경 홈바이트 바이트폭3 F0.05 S500
(11) T1111 내경 나사바이트 피치1.5 S500
5, 특이사항 (단위 : mm)
(1) 소재 크기 : 82파이 x 95길이 (단면가공여유 2길이 및 2파이 포함)
(2) 모의 기계가공 시뮬레이션을 위한, 공작물 크기 및 척 죠우 형상을 설정합니다.
(3) 단면 및 형상 가공시, G96 주속일정제어방식으로 주축을 회전하도록 설정합니다.
(4) 외경 및 내경의 센터드릴, 드릴, 홈, 나사 가공시, G97 일정RPM방식으로 주축을 회전하도록 설정합니다.
(5) 1차가공 내경 드릴가공시, G74 펙드릴 방식으로 가공하도록 설정합니다.
(6) 1차가공 내경 형상 황삭가공시, 캔드방식으로 가공하도록 설정합니다.
(7) 1차가공 내경 나사가공시, G92 나사사이클 방식으로 가공하도록 설정합니다.
(8) 2차가공 외경 형상 캔드황삭가공시, 정삭여유는 0.2mm로 설정합니다.
(9) 2차가공 외경 홈 황정삭가공시, 더블홈 가공 깊이를 분할하여 펙가공으로 가공하도록 설정합니다.
(10) 2차가공 외경 홈 정삭가공시, 스페셜공구를 활용하여 가공하도록 설정합니다.
(11) 2차가공 나사 가공시, G76 나사사이클 방식으로 가공하도록 설정합니다. (나사 틈새 없음)
