CNC선반 기계가공을 위한 [마스터캠 오토캐드 실무 기술교육] CAM 캠 모델링 및 NC 툴패스 프로그래밍 (외경 내경 황삭 정삭 단면 드릴 음각 홈 나사 가공) 초보자 교육 가능
1, 실무 기술교육 문의
-. 전화 또는 문자, 이메일, 댓글, 쪽지, 카카오톡 등으로 문의 바랍니다.
-. 010-2696-7013
-. toyskorea@naver.com
-. 카카오톡 아이디 : toyskorea
2, 캠 프로그래밍 순서
(1) CNC선반 기계가공을 위한, 오토캐드 모델링 작업

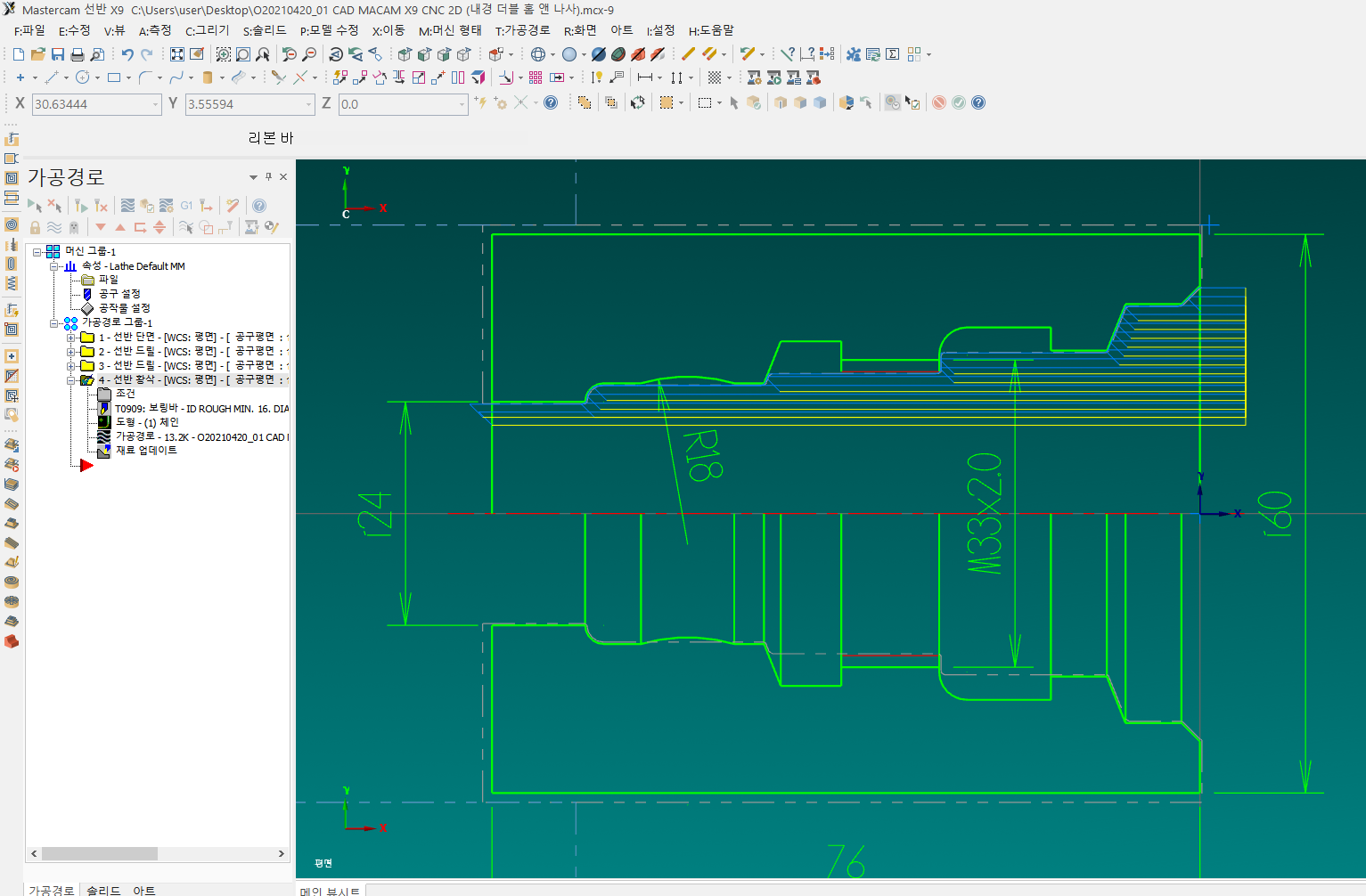

(2) 마스터캠 NC 툴패스 생성 및 확인, 모의가공 검증 작업
(3) NC 데이터 확인 및 검증, 수정, 편집 작업
3, 가공공정

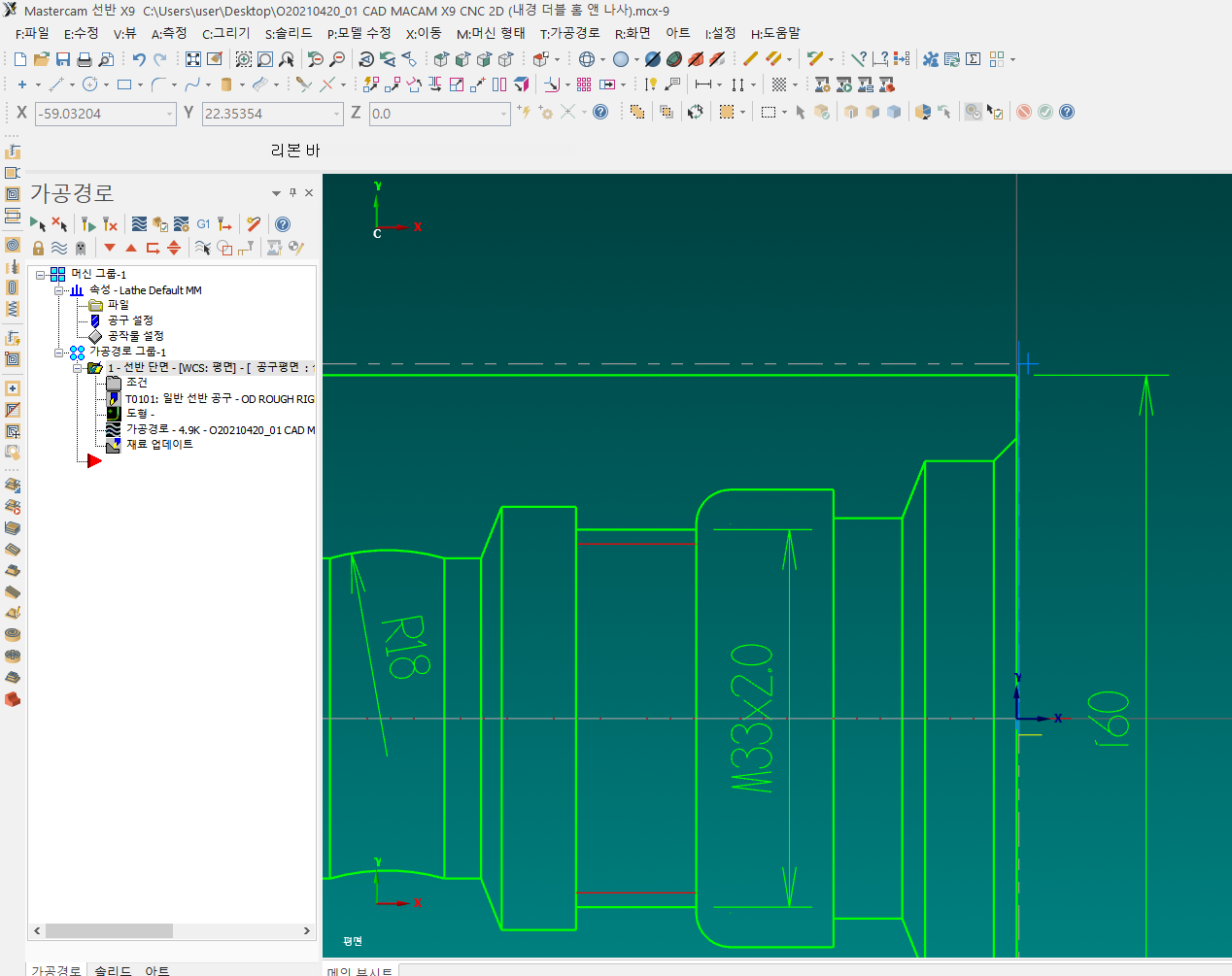

(1) 외경 단면 황삭 가공
(2) 내경 센터드릴 가공
(3) 내경 드릴 가공
(4) 내경 황삭 가공
(5) 외경 단면 정삭 가공
(6) 내경 웅덩이 정삭 가공
(7) 내경 홈 황삭 가공
(8) 내경 홈 정삭 가공
(9) 내경 나사 가공
4, 공구목록 및 절삭조건
(1) T0101 외경 황삭바이트 F0.35 S200 S1800
(2) T0202 외경 정삭바이트 F0.25 S300 S2500
(3) T0707 내경 센터드릴 F0.1 S800 (G97 고정RPM)
(4) T0808 내경 드릴 F0.5 S500 (G97 고정RPM)
(5) T0909 내경 황삭바이트 F0.3 S200 S1800
(6) T1010 내경 정삭바이트 F0.2 S300 S2500
(7) T1111 내경 홈바이트 F0.2 S800 (G97 고정RPM)
(8) T1212 내경 나사바이트 F0.15 S600 (G97 고정RPM)
5, 특이사항 (단위 : mm)
(1) 소재 크기 : 지름 62 x 길이 78 (지름 2 및 길이 2 각각 가공여유 적용 함)
(2) 외경 황삭 가공시, 측면 정삭여유는 0.2를 적용하도록 합니다.
(3) 내경 센터드릴 및 드릴, 홈파기 가공시, G97 고정RPM 방식을 적용하도록 합니다.
(4) 내경 황삭 및 정삭 가공시, 공구 복귀는 윤곽 끝위치에서 1.0 연장하여 공구를 공작물에서 완전히 빠져나가 미절삭이 발생하지 않도록 합니다.
(5) 내경 웅덩이 부분 가공시, 정삭바이트가 접선방식으로 진입과 복귀를 적용하도록 합니다.
(6) 내경 홈 정삭 가공시, 형상에 툴패스를 적용하여 외경 정삭방식으로 가공하도록 합니다.
(7) 내경 나사 가공시, G92 박스 방식을 적용하도록 합니다.
