[마스터캠 및 UG NX 머시닝센터 캠 기계가공 실무] 3차원 모델링 및 NC툴패스 프로그래밍 (3D 다이나믹 밀 및 스텝업 기능 활용 황삭 황잔삭 중삭 정삭 잔삭 가공) 기술교육
*** 초보자 교육 가능합니다. ***
1, 기술교육 문의
-. 전화 또는 문자, 이메일, 쪽지, 댓글, 카카오톡 등으로 문의 바랍니다.
-. 010-2696-7013
-. toyskorea@naver.com
-. 카카오톡 아이디 : toyskorea
2, 작업순서

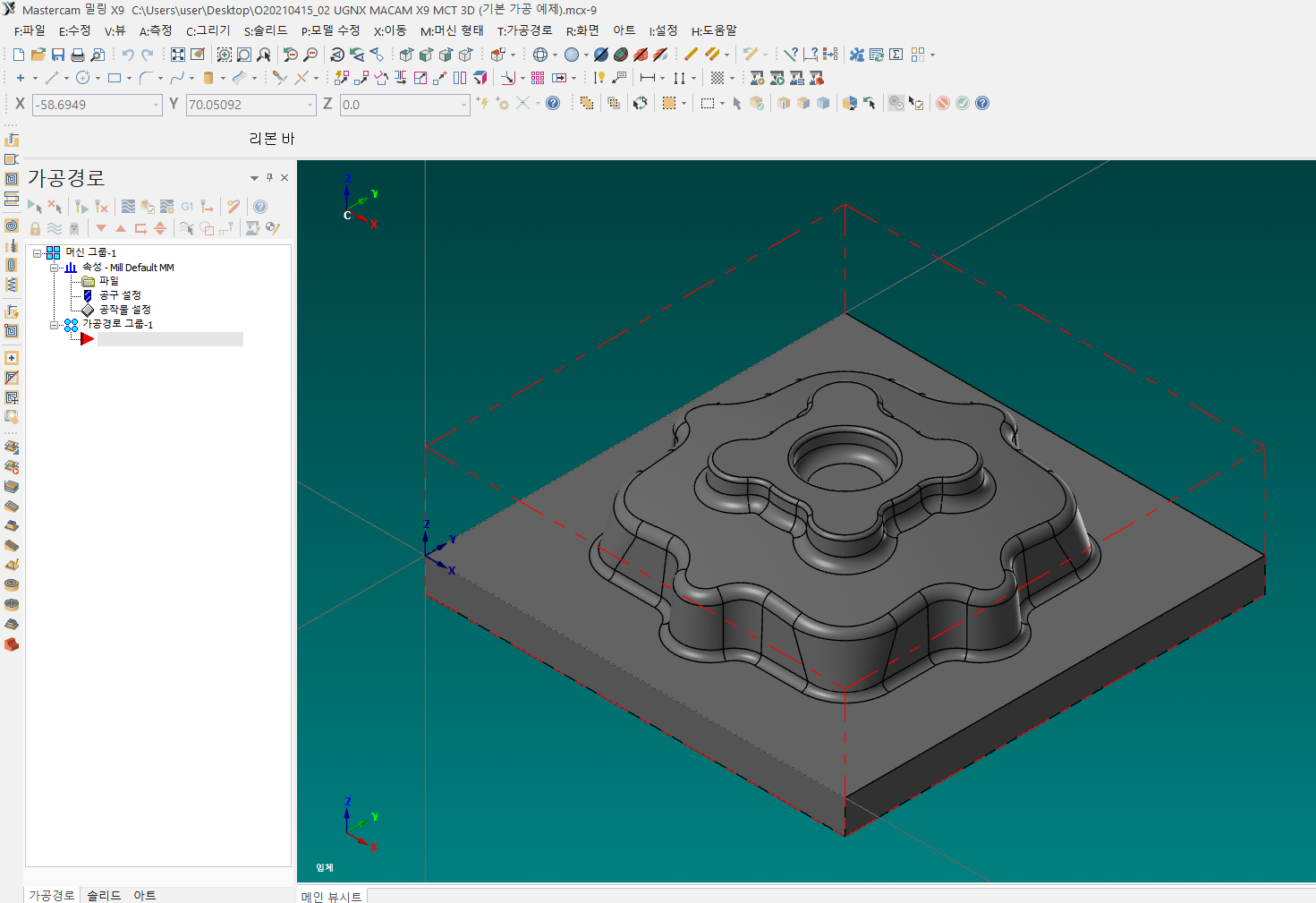

(1) 머시닝센터 기계가공을 위한, UG NX 3D 모델링 작업
(2) 3D 모델링에 대한, 2D 드래프팅 도면 작업
(3) 3D 모델링에 대한, 마스터캠 3D 캠 기계가공 툴패스 작업

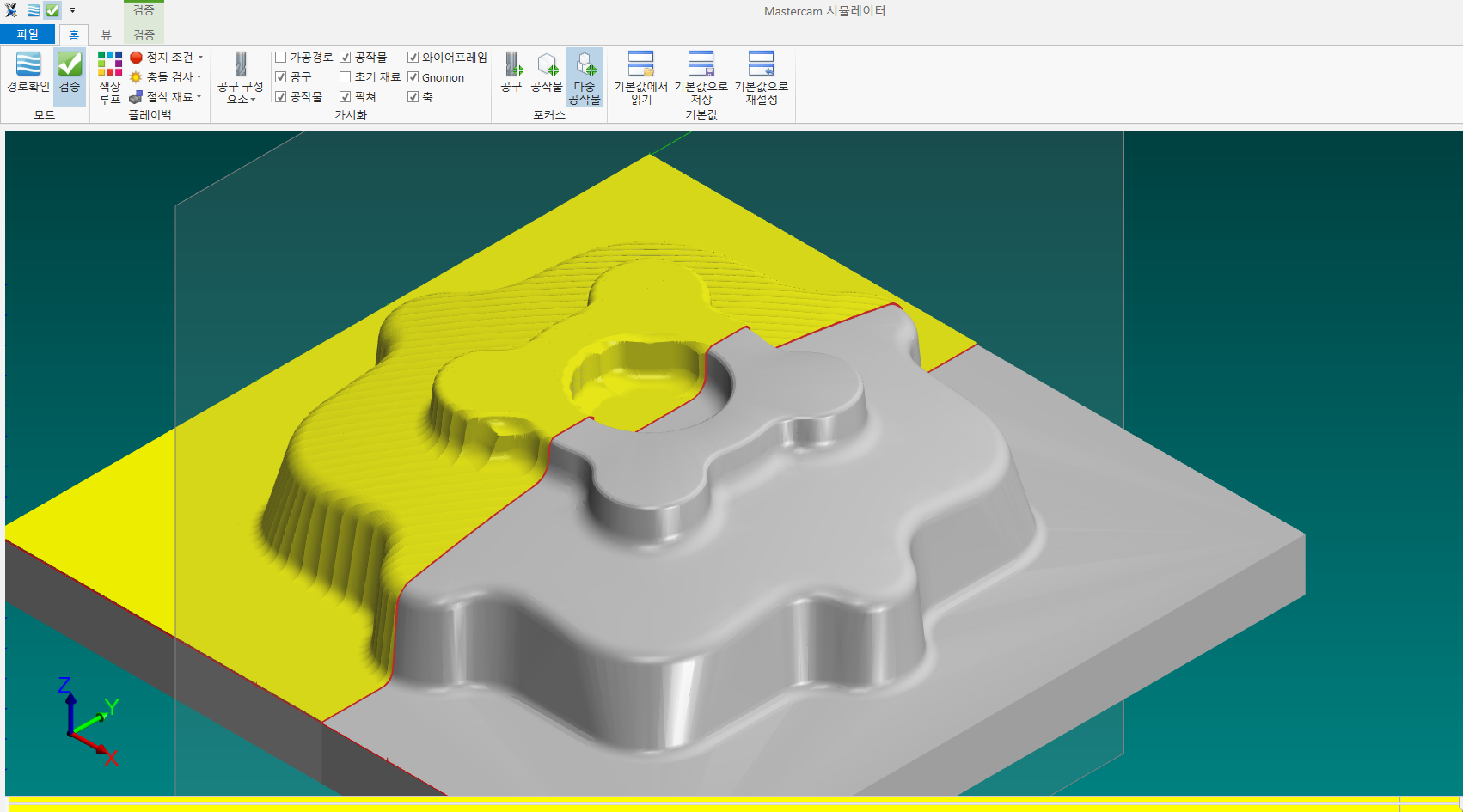

(4) NC 데이터 생성 및 검토, 편집 작업
3, 작업공정

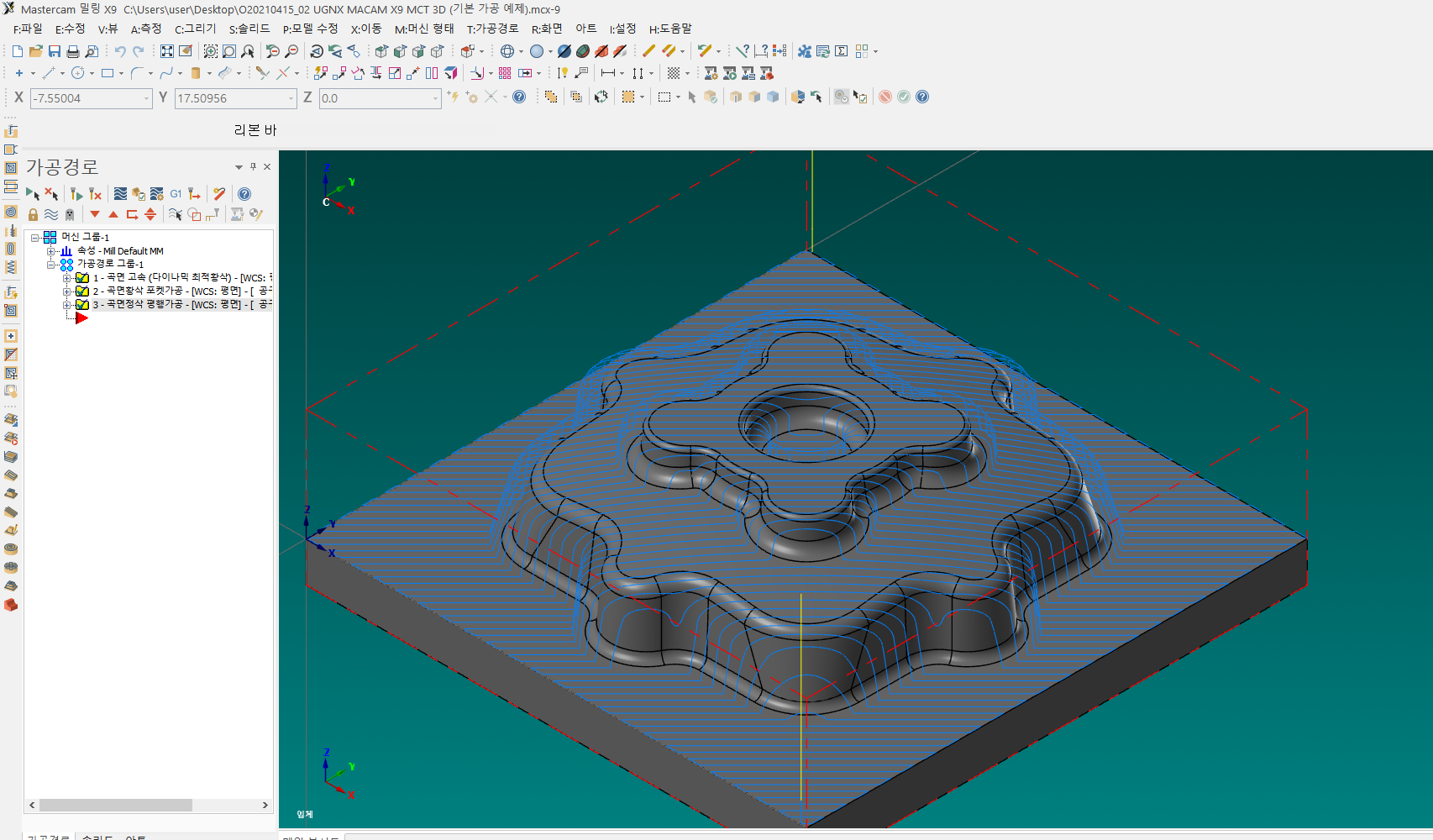

(1) 형상 및 바닥 전체 황삭 가공
(2) 특정형상 표면 원호 홈 부분 황삭 가공
(3) 형상 및 바닥 전체 중삭 가공
(4) 바닥 및 평면영역 정삭 가공
(5) 특정영역 정삭 가공
(6) 급경사영역 정삭 가공
(7) 완만한 곡면영역 정삭 가공
4, 공구목록 및 절삭조건
(1) T01_BNM20B2R6_F1200_S2200
(2) T02_BNM12B2R3_F800_S2600
(3) T03_BNM8B2R2_F600_S3000
(4) T04_BEM4B2_F400_S3500
(5) T10_FEM10_F800_S2500
5, 특이사항 (단위 : mm)
(1) 소재 크기 : 125 x 125 x 38t (표면 가공여유 3t 포함)
(2) 황삭 가공시, 중삭여유는 1.0 을 남기고 스텝업을 적용하여 형상을 가공합니다.
(3) 중삭 가공시, 정삭여유는 0.3 남기도록 합니다.
(4) 형상과 바닥(평면 영역) 을 각각 분리하여 정삭가공을 수행합니다.
(5) 급경사영역 가공시, 등고선 정삭방식으로 가공합니다.
(6) 완만한 곡면영역 가공시, 선택적으로 해당 부분만 영역을 설정하고 가공하도록 합니다.
