[가공에 정답은 없고 - 기준은 있다] 마캠 캐드 CNC선반 기계가공용 형상 모델링 및 CAM 캠 툴패스 NC 프로그래밍 실무 기술교육 (외경 단면 황삭 홈파기 정삭 스페셜공구 나사 가공)
1, 마캠 캐드 CNC선반 캠 기계가공용 모델링 및 NC 툴패스 작업순서
(1) 오토캐드 부품 형상 모델링 작업
(2) 마스터캠 재료 설정 및 가공경로, 절사조건, 공구목록 등의 툴패스 작업
(3) 가공경로 확인 및 모의가공 시뮬레이션 검증 작업

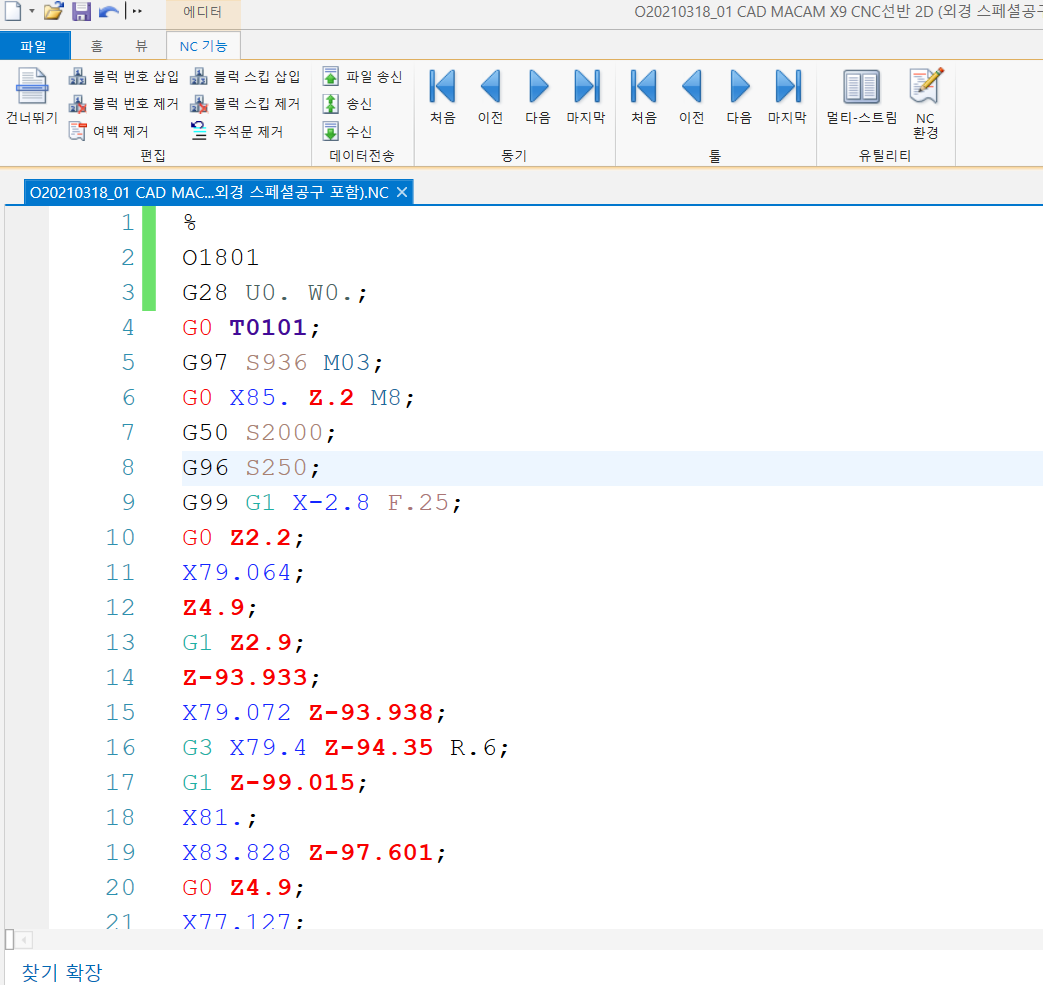

(4) NC 프로그램 확인 및 수정, 편집 작업 (실제 기계가공할 CNC선반 장비의 특성에 알맞게 NC 프로그램을 설정합니다.)
2, 작업공정
(1) 외경 단면 황삭가공 (정삭여유 0.2mm)
(2) 외경 형상 황삭가공 (정삭여유 0.2mm)
(3) 외경 형상 홈파기 황삭가공 (정삭여유 0.2mm)
(4) 외경 형상 홈파기 2개소 정삭가공 (정삭가공 방식)
(5) 외경 형상 정삭가공
(6) 외경 구석형상 정삭가공 (스페셜 공구)
(7) 외경 형상 나사가공
3, 공구목록 및 절삭조건
(1) (외경 단면 황삭가공) T0101 황삭바이트 R0.4 F0.25 S250 S2000
(2) (외경 형상 황삭가공) T0101 황삭바이트 R0.4 F0.25 S250 S2000
(3) (외경 형상 홈파기 황삭가공) T0303 홈바이트 바이트폭4 F0.08 S800
(4) (외경 형상 홈파기 정삭가공) T0303 홈바이트 바이트폭4 F0.05 S500
(5) (외경 형상 정삭가공) T0202 정삭바이트 R0.4 F0.15 S350 S2800
(6) (외경 구석형상 정삭가공) T0505 스페셜 정삭바이트 R0.4 F0.15 S350 S2800
(7) (외경 형상 나사가공) T0404 나사바이트 피치1.5 S500 (이송속도 자동계산)
4, 특이사항 (단위 : mm)
(1) 소재 크기 : 지름81 x 길이116 (단면가공 1t 길이 포함)
(2) 모의 기계가공 시뮬레이션을 위한, 공작물 크기 및 척 죠우 형상을 설정합니다.
(3) 외경 형상 홈파기 황삭 및 황삭 가공시, 정삭여유는 0.2mm로 설정합니다. (정삭가공의 경우, 가공경로의 정삭가공을 활용합니다.)
(4) 외경 초입 홈파기 부분은, 선을 추가로 생성하여 형상 정삭가공시 공구가 진입하지 않도록 설정합니다.
(5) 외경 구석형상 부분의 미절삭 부분은, 스페셜공구를 생성하여 가공을 진행합니다.
(6) 외경 나사 부분은, 캔드 방식인 G76으로 가공을 진행합니다.
여기서, G76 캔드 방식가공은 다음과 같이 코드를 설명합니다.
G76 P010060 Q50 R20; (정삭 1번 진행, 나사바이트 60도 절입각도 지정, 최소 절입깊이 0.05, 정삭 여유 0.02)
G76 X38.376 Z-13.3 P890 Q350 F1.5; (나사 골지름 38.376 이고, 나사 길이 13.3 이고, 나사산 높이 0.89 이고, 최초 절입량 0.5 이고, 나사 리드(피치)는 1.5 입니다.
