[ 오토캐드 - 실무 ] 166강 클램프 부품 도면해독 및 도면제도, 투상 방법 (KS규격 및 온단면제도, 슬롯제도, 원형 배열, 국부투상도, 치수, 일반 및 끼워맞춤 공차 등)
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ 오토캐드 - 실무 ] 166강 클램프 부품 도면해독 및 도면제도, 투상 방법 (KS규격 및 온단면제도, 슬롯제도, 원형 배열, 국부투상도, 치수, 일반 및 끼워맞춤 공차)
(2) CAD Design - Part Drawing
2, 작업설명

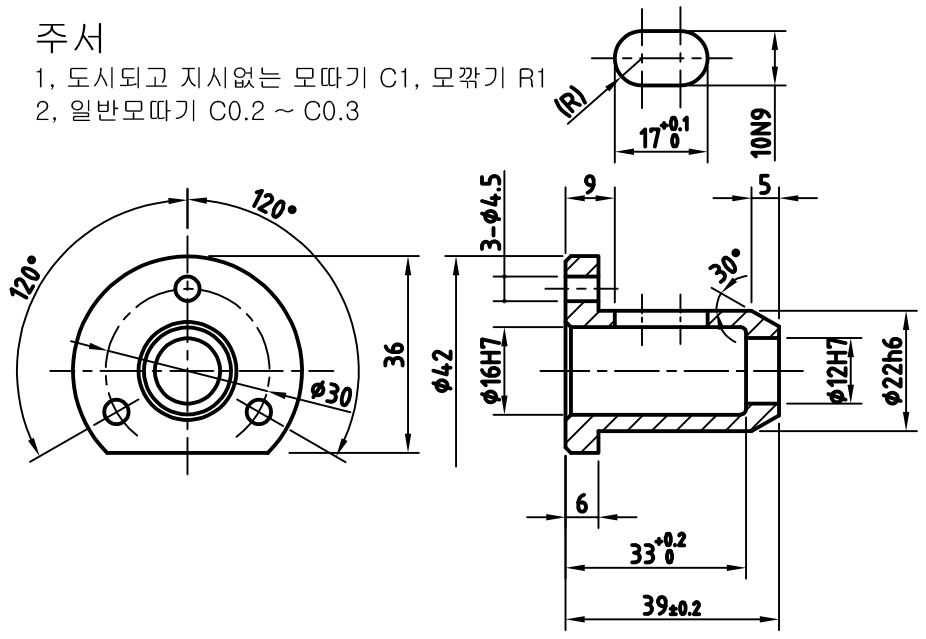

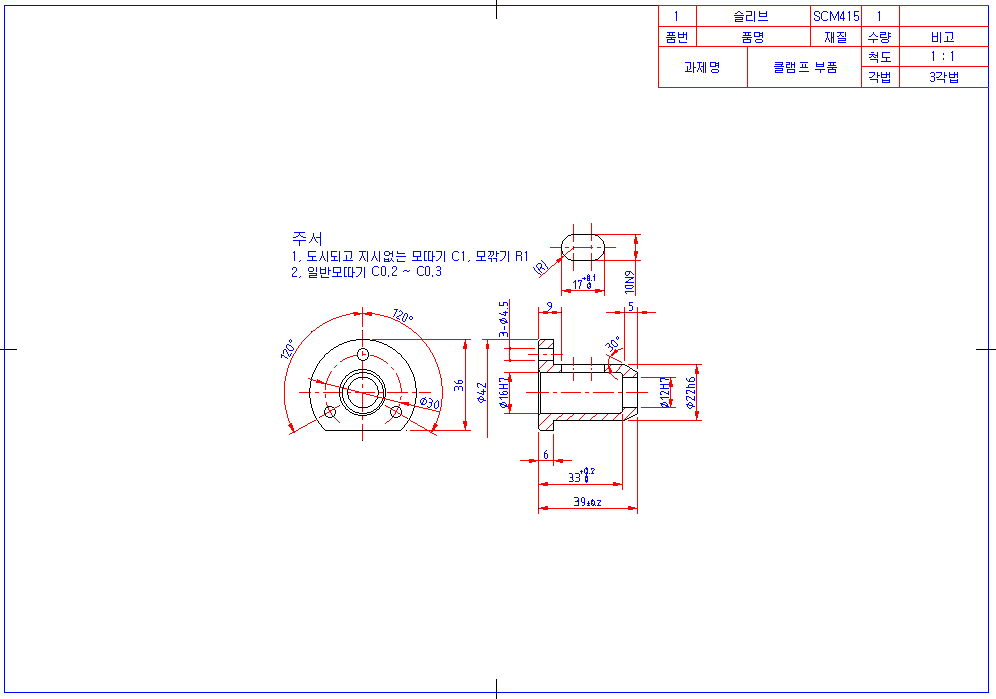

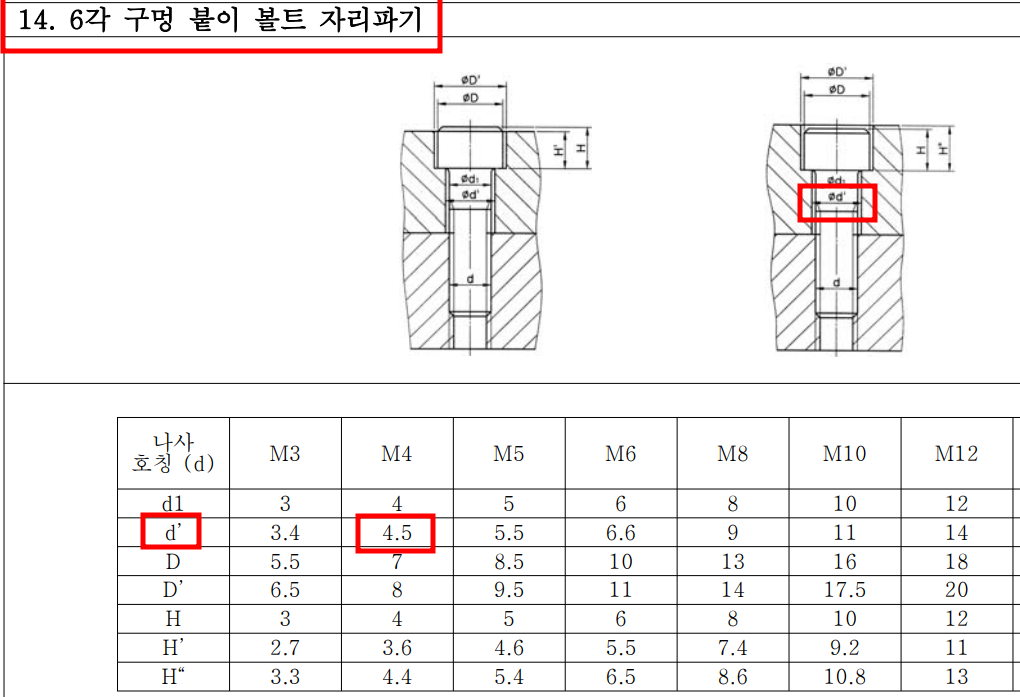

(1) 클램프 부품 도면해독 및 도면제도, 투상 방법에 대한 설명
(2) KS규격 및 온단면제도, 슬롯제도, 원형 배열, 국부투상도 등 작성 방법에 대한 설명
(3) 치수, 일반 및 끼워맞춤 공차 작성 방법에 대한 설명
(4) 오토캐드 명령어 단축키 활용 방법에 대한 설명 (오토캐드 2024 버젼 활용)
3, 오토캐드 명령어 단축키 리스트
(1) REC-사각형그리기, XL-무한대선, O-옵셋, L-선그리기, TR-트림, S-신축, BR-끊기, CHA-챔퍼
(2) F-필렛, E-지우기, H-해칭, X-분해,LE-지시선, T-문자, A-원호, M-이동, SC-축척, POL-다각형
(3) CH-특성창, MA-특성복사, DLI-수직수평치수, DAN-각도치수, TOL-기하공차, %%C-지름기호 등
4, 특이사항
(1) 온단면도 및 국부투상도의 제도시, 전체 단면 부분은 온단면도로 그리고 슬롯 부분은 국투상도로 구분하여 제도하도록 합니다.
(2) 원형의 패턴 제도시, 배열에서 원형 옵션을 활용하여 패턴을 제도하도록 합니다.
(3) 주서 내용을 확인하여, 형상을 제도에 적용하도록 합니다.
5, 기타
(1) 오토캐드 2024 기본 및 실무 능력 향상
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사, CAT 2급 실기 자격증 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능 및 캐드 실무 단기속성 능력향상 등
