[ 구독자 요청강의 ] 컴퓨터응용가공산업기사 CNC선반가공작업 공개도면 2번 수기 코딩 작업 (CNC선반 수기코딩 작업 실무)

https://youtu.be/bbBVmS9JpRo

[ 구독자 요청강의 ] 컴퓨터응용가공산업기사 CNC선반가공작업 공개도면 2번 수기 코딩 작업 (CNC선반 수기코딩 작업 실무)

​

예제 도면 파일 등 다운로드 URL

첨부파일 참조

O0709.NC

0.00MB

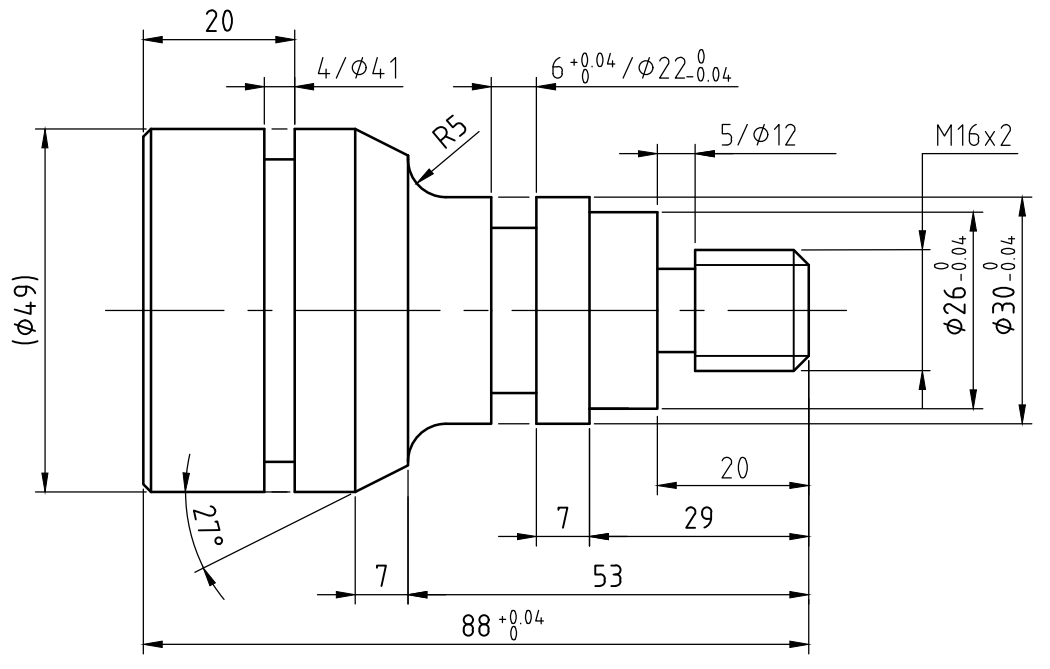

컴퓨터응용가공산업기사 CNC선반가공작업 공개도면 2번.pdf

0.06MB

T0101 외경 황삭바이트

T0303 외경 정삭바이트

T0505 외경 홈바이트(폭3)

T0707 외경 나사바이트(피치2)

​

뒷단 1차 가공후, 앞단 2차 가공을 진행합니다.

%

O0709

G28 U0. W0.;

T0101;

​

G50 S1200;

G96 S120 M03;

​

G00 X54. Z2. M08;

G71 U1. R1.;

G71 P10 Q20 U0.4 W0.2 F0.25;

N10 G00 X47.;

G01 Z0.;

X49. W-1.;

Z-40.;

N20 X54.;

G00 X200. Z200. M09;

M05;

​

G28 U0. W0.;

T0303;

​

G50 S1800;

G96 S180 M03;

​

G00 X54. Z2. M08;

G70 P10 Q20 F0.18;

G00 X200. Z200. M09;

M05;

​

G28 U0. W0.;

T0505;

​

G97 S500 M03;

​

G00 X54. Z-20. M08;

G01 X41. F0.05;

G04 P1000;

X54.;

W1.;

X41.;

G04 P1000;

X54.;

G00 X200. Z200. M09;

M05;

​

G28 U0. W0.;

T0101;

​

G50 S1200;

G96 S120 M03;

​

G00 X54. Z2. M08;

G71 U1. R1.;

G71 P30 Q40 U0.4 W0.2 F0.25;

N30 G00 X12.;

G01 Z0.;

X16. W-2.;

Z-20.;

X26.;

Z-29.;

X30.;

Z-48.;

G02 X40. Z-53. R5.;

G01 X41.87;

X49. Z-60.;

W-2.;

N40 X54.;

G00 X200. Z200. M09

M05;

​

G28 U0. W0.;

T0303;

​

G50 S1800;

G96 S180 M03;

​

G00 X54. Z2. M08;

G70 P30 Q40 F0.18;

G00 X200. Z200. M09;

M05;

​

G28 U0. W0.;

T0505;

​

G97 S500 M03;

​

G00 X34. Z-42. M08;

G01 X22. F0.05;

G04 P1000;

X34.;

W2.;

X22.;

G04 P1000;

X34.;

W1.;

X22.;

G04 P1000;

X34.;

Z-20.;

X12.;

G04 P1000;

X30.;

W2.;

X12.;

G04 P1000;

X30.;

G00 X200. Z200. M09;

M05;

​

G28 U0. W0.;

T0707;

​

G97 S500 M03;

​

G00 X20. Z2. M08;

G92 X15.3 Z-17. F2.0;

X14.8;

X14.42;

X14.18;

X13.98;

X13.82;

X13.72;

X13.62;

G00 X200. Z200. M09;

M05;

M02;

%
