[ UG NX - 3D 모델링 어셈블리 ] 48강 판금 부품 스케치 및 3차원 모델링 작업 (탭, 일반 및 헴 플랜지, 돌출, 스레드 구멍 등) 3D Sheet Metal Part
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ UG NX - 3D 모델링 어셈블리 ] 48강 판금 부품 스케치 및 3차원 모델링 작업 (탭, 일반 및 헴 플랜지, 돌출, 스레드 구멍 등)
(2) UG NX - 3D Modeling & Assembly (Sheet Metal Part)
2, 작업설명
(1) 데이텀 평면 설정 및 스케치, 3차원 모델링 방법에 대한 설명
(2) 치수 및 지오메트리 구속조건 설정 방법에 대한 설명
(3) 탭, 일반 및 헴 플랜지, 돌출, 스레드 구멍 등에 대한 설명
(4) 똑바로 평면 설정 방법에 대한 설명 (단축키 F8)
(5) 표시 및 숨기기 설정 방법에 대한 설명 (단축키 Ctrl+W)
3, 작업내용

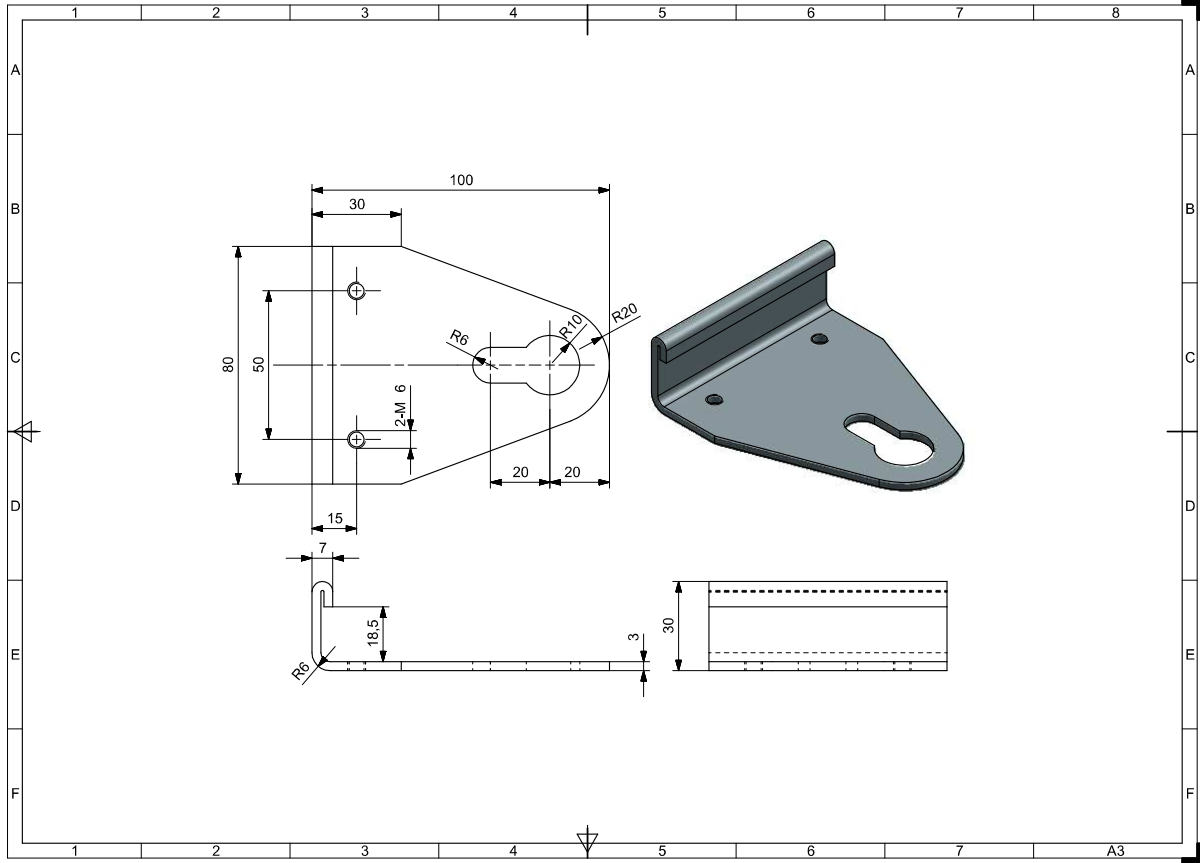

(1) 2D 판금 도면해독 확인 및 작업 데이텀 평면을 설정하여, 스케치 및 3차원 모델링을 진행합니다.

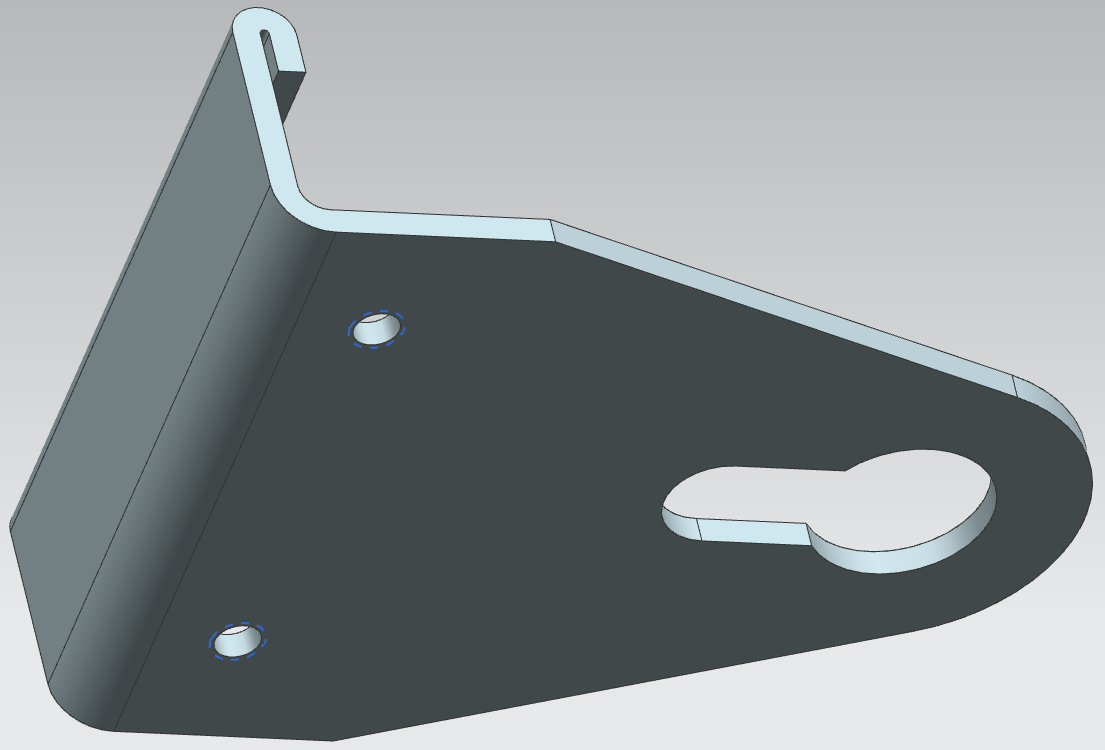

(2) 판금 모델링 완성 후, 스케치선은 숨기고 도면과 모델링 검토, 확인하고 작업을 완료합니다.
4, 특이사항
(1) 일반 및 헴 플랜지 모델링 작업시, 치수 기준이 내부 또는 외부 각각을 확인하고 형상 모델링을 완성하도록 합니다.
(2) 판금 형상의 모델링시, 절곡하는 방향과 위치, 길이 등을 종합적으로 검토하고 형상 모델링을 완성하도록 합니다.
5, 기타
(1) 3D프린터운용기능사 및 3차원 모델링, 조립 실기 대비 가능
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사 실기 대비 가능
(3) UG NX 스케치 및 모델링, 어셈블리 능력향상 가능
(4) 대학전공 캐드 및 설계, 임용고시 2차 기계요소 제도, 설계 시험 대비 가능 등
