[ 마스터캠 - CNC선반 ] 64강 선반 축 부품 캠 기계가공 프로그래밍 작업 (캐드 파일 및 단면, 황삭 및 윤곽 황삭, 정삭, 홈파기, 나사, 평면관리자, 머신그룹 등)
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ 마스터캠 - CNC선반 ] 64강 선반 축 부품 캠 기계가공 프로그래밍 작업 (캐드 파일 및 단면, 황삭 및 윤곽 황삭, 정삭, 홈파기, 나사, 평면관리자, 머신그룹 등)
(2) MasterCAM - CNC Lathe Shaft CAM Programming
2, 작업설명
(1) dwg 캐드파일을 활용한, 마스터캠 CNC선반 캠 기계가공 프로그래밍 방법에 대한 설명
(2) 평면관리자 및 머신그룹을 활용한, 뒷단 1차 및 앞단 2차 등 가공방법에 대한 설명
(3) CNC선반 캠가공을 위한, G코드 및 M코드 내용에 대한 설명
3, 작업순서
(1) 오토캐드 캐드 파일 정리 작업 (OVERKILL - 중복선 삭제 등)
(2) 마스터캠 NC 툴패스 캠프로그래밍 및 가공경로 확인, 모의가공 시뮬레이션 검증, NC 데이터 생성 및 편집 작업
4, 작업공정

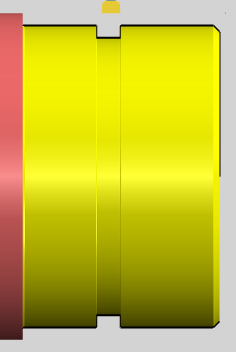

1) 축 가공 (1차 뒷단)
(1) 외경 단면 정삭가공
(2) 외경 형상 황삭가공 (정삭여유 0.2)
(3) 외경 형상 정삭가공
(4) 외경 홈파기가공
2) 축 가공 (2차 앞단)
(1) 외경 단면 정삭가공
(2) 외경 형상 윤곽 황삭가공 (정삭여유 0.2)
(3) 외경 형상 정삭가공 (웅덩이 부분, 추가가공)
(4) 외경 홈파기가공
(5) 외경 나사가공
5, 공구목록
(1) T0101 외경 황삭바이트 노즈알R0.8 (인서트 CNMG 타입)
(2) T0202 외경 정삭바이트 노즈알R0.4 (인서트 DNMG 타입)
(3) T0303 외경 홈바이트 폭3
(4) T0404 외경 나사바이트 피치2.0
6, 특이사항
(1) 컴퓨터응용선반기능사 선반가공작업 공개도면 28번 외경 축 부품 dwg를 사용합니다.
(2) 축 소재 크기 : 53파이 x 100길이 (가공여유 포함)
(3) 공작물 크기 및 척 죠우 형상을 설정합니다.
(4) 단면 및 형상 황삭 그리고 윤곽 황삭, 형상 정삭 가공시, CSS G96 + G50 방식을 적용합니다.
(5) 홈파기 및 나사 가공시, RPM G97 방식을 적용합니다.
(6) 나사 가공시, 박스 G92 방식 나사사이클을 적용합니다.

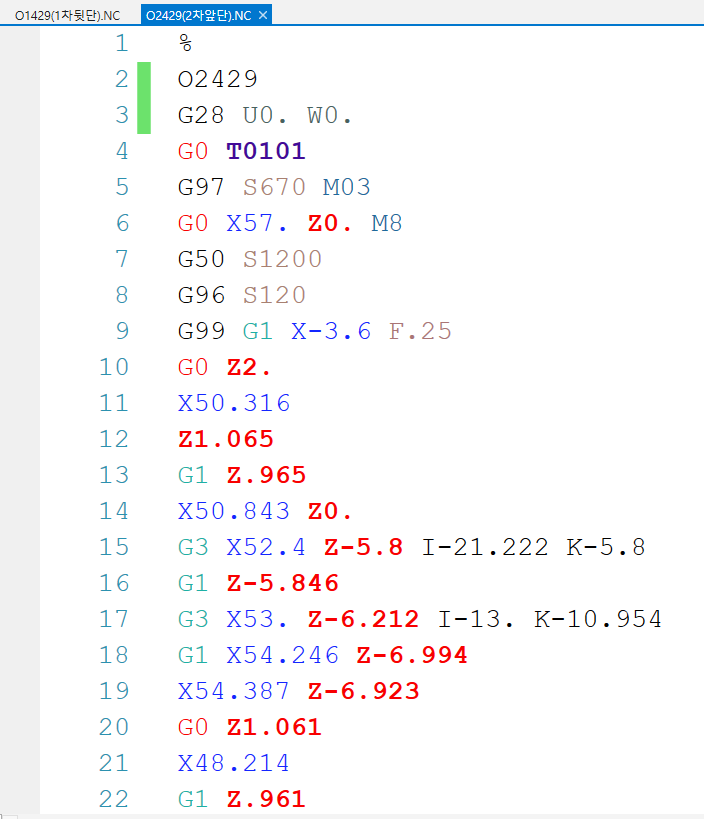

(7) NC 툴패스 완성 후, NC 데이터 확인 및 수정하도록 합니다.
