[ UG NX - 머시닝센터 ] 27강 스케치 및 3차원 모델링, 제조 캠가공 프로그래밍 작업 (기계가공기능장 캠프로그램가공 공개도면 1번 - 황삭 및 정삭 가공) - 3D CAM
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ UG NX - 머시닝센터 ] 27강 스케치 및 3차원 모델링, 제조 캠가공 프로그래밍 작업 (기계가공기능장 캠프로그램가공 공개도면 1번 - 황삭 및 정삭 가공)
(2) MCT NX 3D CAM Programming
2, 작업설명
(1) UG NX 스케치 및 3차원 모델링 작업에 대한 설명

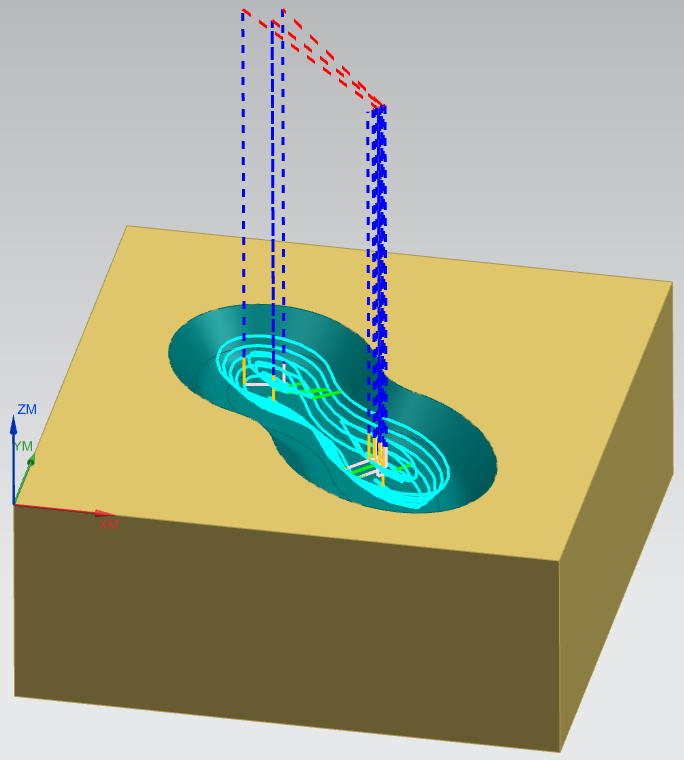

(2) UG NX 오퍼레이션(NC 툴패스) 캠 프로그래밍 및 공구경로 생성, 검증 작업에 대한 설명

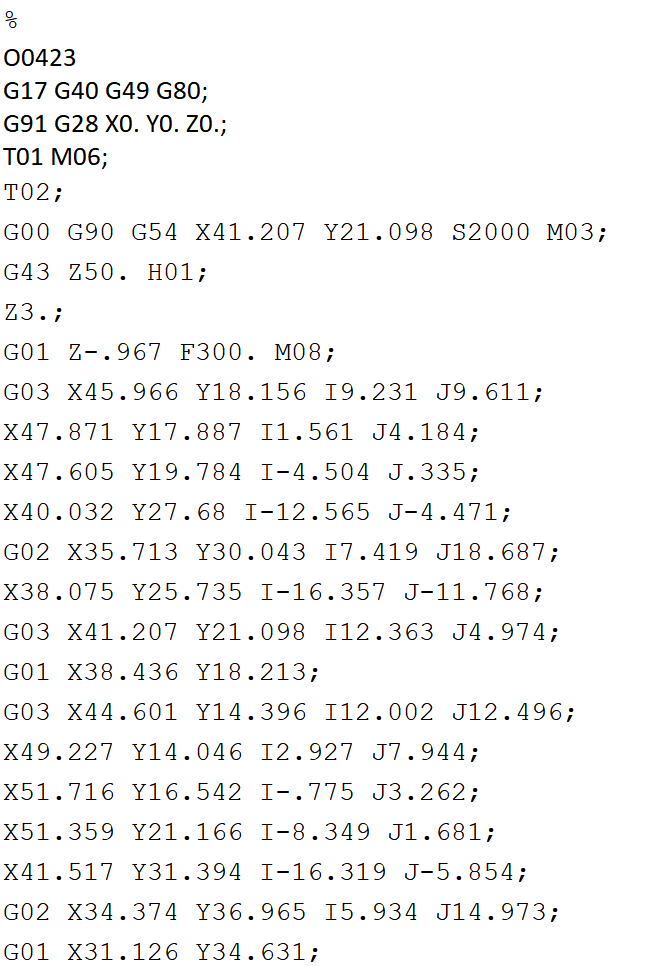

(3) UG NX NC 데이터 생성 및 확인 작업에 대한 설명
3, 작업공정

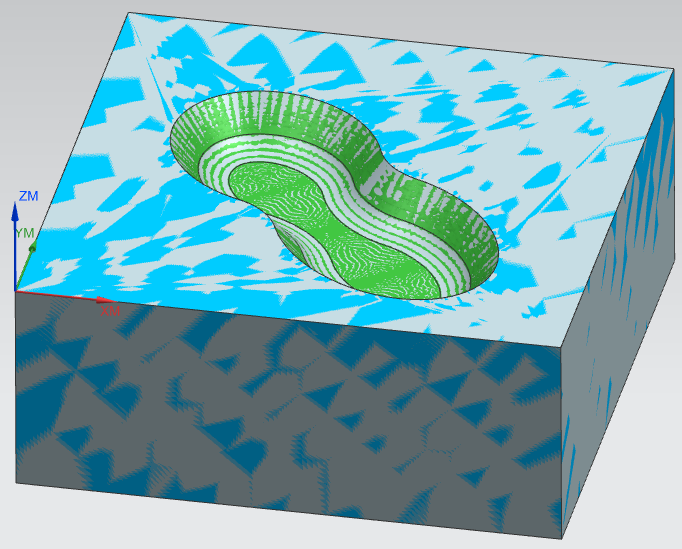

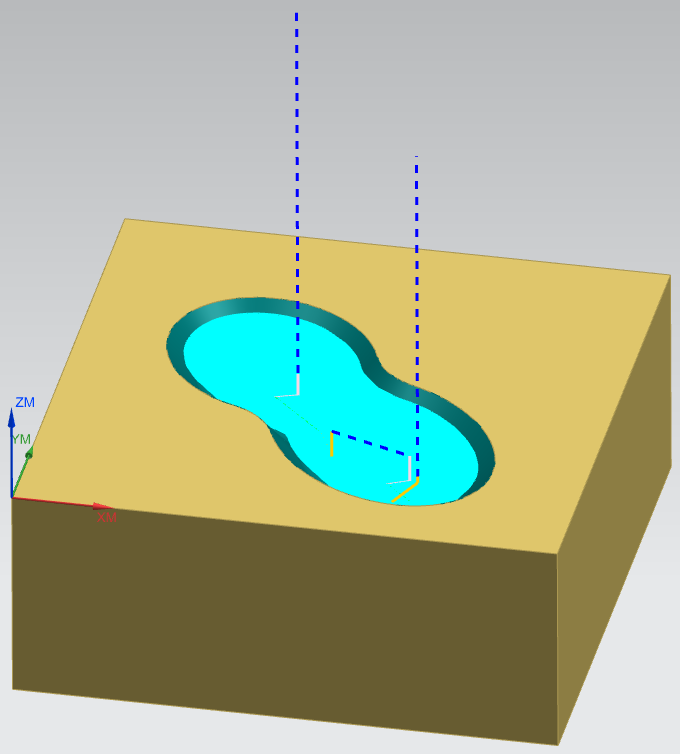

(1) 황삭 가공 - 캐비티 밀링 (정삭여유 0.2mm)
(2) 정삭 가공 - 윤곽 영역
4, 공구목록 및 절삭조건
(1) T01 평엔드밀 10파이 2날 이송속도300 주축회전수3000
(2) T02 볼엔드밀 6파이 2날 이송속도350 주축회전수3500
5, 특이사항 (단위 : mm)
(1) 기계가공기능장 캠프로그램가공 공개도면 1번을 활용합니다.
(2) 소재 크기 : 가로70 x 세로70 x 두께28t
(3) 가공 보정방식은, 컴퓨터 방식을 적용합니다.
(4) 황삭 가공시, 정삭가공 여유 0.2mm를 남기고 가공하도록 합니다.
(5) 정삭 가공시, 정치수로 가공하도록 합니다.
(6) 완성된 NC 데이터는, MCT장비 상황에 알맞게 편집합니다.
