[ UG NX - 3D 모델링 어셈블리 ] 39강 스케치 및 3차원 모델링 작업 (회전, 돌출, 스레드 구멍, 패턴 특징형상, 모따기, 모서리 블렌드, 드래프팅 등) 3D CAD
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ UG NX - 3D 모델링 어셈블리 ] 39강 스케치 및 3차원 모델링 작업 (회전, 돌출, 스레드 구멍, 패턴 특징형상, 모따기, 모서리 블렌드, 드래프팅 등)
(2) UG NX - 3D Modeling & Assembly
2, 작업설명
(1) 데이텀 평면 설정 및 스케치, 3차원 모델링 방법에 대한 설명
(2) 치수 및 지오메트리 구속조건 설정 방법에 대한 설명
(3) 회전 및 돌출, 스레드 구멍, 패턴 특징형상, 모따기, 모서리 블렌드, 드래프팅에 대한 설명
(4) 똑바로 평면 설정 방법에 대한 설명 (단축키 F8)
(5) 표시 및 숨기기 설정 방법에 대한 설명 (단축키 Ctrl+W)
3, 작업내용

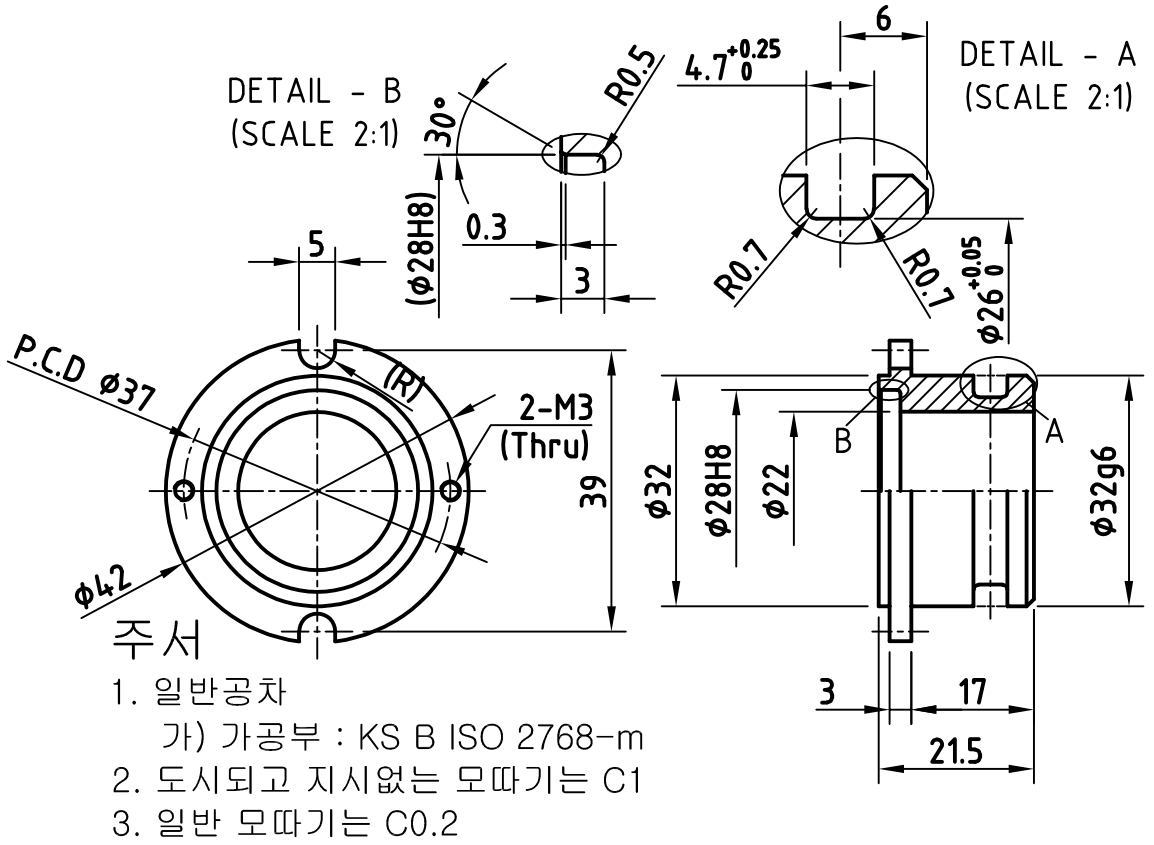

(1) 2D 도면해독 확인 및 작업 데이텀 평면을 설정하여, 스케치 및 3차원 모델링을 진행합니다.
(2) 모델링 완성 후, 스케치선은 숨기고 도면과 모델링 검토, 드래프팅에서 반단면도 부분을 확인하고 작업을 완료합니다.
4, 특이사항
(1) 플렌지 부품의 모델링 작업시, 중심 축을 기준으로 한쪽 부분만 스케치하고 회전 명령으로 모델링을 완성하도록 합니다.
(2) 암나사 탭과 5파이 홈 관통 모델링시, 1개씩 모델링을 완성하고 원형 패턴 특징형상으로 복사 모델링을 완성하도록 합니다.
5, 기타
(1) 3D프린터운용기능사 및 3차원 모델링, 조립 실기 대비 가능
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사 실기 대비 가능
(3) UG NX 스케치 및 모델링, 어셈블리 능력향상 가능
(4) 대학전공 캐드 및 설계, 임용고시 2차 기계요소 제도, 설계 시험 대비 가능 등
