[ UG NX - 3D 모델링 어셈블리 ] 30강 스케치 및 3차원 모델링 작업 (회전, 돌출, 스레드 구멍, 패턴 특징형상, 모따기, 뷰, 드래프팅 등) - 3D Modeling
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
(1) [ UG NX - 3D 모델링 어셈블리 ] 30강 스케치 및 3차원 모델링 작업 (회전, 돌출, 스레드 구멍, 패턴 특징형상, 모따기, 뷰, 드래프팅 등)
(2) UG NX - 3D Modeling & Assembly
2, 작업설명
(1) 데이텀 평면 설정 및 스케치, 3차원 모델링 방법에 대한 설명
(2) 치수 및 지오메트리 구속조건 설정 방법에 대한 설명
(3) 회전 및 돌출, 스레드 구멍, 패턴 특징형상, 모따기, 뷰, 드래프팅에 대한 설명 (드래프팅 온단면도 확인 포함)
(4) 똑바로 평면 설정 방법에 대한 설명 (단축키 F8)
(5) 표시 및 숨기기 설정 방법에 대한 설명 (단축키 Ctrl+W)
3, 작업내용

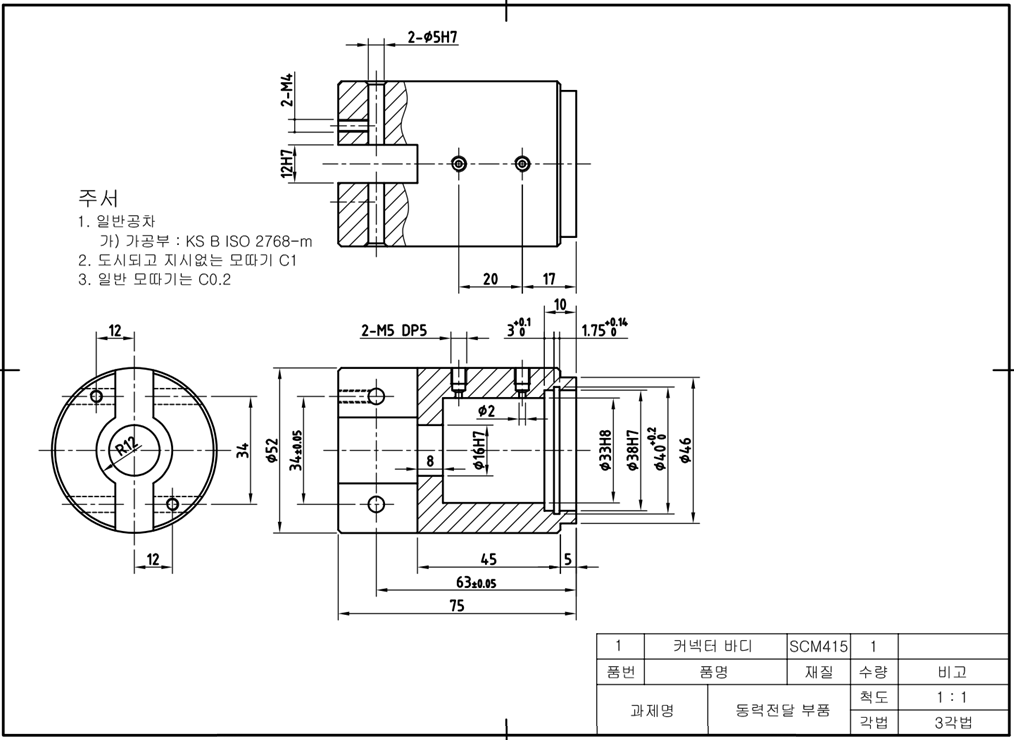

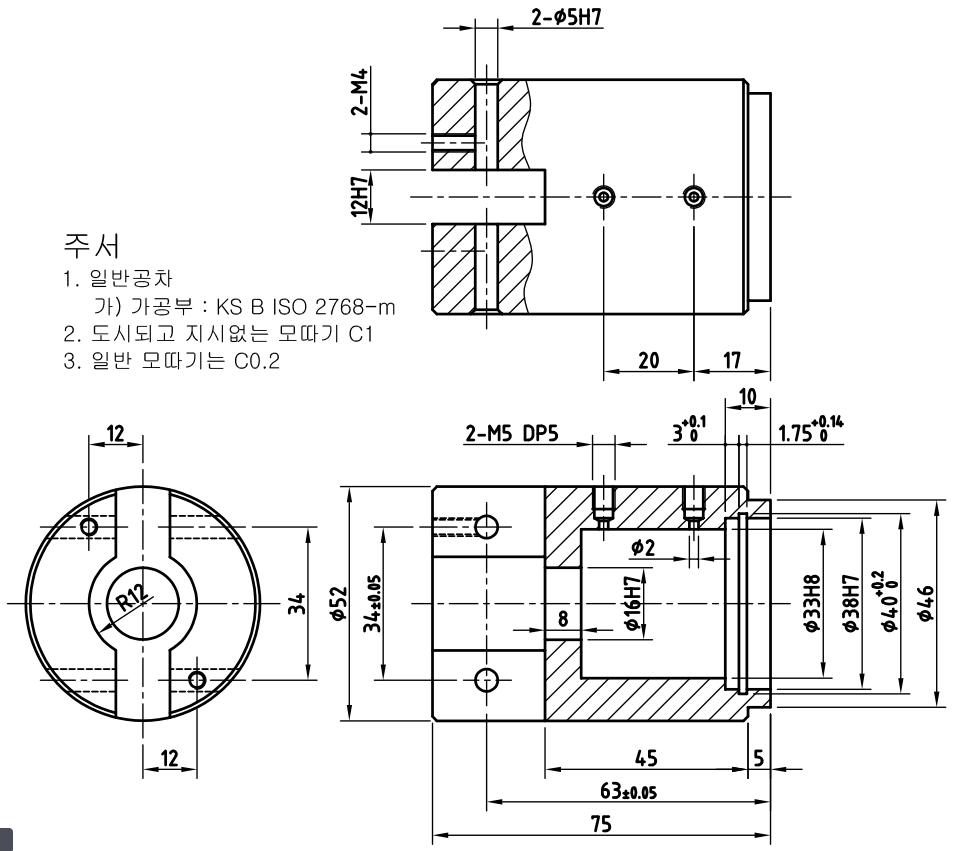

(1) 2D 도면해독 및 작업 데이텀 평면을 설정합니다.

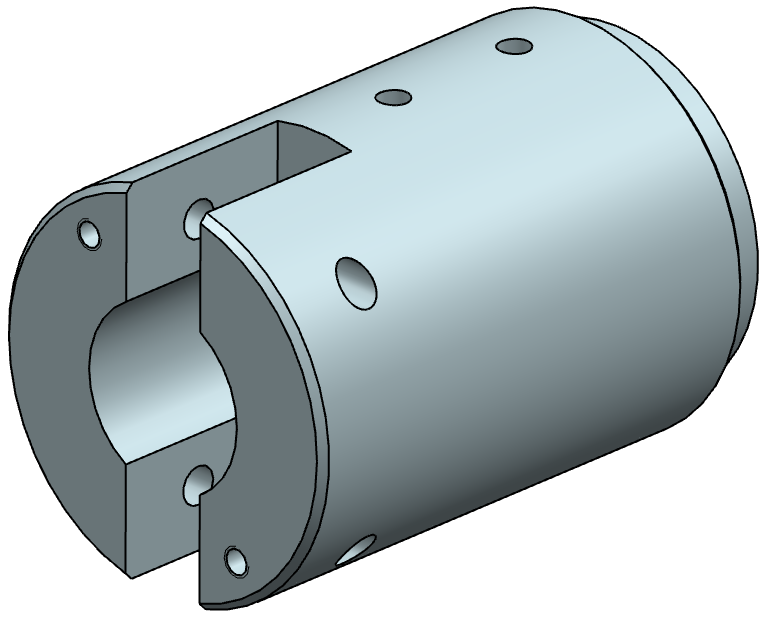

(2) 스케치 및 3차원 모델링을 진행합니다.
(3) 모델링 완성 후, 스케치선은 숨기고 도면과 모델링 검토 후, 드래프팅 도면 확인 후, 작업을 완료합니다.
4, 특이사항
(1) 정면도와 평면도상의 2D도면과 3D모델링의 차이는, 도면해독과 제도법에 따라 2D도면처럼 제도하므로,
3D형상과 다를 수 있습니다. (결론은, 2D도면도 맞고, 3D모델링도 맞는 형상입니다.)
5, 기타
(1) 3D프린터운용기능사 및 3차원 모델링, 조립 실기 대비 가능
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사 실기 대비 가능
(3) UG NX 스케치 및 모델링, 어셈블리 능력향상 가능
(4) 대학전공 캐드 및 설계, 임용고시 2차 기계요소 제도, 설계 시험 대비 가능 등
