[ 오토캐드 2023 - 실무 ] 124강 머시닝센터가공작업 도면해독 및 도면제도 방법 (투상, 절단면 단면도, 윤곽, 포켓, 드릴, 탭, 모따기, 필렛과 라운드 등) - CAD
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
[ 오토캐드 2023 - 실무 ] 124강 머시닝센터가공작업 도면해독 및 도면제도 방법 (투상, 절단면 단면도, 윤곽, 포켓, 드릴, 탭, 모따기, 필렛과 라운드 등)
CAD Design - Machining Center Part Drawing
2, 작업설명
(1) 머시닝센터가공작업 도면해독 및 도면제도 방법에 대한 설명
(2) 투상 및 절단면 단면도, 윤곽, 포켓, 드릴, 탭, 모따기, 필렛과 라운드 등 작성 방법에 대한 설명
(3) 해칭 및 절단선, 치수, 일반공차, 주서 작성 방법에 대한 설명
(4) KS규격 및 오토캐드 명령어 단축키 활용 방법에 대한 설명

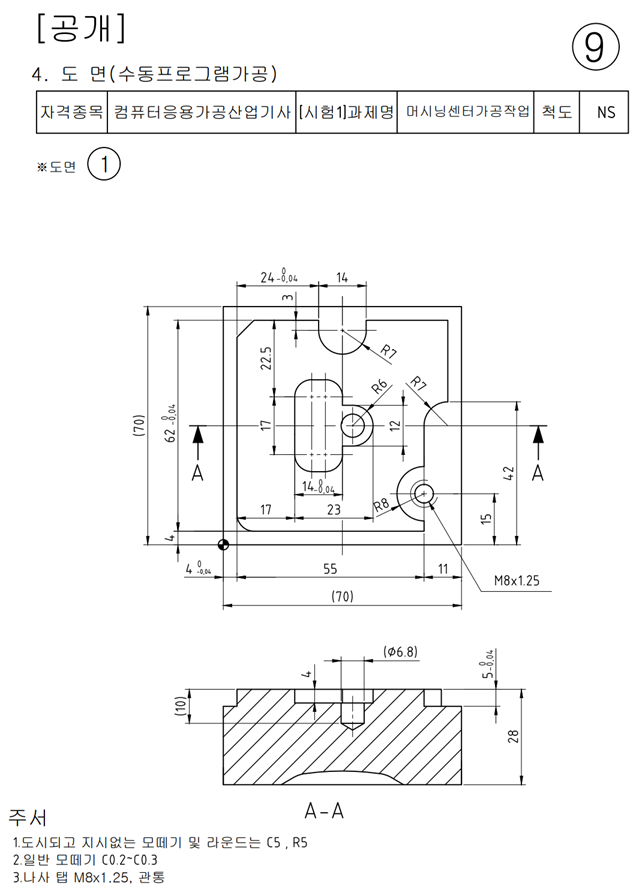

(5) 컴퓨터응용가공산업기사 머시닝센터가공작업 공개도면 9번 활용
3, 오토캐드 명령어 단축키 리스트
(1) REC-사각형그리기, XL-무한대선, O-옵셋, L-선그리기, TR-트림, S-신축, SC-축척, SPL-스플라인
(2) BR-끊기, CHA-챔퍼, F-필렛, CH-특성창, E-지우기, H-해칭, X-분해
(3) MA-특성복사, LE-지시선, T-문자, A-원호, J-결합, M-이동
(4) DLI-수직수평치수, DAL-경사치수, DRA-반지름치수, DDI-지름치수, DAN-각도치수, %%C-지름기호 등
4, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사, CAT 2급 실기 자격증 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능 등
(4) 캐드 실무 단기속성 능력향상
