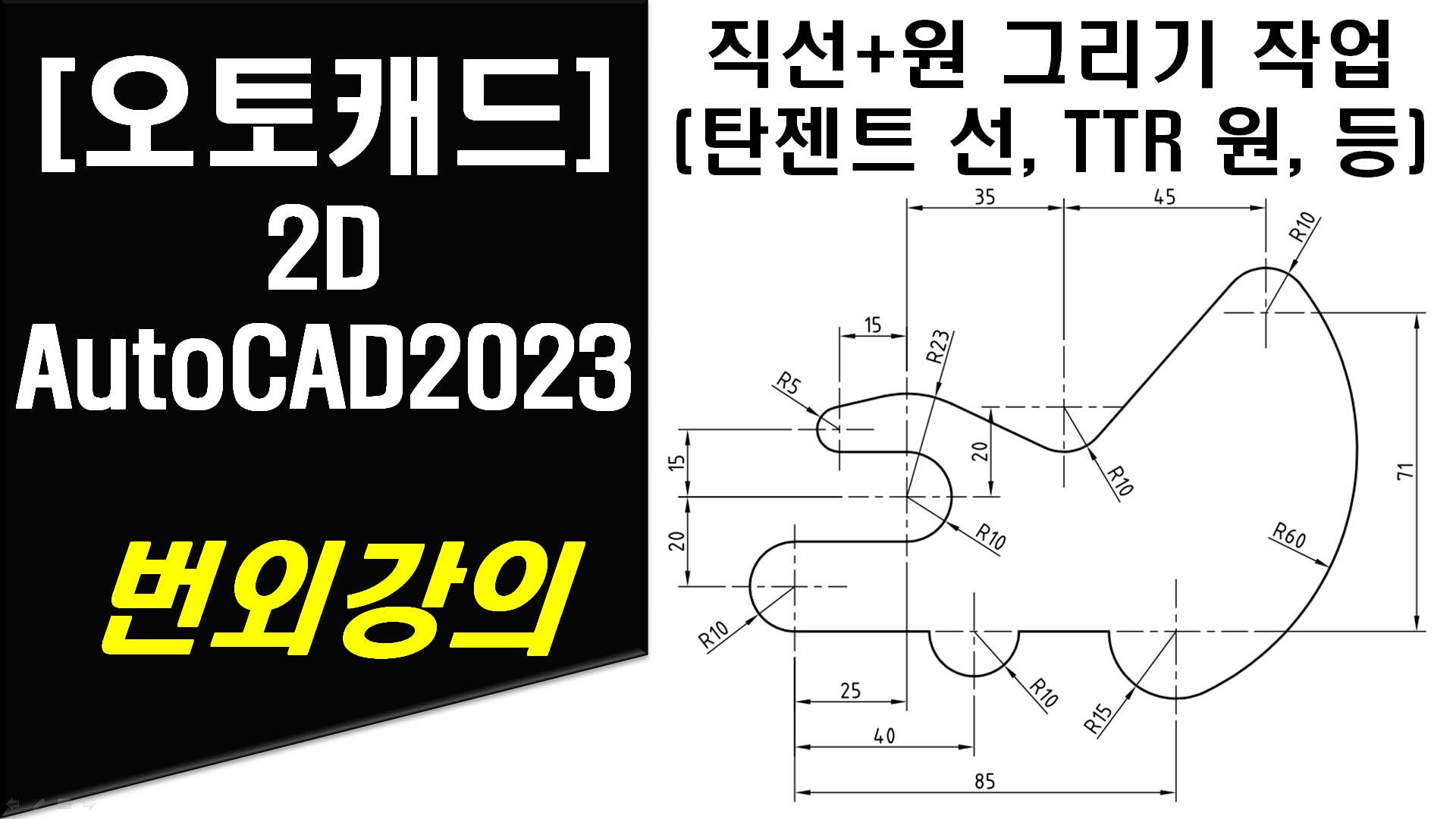

[ 오토캐드 2023 - 2D ] 번외강의 직선 및 원 그리기 작업 (탄젠트 선 및 TTR 원 그리기 포함) AUTOCAD 2D DRAWING
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
[ 오토캐드 2023 - 2D ] 번외강의 직선 및 원 그리기 작업 (탄젠트 선 및 TTR 원 그리기 포함)
2, 작업설명
(1) 직선 및 원 그리는 방법에 대한 설명
(2) 오토캐드 명령어 OFFSET (단축키 'O') 활용에 대한 설명
(3) 오토캐드 명령어 LINE + TAN 탄젠트 선 그리기에 대한 설명
(4) 오토캐드 명령어 CIRCLE + TTR 원호 그리기에 대한 설명
(5) 기타 캐드 명령어 활용에 대한 설명 (중심선 및 치수 생략)
3, 내용이론
(1) OFFSET 등의 캐드 기타 명령어를 활용하여 도면을 그릴 수 있습니다.
(2) 접점과 접점을 연결하여 탄젠트 선을 그릴 수 있습니다.
(3) 접점과 접점을 연결하여 탄젠트 원을 그릴 수 있습니다.
4, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사, CAT 2급 실기 자격증 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능 등
