[ 오토캐드 2023 - 실무 ] 121강 부품 도면해독 및 도면제도 방법 (형상 및 내경, 베어링부, 암나사, 해칭, 리브, 부분단면, 대칭, 볼트 구멍 등) - 2D CAD
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목

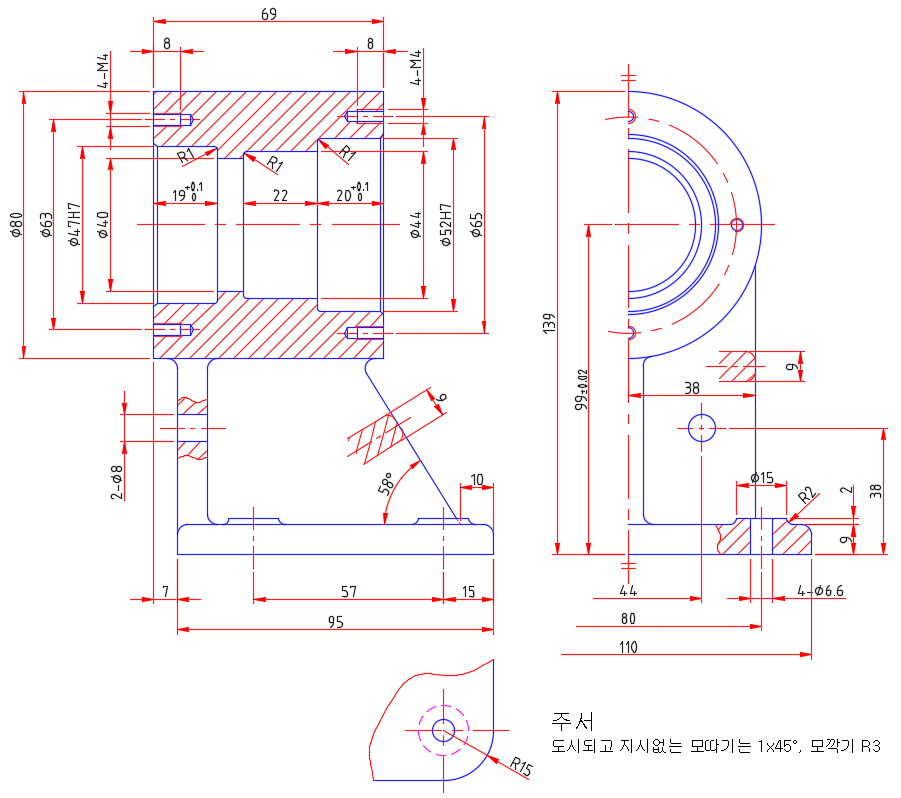

[ 오토캐드 2023 - 실무 ] 121강 부품 도면해독 및 도면제도 방법 (형상 및 내경, 베어링부, 암나사, 해칭, 리브, 부분단면, 대칭, 볼트 구멍 등)
CAD Design - Part Drawing
2, 작업설명
(1) 부품 도면해독 및 도면제도 방법에 대한 설명
(2) 형상 및 내경, 베어링부, 암나사, 해칭, 리브, 부분단면, 대칭, 볼트 구멍 작성 방법에 대한 설명
(3) 치수 및 일반공차, 끼워맞춤공차, 주서 작성 방법에 대한 설명

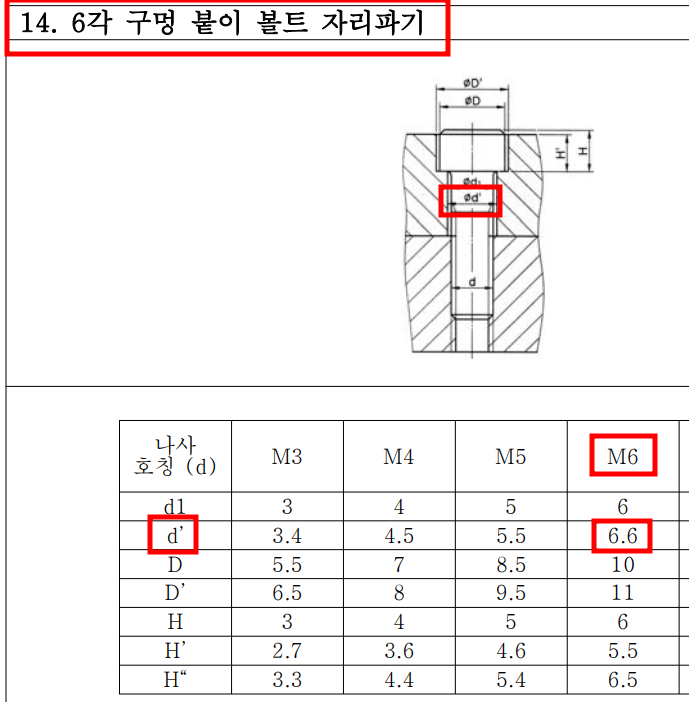

(4) KS규격 및 오토캐드 명령어 단축키 활용 방법에 대한 설명
3, 오토캐드 명령어 단축키 리스트
(1) REC-사각형그리기, XL-무한대선, O-옵셋, L-선그리기, TR-트림, S-신축, SC-축척, SPL-스플라인
(2) BR-끊기, CHA-챔퍼, F-필렛, CH-특성창, E-지우기, H-해칭, X-분해
(3) MA-특성복사, LE-지시선, T-문자, A-원호, J-결합, M-이동
(4) DLI-수직수평치수, DAL-경사치수, DRA-반지름치수, DDI-지름치수, DAN-각도치수, %%C-지름기호 등
4, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사, CAT 2급 실기 자격증 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능 등
(4) 캐드 실무 단기속성 능력향상
