[ UG NX - 3D 모델링 어셈블리 ] 16강 스케치 및 3차원 모델링, 어셈블리 조립 작업 (3D프린터운용기능사 공개도면 7번 활용) - Modeling & Assembly
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
[ UG NX - 3D 모델링 어셈블리 ] 16강 스케치 및 3차원 모델링, 어셈블리 조립 작업 (3D프린터운용기능사 공개도면 7번 활용)
2, 작업설명
(1) 도면해독 및 데이텀 평면 설정, 스케치 작성, 3차원 모델링, 어셈블리 조립 방법에 대한 설명
(2) 치수 및 형상 지오메트리 구속조건 설정 방법에 대한 설명
(3) 돌출 및 모서리 블렌드, 단순 및 카운터보어 구멍, 모따기, 텍스트 작성 방법에 대한 설명
(4) 모델링 추가 및 절대원점, 컴포넌트 이동 설정 방법에 대한 설명
(5) 접촉 정렬 및 중심 정렬 등 어셈블리 구속조건 설정 방법에 대한 설명
(6) 똑바로 평면 설정 방법에 대한 설명 (단축키 F8)
(7) 표시 및 숨기기 설정 방법에 대한 설명 (단축키 Ctrl+W)
3, 작업내용
(1) 2D 도면해독 및 작업 데이텀 평면을 설정합니다.
(2) 스케치 및 3차원 모델링을 진행합니다.
(3) 모델링 완성 후, 스케치선은 숨기고 도면과 모델링 확인 후, 작업을 완료합니다.

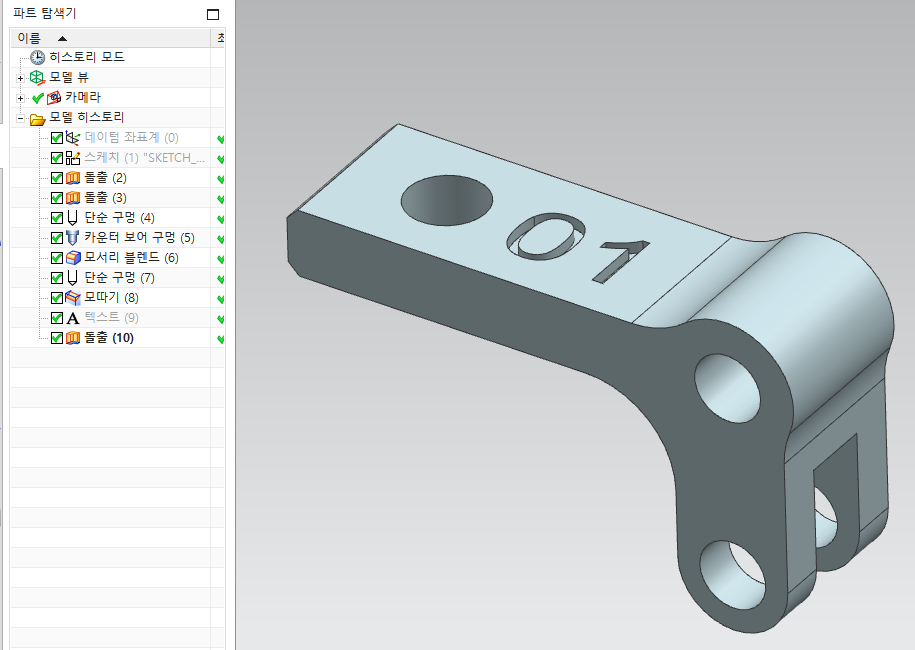

(4) 1번 부품을 먼저 불러 절대원점으로 고정합니다.

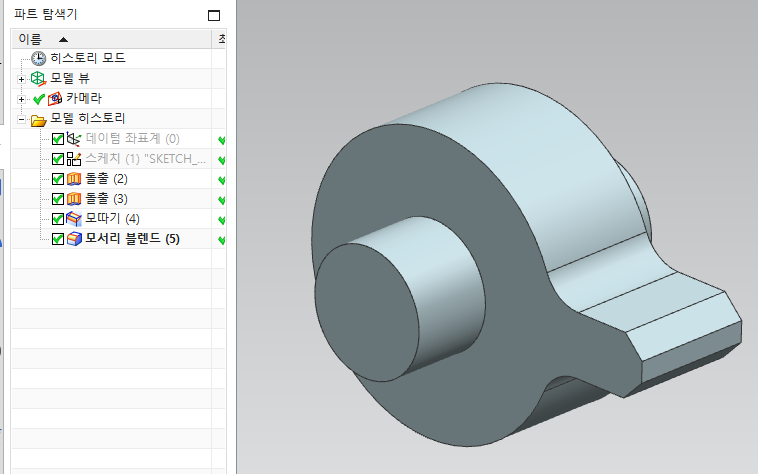

(5) 2번 부품을 1번 부품에 조립하여 완성합니다.
4, 기타
(1) 3D프린터운용기능사 및 3차원 모델링, 조립 실기 대비 가능
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사 실기 대비 가능
(3) UG NX 스케치 및 모델링, 어셈블리 능력향상 가능
(4) 대학전공 캐드 및 설계, 임용고시 2차 기계요소 제도, 설계 시험 대비 가능 등
