[ UG NX - 머시닝센터 ] 24강 캠 기계가공 프로그래밍 작업 (dwg 캐드파일 활용 및 표면, 드릴, 윤곽 황삭, 윤곽 정삭 가공 등) MCT CAM Programming
** 안녕하세요. 토이즈코리아 입니다. **
** 문의사항 toyskorea@naver.com **
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
[ UG NX - 머시닝센터 ] 24강 캠 기계가공 프로그래밍 작업 (dwg 캐드파일 활용 및 표면, 드릴, 윤곽 황삭, 윤곽 정삭 가공 등)
MCT 2D NX CAM Programming
2, 작업설명
(1) 오토캐드 dwg 파일 활용, UG NX 모델링 작업 설명
(2) UG NX 오퍼레이션(NC 툴패스) 캠 프로그래밍 및 공구경로 생성, 검증 작업 설명
(3) UG NX NC 데이터 생성 및 확인 작업 설명
3, 작업공정
(1) 표면 정삭가공
(2) 센터드릴 가공
(3) 드릴 가공
(4) 윤곽 황삭가공 (정삭여유 0.2mm)
(5) 윤곽 정삭가공
4, 공구목록 및 절삭조건
(1) T01 평엔드밀 10파이 2날 이송속도120 주축회전수1200
(2) T02 센터드릴 약3파이 이송속도100 주축회전수1000
(3) T03 드릴 8파이 이송속도90 주축회전수900
(4) T05 평엔드밀 10파이 4날 이송속도180 주축회전수1800
(5) T06 페이스밀 80파이 6날 이송속도70 주축회전수700
5, 특이사항 (단위 : mm)

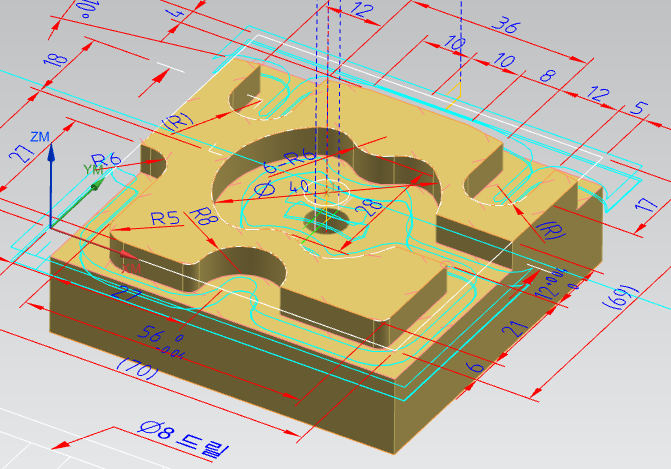

(1) 컴퓨터응용밀링기능사 밀링가공작업 공개도면 6번을 활용합니다.
(2) 소재 크기 : 가로70 x 세로69 x 두께23t (표면 가공여유 포함)
(3) NX 레이어 설정(단축키 Ctrl + L)에서, 불필요한 캐드 레이어는 숨기기로 설정 후, 모델링작업을 진행합니다.
(4) 가공 보정방식은, 컴퓨터 방식을 적용합니다.
(5) 센터드릴 G81, 드릴 G83 드릴링 고정 사이클을 적용합니다.
(6) 윤곽 황삭가공시, 정삭가공 여유 0.2mm를 남기고 가공하도록 합니다. (2개소 분할 가공)
(7) 윤곽 정삭가공시, 정치수로 가공하도록 합니다. (2개소 분할 가공)
(8) 완성된 NC 데이터는, MCT장비 상황에 알맞게 편집합니다.
