[ 오토캐드 2023 - 실무 ] 111강 선반외경 축 도면 해독 및 제도 방법 (도면해독 및 외경, 미터가는나사, 주서 등) - CAD 2D Shaft Drawing
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
[ 오토캐드 2023 - 실무 ] 111강 선반외경 축 도면 해독 및 제도 방법 (도면해독 및 외경, 미터가는나사, 주서 등)
CAD Design - CNC Lathe Shaft 2D Drawing
2, 작업설명

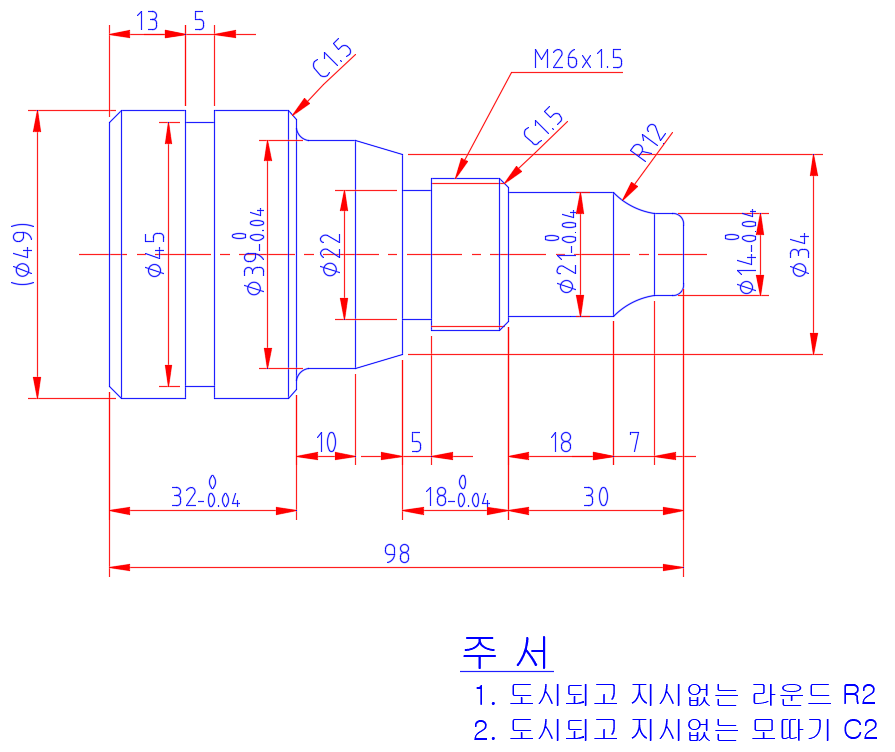

(1) 선반외경 축 도면 해독 및 제도 방법
(2) 도면해독 및 외경, 나사의 틈새, 미터가는나사 제도 방법
(3) 치수 및 일반공차, 주서 작성 방법
(4) KS규격 및 오토캐드 명령어 단축키 활용 방법

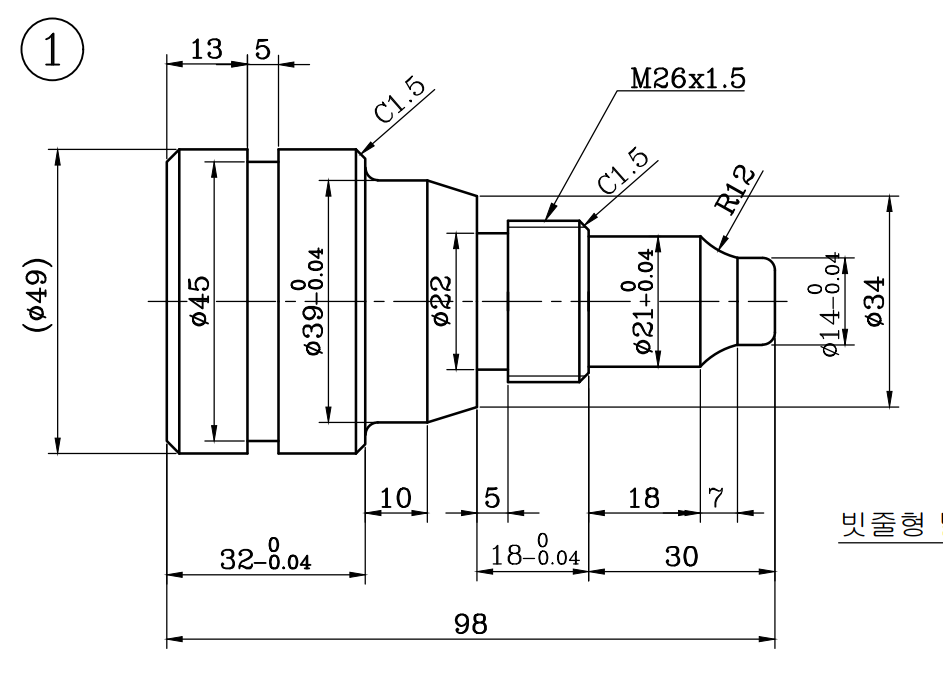

(5) 컴퓨터응용선반기능사 선반가공작업 공개도면 23번 축 도면 활용
3, 오토캐드 명령어 단축키 리스트
(1) XL-무한대선, O-옵셋, L-선그리기, TR-트림, S-신축
(2) BR-끊기, CHA-챔퍼, F-필렛, CH-특성창, E-지우기
(3) MA-특성복사, LE-지시선, T-문자, A-원호
(4) DLI-수직수평치수, DRA-반지름치수, %%C-지름기호 등
4, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상
(2) 전산응용기계제도기능사 및 기계설계산업기사, 일반기계기사, CAT 2급 실기 자격증 대비 가능
(3) 임용고시 2차 기계요소 제도 및 설계 시험 대비 가능 등
(4) 캐드 실무 단기속성 능력향상
