[ 오토캐드 2023 - 기계제도 ] 35강-2 부품의 치수 및 공차, 표면거칠기, 기하공차, 주서 제도 (V-벨트풀리, KS규격 적용) - AUTOCAD Drawing
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
오토캐드 2023 - 기계제도 35강-2 부품의 치수 및 공차, 표면거칠기, 기하공차, 주서 작성 (V-벨트풀리, KS규격 적용)
2, 작업설명
(1) KS규격을 적용한, 부품의 치수 및 공차, 표면거칠기, 기하공차, 주서에 대한 작성 방법 설명
3, 작업내용

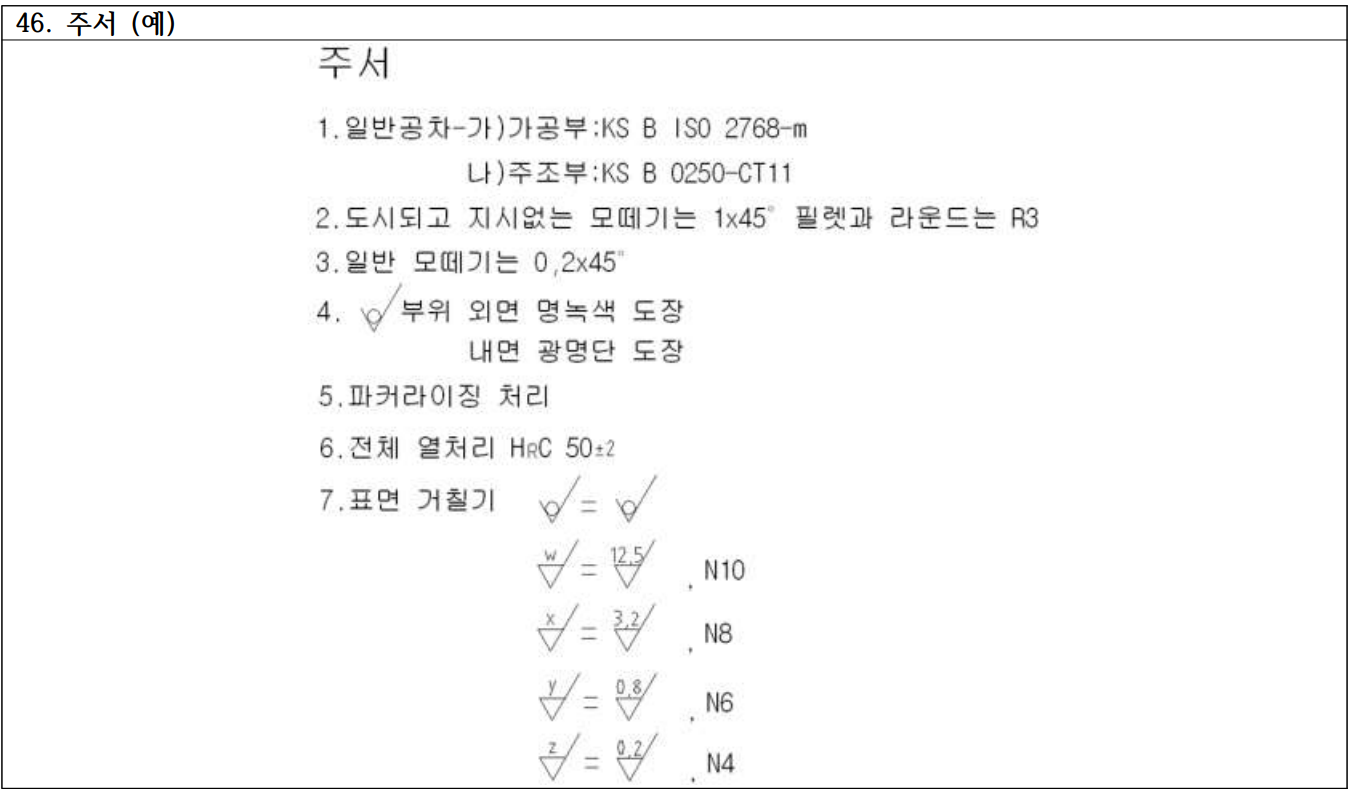

(1) KS규격을 적용하여, 치수와 공차, 부품번호, 표면거칠기, 기하공차, 주서를 포함하여 V-벨트풀리 부품을 제도합니다.
(2) 수직 및 수평, 각도, 부분확대도 치수를 각각 제도합니다. (특히, 부분확대도 치수기입 시, 치수축척을 낮추도록 합니다.)
(3) 일반공차와 끼워맞춤공차를 구분하여 기입합니다.
(4) 부품번호 및 표면거칠기 기호를 제도합니다.
(5) 기하공차는 필요한 데이텀과 공차를 적용하여 제도합니다.
4, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상 및 기계제도 일반사항 습득 가능
(2) 전산응용기계제도기능사 및 전산응용건축제도기능사 실기 자격증 대비 가능
(3) 기계설계산업기사 및 일반기계기사, CAT 2급 실기 자격증 대비 가능
(4) 대학전공 캐드 및 설계, 임용고시 2차 기계요소 제도, 설계 시험 대비 가능 등
