[ 오토캐드 2023 - 기계제도 ] 33강 도면의 키 홈 제도 및 치수기입 방법 (축 및 구멍, 국부투상도 포함) - AUTOCAD Mechanical Drawing
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
오토캐드 2023 - 기계제도 33강 도면의 키 홈 제도 및 치수기입 방법 (축 및 구멍, 국부투상도 포함)
2, 작업설명

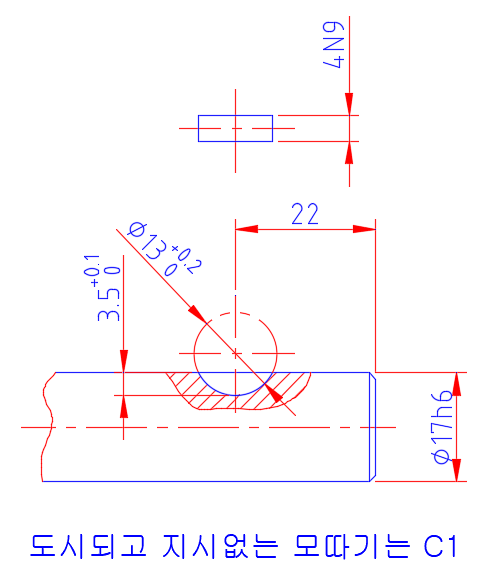

(1) 축의 키 홈에 대한, 제도 및 치수기입 방법 설명
(2) 구멍의 키 홈에 대한, 제도 및 치수기입 방법 설명
3, 작업내용
(1) 축에 벨트 풀리나 기어 등을 고정하기 위해 키가 조립되는, '키 홈'을 제도하고 치수를 기입합니다.
(2) 구멍이 축에 고정되도록 키가 조립되는, '키 홈'을 제도하고 치수를 기입합니다.
4, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상 및 기계제도 일반사항 습득 가능
(2) 전산응용기계제도기능사 및 전산응용건축제도기능사 실기 자격증 대비 가능
(3) 기계설계산업기사 및 일반기계기사, CAT 2급 실기 자격증 대비 가능
(4) 대학전공 캐드 및 설계, 임용고시 2차 기계요소 제도, 설계 시험 대비 가능 등
