[ 오토캐드 2023 - 기계제도 ] 20강 다중단면도 단면의 모양과 방향이 많은 도면그리기 작업 (이론 및 실습) - AUTOCAD Mechanical Drawing
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
오토캐드 2023 - 기계제도 20강 다중단면도 단면의 모양이 많은 도면그리기 작업 (이론 및 실습)
2, 작업설명
(1) 제3각법 도면 작성시, 다중단면도를 제도하는 방법에 대한 설명
3, 작업내용

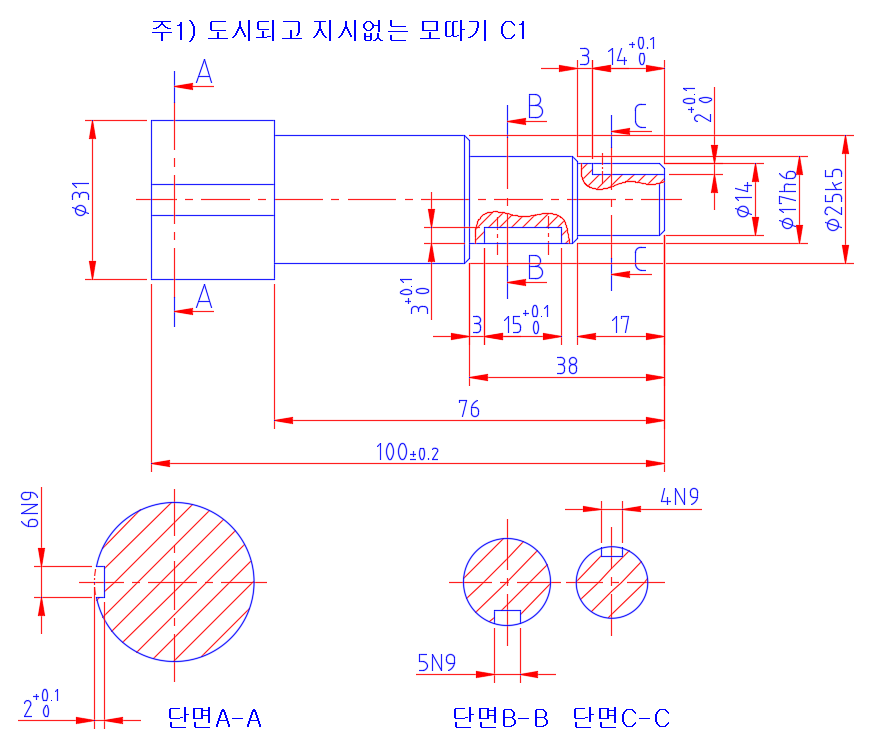

(1) 다중단면도란, 형상에서 단면을 해야 할 부분의 방향이 서로 다르고, 단면의 모양이 많은 것을 다중단면도라고 합니다.
단면도를 단면선 하단 한 줄로 배치할 수도 있으며, 축 중심선에 단면도를 차례로 배치할 수도 있습니다.
4, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상 및 기계제도 일반사항 습득 가능
(2) 전산응용기계제도기능사 및 전산응용건축제도기능사 실기 자격증 대비 가능
(3) 기계설계산업기사 및 일반기계기사, CAT 2급 실기 자격증 대비 가능
(4) 대학전공 캐드 및 설계, 임용고시 2차 기계요소 제도, 설계 시험 대비 가능 등
