[ 오토캐드 2023 - 기계제도 ] 17강 부분단면도 도면그리기 작업 (이론 및 실습) - AUTOCAD Mechanical Drawing
* 안녕하세요. 토이즈코리아 입니다. *
* 문의사항 toyskorea@naver.com *
0, 예제 도면 파일 등 다운로드 URL
첨부파일 참조
1, 작업제목
오토캐드 2023 - 기계제도 17강 부분단면도 도면그리기 작업 (이론 및 실습)
2, 작업설명
(1) 제3각법 도면 작성시, 형상의 필요한 부분만 단면하여 부분도면도를 작성하는 방법에 대한 설명
3, 작업내용

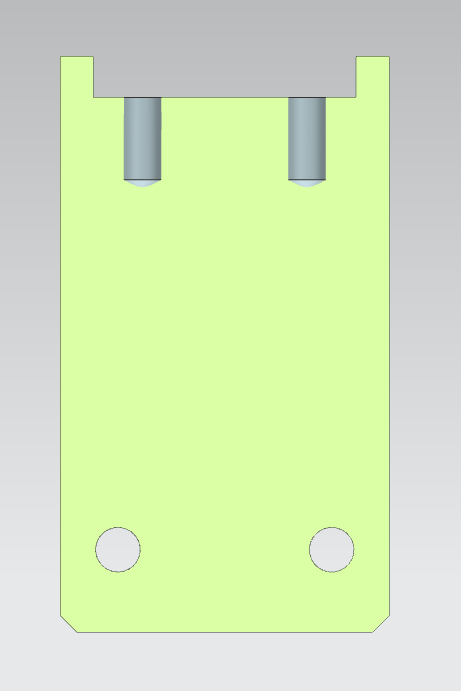

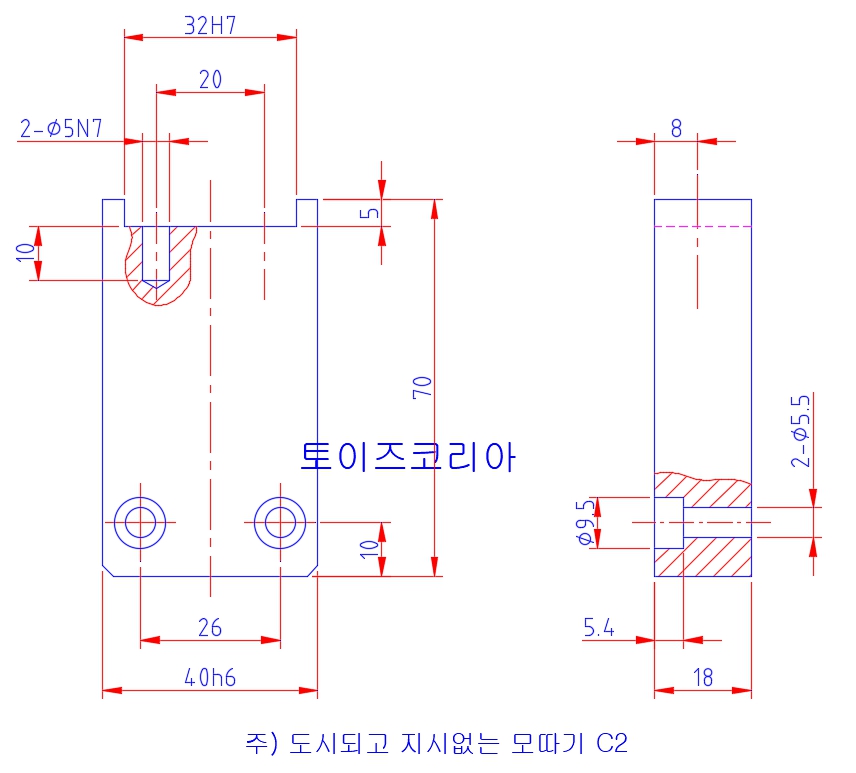

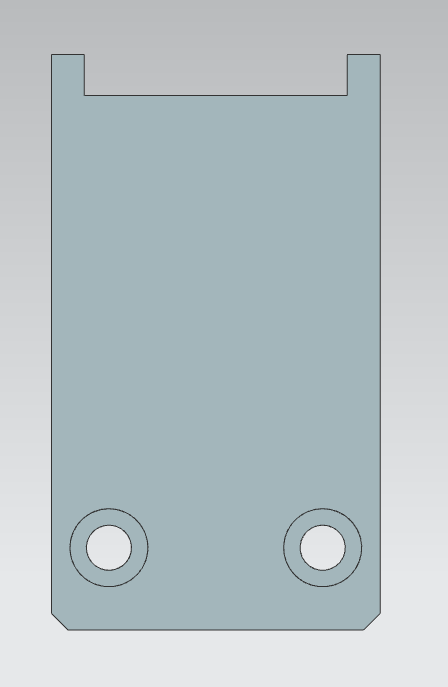

(1) 부분단면도란, 형상의 필요한 부분만 절단하고 투상하여, 내부 형상을 제도하는 도면을 말합니다.
특히, 파단선을 경계선으로 외부와 내부('숨은선'을,ㄴ '외형선'으로 표시) 형상을 구분하여, 필요한 모양을 그리도록 합니다.
4, 기타
(1) 오토캐드 2023 기본 및 실무 능력 향상 및 기계제도 일반사항 습득 가능
(2) 전산응용기계제도기능사 및 전산응용건축제도기능사 실기 자격증 대비 가능
(3) 기계설계산업기사 및 일반기계기사, CAT 2급 실기 자격증 대비 가능
(4) 대학전공 캐드 및 설계, 임용고시 2차 기계요소 제도, 설계 시험 대비 가능 등
